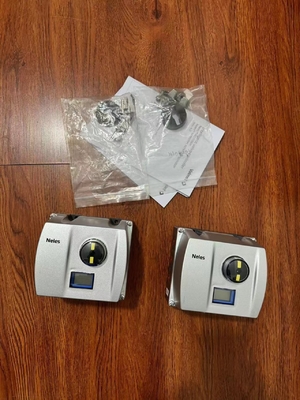

Máy định vị van METSO Mô hình EJ05 Loại ND9103HN ND9102HN ND9103HN-K1

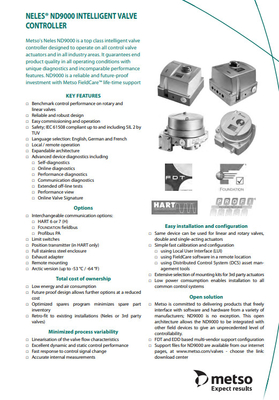

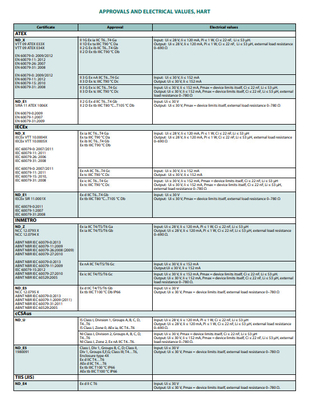

Thông số kỹ thuật ND9000 INTELLIGENT VALVE CONTROLLER General Loop powered, không cần nguồn điện bên ngoài.Các kết nối bộ điều khiển theo tiêu chuẩn VDI/VDE 3845 và IEC 60534-6. Lắp đặt phơi lên các thiết bị điều khiển được chọn Hoạt động: Hoạt động hai hoặc một hành động Phạm vi di chuyển: tuyến tính; 10×120 mm / 0,4-4,7 trong xoay; 45×95 độ. Phạm vi đo 110 ° với trục phản hồi quay tự do.Ảnh hưởng môi trường Phạm vi nhiệt độ tiêu chuẩn: -40 ° + 85 ° C / -40 ° + 185 ° F Phạm vi nhiệt độ Bắc Cực: -53 ° + 85 ° C / -64 ° + 185 ° Ảnh hưởng của nhiệt độ đến vị trí van: 0,5 % / 10 ° K Ảnh hưởng của rung động đến vị trí van:< 1 % dưới 2g 5~150 Hz, 1g 150~300 Hz, 0.5g 300~2000 Hz Vật liệu bao bì: ND9100: Hợp kim nhôm anodized và hợp chất polyme ND9200: Hợp kim nhôm anodized và thủy tinh tempered ND9400:Thép không gỉ và hợp chất polyme ND9300: Lớp bảo vệ thép không gỉ: IP66, Nema 4x Cổng khí: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) Sợi tuyến cáp: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Trọng lượng: 1.8 kg / 4.0 lbs (ND9100) 3.4 kg / 7.5 lbs (ND9200) 5.6 kg / 12.4 lbs (ND9400) 8.6 kg / 19.0 lbs (ND9300) Chỉ báo vị trí kỹ thuật số và cơ học có thể nhìn thấy qua nắp chính,Không áp dụng cho ND9200E2 và ND9300. Thiết kế chống ăn mòn đặc biệt hoặc thép không gỉ nhà cửa có sẵn như là một lựa chọn cho môi trường đòi hỏi.Tác động của áp suất cung cấp vào vị trí van: < 0,1 % khi có sự khác biệt 10% trong áp suất đầu vào Chất lượng không khí: Acc. đến ISO 8573-1 Các hạt rắn: lớp 5 (được khuyến cáo lọc 3 5 μm) Độ ẩm:Lớp 1 (được khuyến cáo điểm sương 10 °C/ 18 °F dưới nhiệt độ tối thiểu) Lớp dầu: 3 (hoặc < 1 ppm) Công suất với nguồn cấp 4 bar / 60 psi: 5,5 Nm3/h / 3,3 sqfm (van cuộn 2) 12 Nm3/h / 7,1 sqfm (van cuộn 3) 38 Nm3 /h / 22,4 sqfm (bàn van 6) tiêu thụ với nguồn cung cấp 4 bar / 60 psi ở trạng thái ổn định: < 0,6 Nm3/h / 0,35 sqfm (van 2 và 3) < 1,0 Nm3/h / 0,6 sqfm (van 6) Điện tử HART Điện năng cung cấp: Điện xung, 4 ¢ 20 mA tín hiệu tối thiểu: 3,6 mA Hiện tại tối đa: 120 mA Điện áp tải:lên đến 9.7 VDC / 20 mA (tương ứng với 485 Ω) Điện áp: tối đa 30 VDC Bảo vệ cực: -30 VDC Bảo vệ vượt quá dòng: hoạt động trên 35 mA Profibus PA và FOUNDATION fieldbus Điện áp: điện áp 9 32 VDC,Bảo vệ cực ngược Điện cơ bản tối đa: 17,2 mA Lưu điện tĩnh: 16 mA Lưu điện lỗi (FDE): 3.9 mA FOUNDATION thời gian thực hiện khối chức năng fieldbus AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Hiệu suất với các bộ điều khiển tải liên tục vừa phải băng tần chết: ≤ 0,1 % Hysteresis: < 0,5 % Các chức năng giao diện người dùng địa phương (LUI)Sự khác biệt áp suất nguồn và thiết bị điều khiển □ Chức năng khởi động hướng dẫn □ LUI có thể bị khóa từ xa để ngăn chặn sự truy cập trái phép □ Chuẩn đoán: Đường thẳng tự động / thủ công □ Định chuẩn 1 điểm □ Cấu hình điều khiển: hung hăng, nhanh, tối ưu, ổn định, ổn định tối đa □ Cấu hình phiên bản HART:HART 6 hoặc HART 7: xoay van theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để đóng □ góc chết □ giới hạn thấp, phạm vi an toàn giới hạn (bên định dạng 2 %)Động tác trực tiếp/động tác ngược, hoạt động đôi / đơn □ Loại van, xoay / tuyến tính □ Lựa chọn ngôn ngữ: tiếng Anh, tiếng Đức và tiếng Pháp Địa điểm phát (tùy chọn) tín hiệu đầu ra: 4 ¢ 20 mA (độc lập galvanic; 600 VDC) Điện áp cung cấp:Phân giải 12V30 VDC: 16 bit / 0,244 μA Đường thẳng: < 0,05 % FS Hiệu ứng nhiệt độ: < 0,35 % FS Trọng lượng bên ngoài:tối đa 0 ¢780 Ω tối đa 0 ¢690 Ω cho an toàn nội tại Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 TECHNICAL BULLETIN 11/16 7 ND90 21 EN, HART Chứng chỉ phê duyệt Giá trị điện ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db đầu vào: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. đầu ra: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, kháng tải bên ngoài 0 ≈ 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc đầu vào: Ui ≤ 30 V,Ii ≤ 152 mA Khả năng đầu ra: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc đầu vào: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = giới hạn của thiết bị, Ci ≤ 22 nF, Li ≤ 53 μH.Pmax = thiết bị tự giới hạn, Ci ≤ 22 nF, Li ≤ 53 μH, kháng tải bên ngoài 0 ≈ 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Nhập: Ui ≤ 30 V Khả năng đầu ra: Ui ≤ 30 V, Pmax = giới hạn của thiết bị, kháng tải bên ngoài 0 ̊780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db đầu vào: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH đầu ra: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, kháng tải bên ngoài 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc đầu vào: Ui ≤ 30 V,Ii ≤ 152 mA Khả năng đầu ra: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = giới hạn của thiết bị, Ci ≤ 22 nF, Li ≤ 53 μH Output: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = thiết bị tự giới hạn, Ci ≤ 22 nF, Li ≤ 53 μH, kháng tải bên ngoài 0 ≈ 780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Input:Ui ≤ 30 V: Ui ≤ 30 V, Pmax = thiết bị tự giới hạn, kháng tải bên ngoài 0780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb đầu vào: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH đầu ra: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, kháng tải bên ngoài 0 ∼ 690 Ω. Ex nA IIC T4/T5/T6 Gc đầu vào: Ui ≤ 30 V, Ii ≤ 152 mA đầu ra:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = giới hạn của thiết bị, Ci
