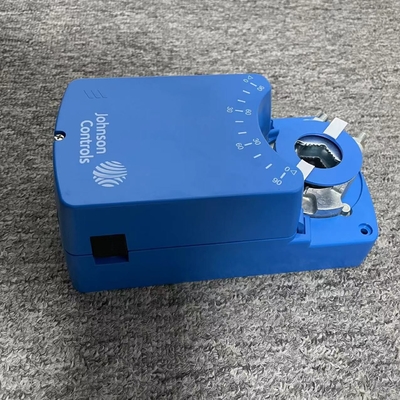

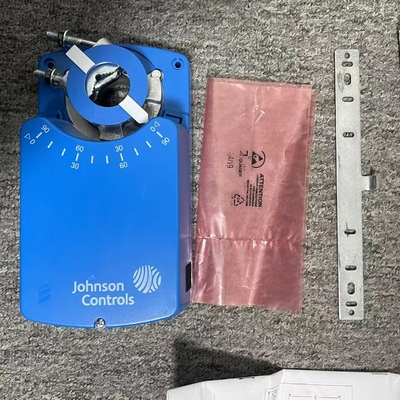

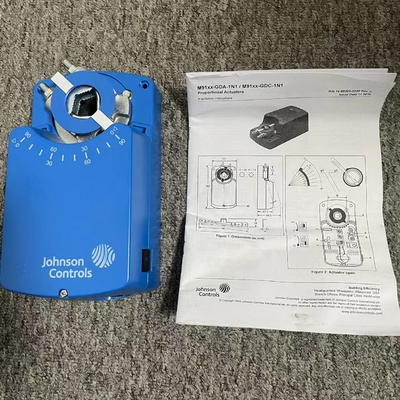

Johnson Controls gốc M9108-GDC-1N1 M9108 M9116 M9124 M9132 Thiết bị điều khiển trường chuyển đổi

Máy truyền động điện không dây chuyền tỷ lệ M9108 Series Các thiết bị truyền động điện gắn trực tiếp M9108-GGx-2 và M9108-HGx-2 Series hoạt động với điện 24 VAC hoặc VDC,và có sẵn để sử dụng với các bộ điều khiển tỷ lệCác thiết bị điều khiển hai chiều này không yêu cầu kết nối đệm và dễ dàng lắp đặt trên một đệm với trục tròn đến 3/4 inch (19 mm) đường kính hoặc trục vuông lên đến 5/8 inch (16 mm).Chúng có thể được gắn trực tiếp hoặc từ xa vào một bộ đệmMột mô hình M9108-GGx-2 hoặc M9108-HGx-2 cung cấp mô-men xoắn lên đến 70 lb∙in (8 N∙m).Các công tắc phụ trợ tích hợp có sẵn để chỉ ra vị trí dừng cuối hoặc thực hiện các chức năng chuyển đổi ở bất kỳ góc nào trong phạm vi xoay chọn. Các bộ nhảy trên bộ điều khiển cho phép người dùng chọn hướng hành động, phạm vi đầu vào điều khiển và hiệu chuẩn (còn cố định hoặc điều chỉnh).một máy đo năng lượng, hoặc tín hiệu 0 đến 10 VDC. Hình 1: M9108 Series Actuator Features and Benefits ️ Hai đầu vào điều khiển đáp ứng nhu cầu của hầu hết các ứng dụng ️ Phản hồi vị trí đầu ra cung cấp đơn giản, closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, thiết lập, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Thiết bị này không được thiết kế hoặc dự định sử dụng trong hoặc gần môi trường có thể có hơi hoặc khí nổ,hoặc môi trường có thể có các chất ăn mòn các thành phần bên trong của thiết bị. Các thiết bị điều khiển tỷ lệ M9108 có thể được lắp đặt trong bất kỳ định hướng thuận tiện nào. Chúng được thiết kế để định vị các bộ giảm áp và van trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC).Các ứng dụng bao gồm:: • định vị khí trở lại hoặc khử khí thải • điều khiển mặt và khử khí bypass • định vị lưỡi máy cho quạt có thể thay đổi khối lượng tham chiếu thông tin của nhà sản xuất để định kích thước đúng của bộ khử khí,van, và / hoặc thiết bị điều khiển. Các thiết bị điều khiển quay lại mùa xuân, chẳng hạn như Johnson Controls® M9206 và M9216 Series, được khuyến cáo sử dụng với các bộ giảm nhiệt ngoài trời trong khí hậu lạnh.Các thiết bị điều khiển theo tỷ lệ M9108 được thiết kế để điều khiển thiết bị trong điều kiện hoạt động bình thườngKhi sự cố hoặc trục trặc của bộ điều khiển tỷ lệ M9108 có thể dẫn đến điều kiện hoạt động bất thường có thể gây thương tích cho người hoặc làm hỏng thiết bị hoặc tài sản khác,Các thiết bị khác (điều khiển giới hạn hoặc an toàn), hoặc các hệ thống (báo động hoặc giám sát) nhằm cảnh báo hoặc bảo vệ chống lại sự cố hoặc trục trặc của thiết bị điều khiển M9108 phải được tích hợp và duy trì như một phần của hệ thống điều khiển.M9108 động cơ theo tỷ lệ hoạt động trên 24 VAC ở 50/60 Hz hoặc 24 VDC. Các bộ điều khiển nhỏ gọn này sử dụng động cơ DC với mạch phát hiện tình trạng dừng hoạt động trong suốt toàn bộ đột quỵ.Các thiết bị điều khiển tỷ lệ M9108 sử dụng các kỹ thuật lọc tiếng ồn trên tín hiệu điều khiển để loại bỏ việc định vị lại do tiếng ồn đường dây. Chuyển động được giới hạn về mặt cơ học đến 93 ° bởi các điểm dừng cuối tích hợp. Vị trí của động cơ được đánh dấu từ 0 đến 90 ° trên nắp. Một hỗ trợ chống quay ngăn chặn chuyển động bên của động cơ.Nhấn vào giải phóng bánh răng giáp trên nắp thiết bị để ngắt bánh răng để định vị lại bằng tay
