Thông tin đặt hàng bảng 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, phản hồi 0 đến 10 VDC, và điều chỉnh không và dải kéo dài DMPR-KR003 * Sleeve Pin Kit cho Johnson Controls vòng ngưng áp với 5/16 inch. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, lớp 2 M9000-104 14 VA biến áp, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in. Jackshaft Coupler Kit để lắp đặt trên một 1 inch. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, bộ điều khiển nổi, tỷ lệ hoặc kháng cự M9000-300 Weather Shield Enclosure bảo vệ các bộ điều khiển M9108 trong các ứng dụng giảm áp ngoài trời.

Mô tả Dòng M91xx bao gồm các mô hình M9108, M9116, M9124 và M9132.Các thiết bị điều khiển M91xx có sẵn để sử dụng với bật / tắtCác bộ điều khiển hai chiều này không yêu cầu kết nối damper và dễ dàng lắp đặt trên một damper với trục tròn lên đến 3/4 inch.(20 mm) đường kính hoặc một trục vuông lên đến 5/8 inch. (16 mm). Chúng có thể được gắn trực tiếp hoặc từ xa vào một bộ đệm, hoặc gắn vào van bằng cách sử dụng một trong các bộ kết nối van M9000-5xx. Một mô hình M91xx duy nhất cung cấp tối đa 280 lb·in (32 N·m) mô-men xoắn.Hai -AGx, -GGx, hoặc -HGx mô hình song song cung cấp gấp đôi mô-men xoắn hoặc 560 lb·in (64 N·m).Các công tắc phụ trợ tích hợp có sẵn để chỉ ra vị trí dừng cuối hoặc thực hiện các chức năng chuyển đổi ở bất kỳ góc nào trong phạm vi xoay chọnPhản hồi vị trí có sẵn thông qua các công tắc, một điện áp hoặc tín hiệu DC 0 (((2) đến 10 V.Các tính năng • nối trực tiếp đơn giản làm giảm thời gian lắp đặt và đưa vào sử dụng trong khi cải thiện độ tin cậy bằng cách loại bỏ các liên kết giảm áp • sáu mô-men xoắn: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0 ((4) đến 20 V, hoặc DC 0 ((4) đến 20 mA • hướng xoay có thể lựa chọn bằng máy nhảy và thả bánh răng bằng tay đơn giản hóa việc lắp đặt, cài đặt, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsỨng dụng bao gồm: vị trí không khí trở lại hoặc khử khí thải, điều khiển mặt và bypass dampers, vị trí lưỡi dao cho các quạt âm lượng biến,định vị van bướm VF4000 và VF5000, và định vị van bóng VG1000 Series và van cầu VG7000 Series khi được sử dụng với M9000-5xx Series Valve Linkages.Hai trong số các mô hình sau đây cung cấp gấp đôi số lượng mô-men xoắn của một đơn vị duy nhất khi được lắp đặt song song: M9116-GGx hoặc -HGx, M9124-AGx, -GGx hoặc -HGx, và M9132-AGx hoặc -GGx.chẳng hạn như các thiết bị điều khiển M9206 và M9216 Series, được khuyến cáo sử dụng với các bộ đệm không khí ngoài trời trong khí hậu lạnh. Các bộ điều khiển nhỏ gọn M91xx này sử dụng động cơ DC với mạch phát hiện ngưng hoạt động trong toàn bộ xung.-HGxCác mô hình -JGx sử dụng các kỹ thuật lọc tiếng ồn trên tín hiệu điều khiển để loại bỏ việc định vị lại do tiếng ồn đường dây.Vị trí của thiết bị điều khiển được hiển thị trực quan từ 0 đến 90 ° trên vỏ. Một hỗ trợ chống quay ngăn chặn chuyển động bên của bộ điều khiển. Nhấn vào việc giải phóng bánh răng được tải bằng lò xo trên nắp bộ điều khiển sẽ ngắt bánh răng để định vị lại bộ ghép bằng tay.Xem M9108, M9116, M9124, M9132 Series Electric Non-Spring-Return Actuators Product Bulletin (LIT-2681058) hoặc M9108, M9116, M9124,Hướng dẫn lắp đặt máy điều khiển điện không quay lại với lò xo (Phần số M9132). 34-636-399) cho thông tin ứng dụng sản phẩm quan trọng. Thông tin sửa chữa Nếu Máy điện M9108, M9116, M9124 hoặc M9132 Series không hoạt động theo thông số kỹ thuật của nó,thay thế đơn vịĐối với một bộ điều khiển thay thế, liên hệ với đại diện Johnson Controls gần nhất.

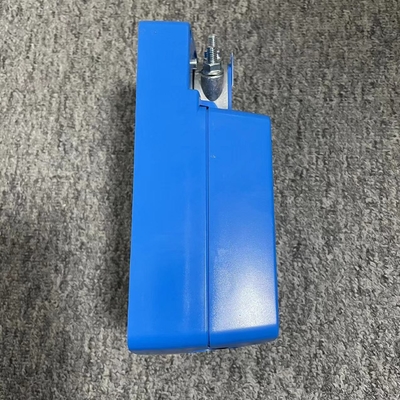

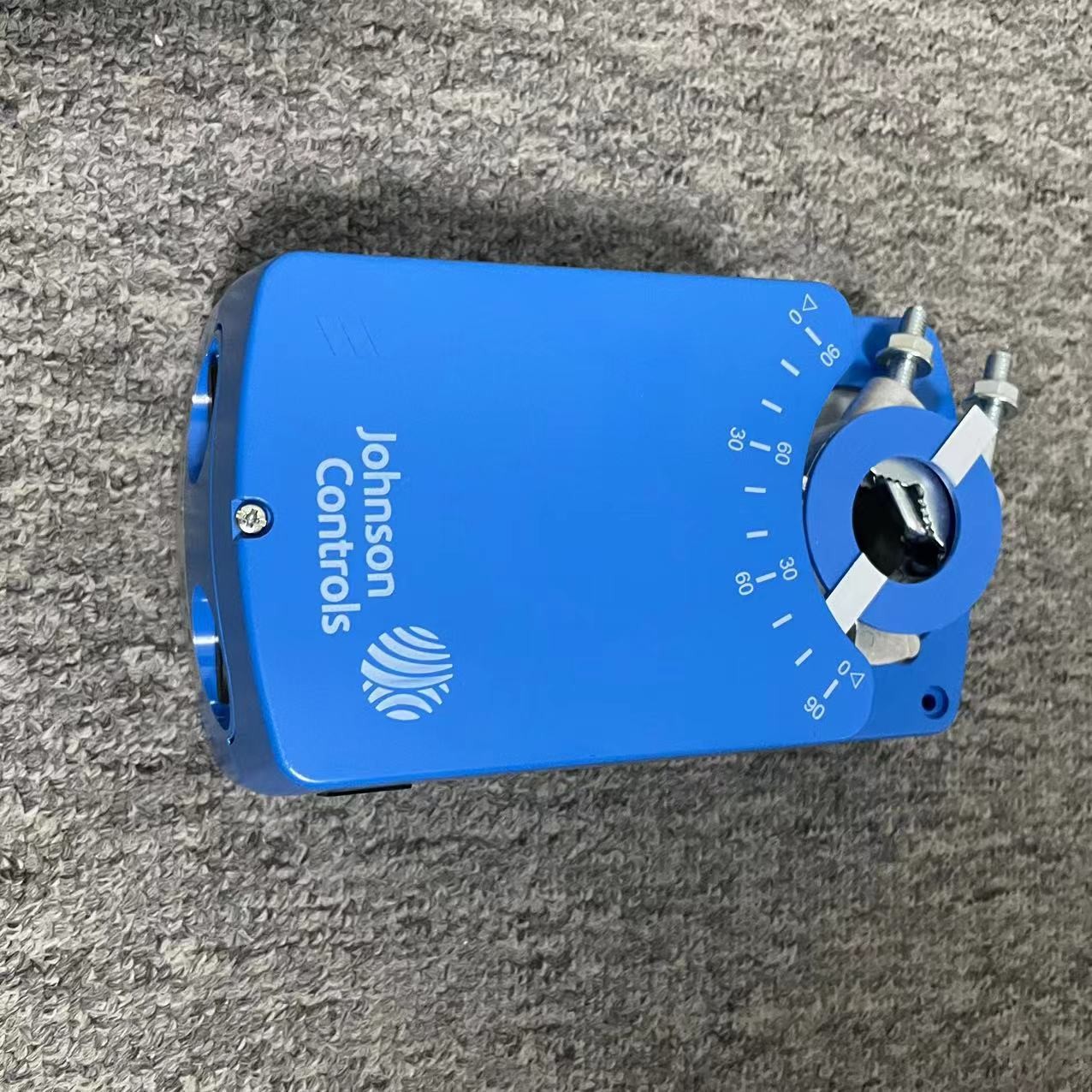

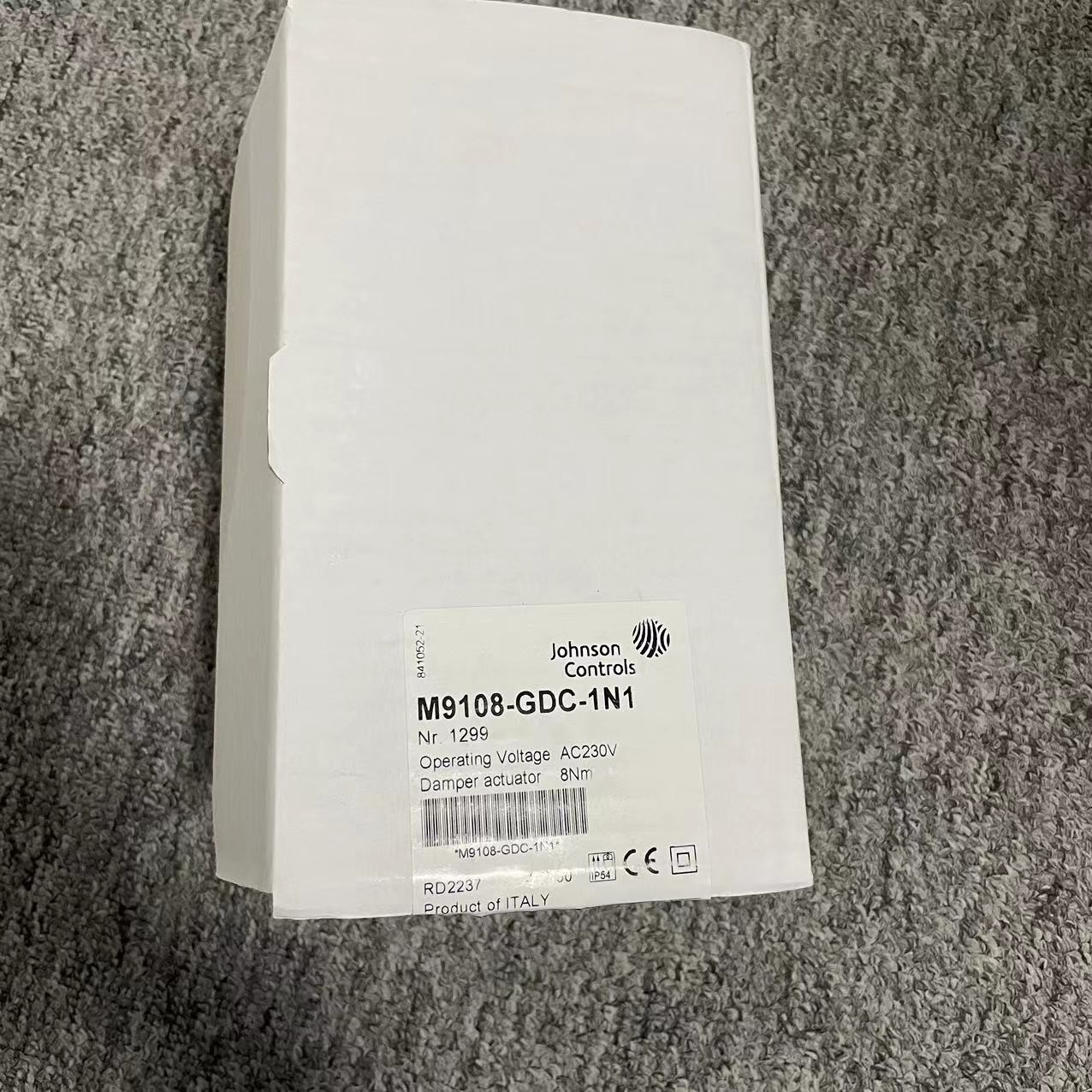

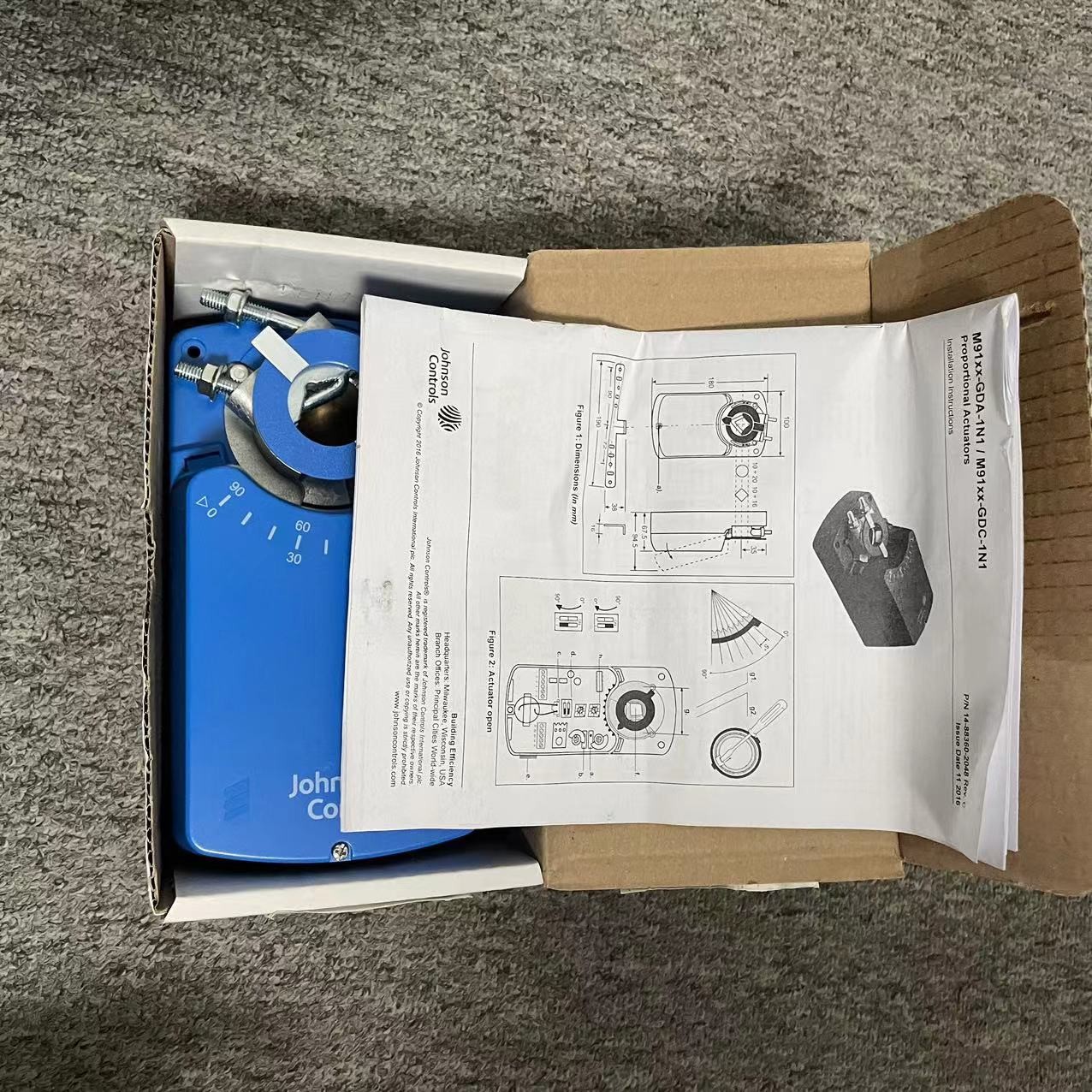

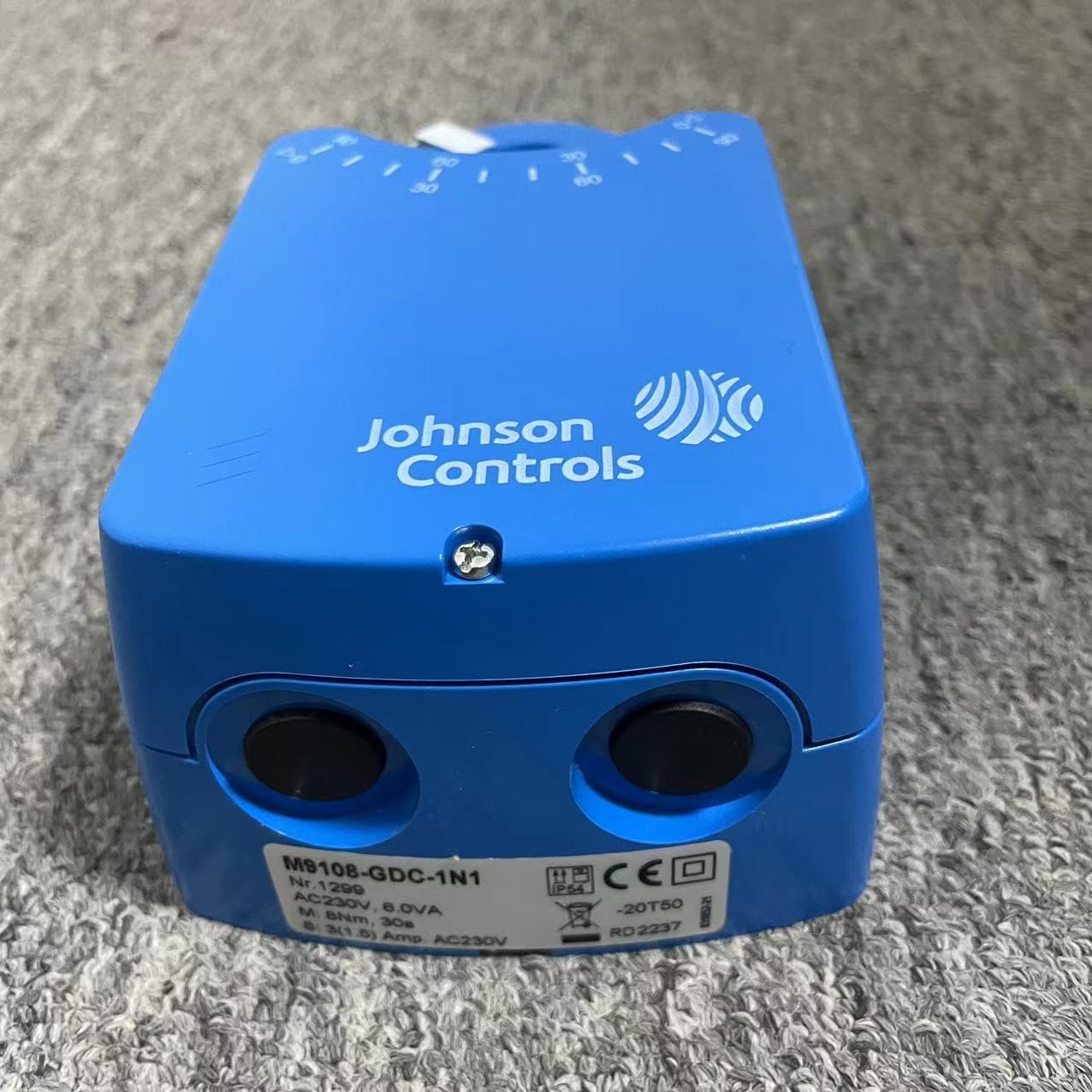

JOHNSON CONTROLSM9108-GDC-1N1Động cơ điện bộ đệm xoay, tỷ lệ, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
