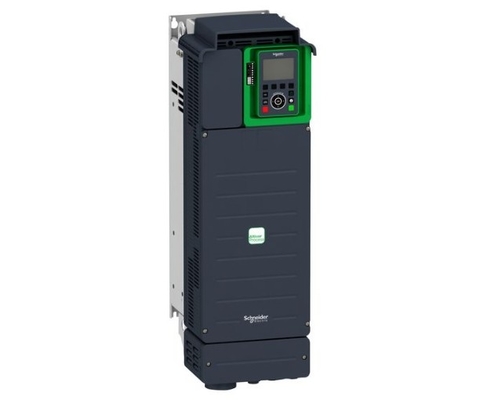

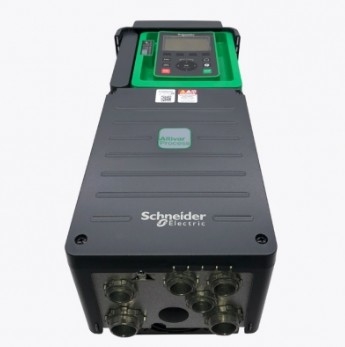

Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL loại 1 ATV630D30N4

  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
Nguồn gốc Trung Quốc
Hàng hiệu Schneider
Chứng nhận CE
Số mô hình ATV630D30N4
Số lượng đặt hàng tối thiểu 1
Giá bán USD$950
chi tiết đóng gói hộp
Thời gian giao hàng trong kho
Điều khoản thanh toán L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp 500 CÁI

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
tên viết tắt của thiết bị ATV630 Khác nhau Phiên bản tiêu chuẩn
dòng triển vọng Isc 50 kA Logic đầu vào rời rạc 16 tốc độ cài sẵn
Làm nổi bật

Động cơ biến động 40HP Schneider

,

IP21 Động cơ biến động tốc độ Schneider

,

Động cơ biến động tốc độ 380-480V
Để lại lời nhắn
Mô tả sản phẩm

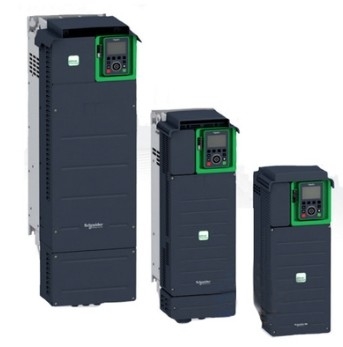

Bộ truyền động tốc độ biến động Altivar Process ATV600 này có thể cung cấp động cơ điện đồng bộ và không đồng bộ 3 pha. Nó có 3 cổng truyền thông RJ45 tích hợp theo tiêu chuẩn, 1 cổng Ethernet,2 cổng hàng loạt. Nó hoạt động ở một điện áp cấp tính từ 380V đến 480V AC. Động cơ này cung cấp tiết kiệm năng lượng lên đến 30% khi chờ nhờ vào hoạt động "Stop and Go" sáng tạo mà không có chi phí bổ sung.Nó phù hợp với động cơ với công suất lên đến 30kW / 40hp cho các ứng dụng đòi hỏi quá tải nhẹ (lên đến 120%)Nó phù hợp với động cơ với công suất lên đến 22kW / 30hp cho các ứng dụng đòi hỏi quá tải đáng kể (lên đến 150%)..Động thái này tập trung vào xử lý quản lý chất lỏng và tiết kiệm năng lượng, nó mang lại sự linh hoạt rộng rãi trong nước và nước thải, khai thác mỏ, khoáng sản và kim loại,Ứng dụng dầu khí và thực phẩm và đồ uốngCác phụ kiện (bộ fan, thiết bị hiển thị đồ họa) và tùy chọn (đơn vị mở rộng I / O, mô-đun truyền thông, bộ lọc đầu vào EMC) có sẵn với ổ đĩa Altivar Process ATV600,tùy thuộc vào khả năng lái xeNó được thiết kế để lắp đặt theo chiều dọc (+/- 10 °) trên tường.Khái niệm mới này của ổ đĩa đáp ứng các nhu cầu chính của quá trình và tiện ích về hiệu quả thiết bị và tổng chi phí sở hữu bằng cách hỗ trợ quản lý năng lượng, quản lý tài sản và cũng là hiệu suất tổng thể của quá trình.

Trọng tâm
Dòng sản phẩm Altivar Process ATV600
Loại sản phẩm hoặc thành phần Động cơ có tốc độ biến đổi
Ứng dụng cụ thể của sản phẩm Quá trình và tiện ích
Tên ngắn của thiết bị ATV630
biến thể Phiên bản tiêu chuẩn
mục đích sản phẩm Động cơ không đồng bộ
Động cơ đồng bộ
Bộ lọc EMC Được tích hợp với 50 m phù hợp với EN/IEC 61800-3 hạng C2
Được tích hợp với 150 m phù hợp với EN/IEC 61800-3 hạng C3
Mức độ bảo vệ IP IP21 phù hợp với IEC 61800-5-1
IP21 phù hợp với IEC 60529
[Chúng tôi] điện áp cấp số 380...480 V
Mức độ bảo vệ UL loại 1 phù hợp với UL 508C
Loại làm mát Phương pháp đối lưu buộc
Tần số cung cấp 50...60 Hz - 5...5%
[Chúng tôi] điện áp cấp số 380...480 V - 15... 10%
Công suất động cơ kW 30 kW (chức năng bình thường)
22 kW (chất lượng nặng)
Sức mạnh động cơ hp 40 mã lực bình thường
30 mã lực hạng nặng
Dòng điện 53.3 A ở 380 V (chức năng bình thường)
45.9 A ở 480 V (công việc bình thường)
40.5 A ở 380 V (chức năng nặng)
35.8 A ở 480 V (chức năng nặng)
Dòng triển vọng Isc 50 kA
Khả năng hiển nhiên 38.2 kVA ở 480 V (công suất bình thường)
29.8 kVA ở 480 V (chức năng nặng)
Dòng điện đầu ra liên tục 61.5 A ở tần số 4 kHz cho hoạt động bình thường
46.3 A ở 4 kHz cho công việc nặng
Hồ sơ điều khiển động cơ không đồng bộ Tiêu chuẩn mô-men xoắn biến đổi
Chế độ mô-men xoắn tối ưu
Tiêu chuẩn mô-men xoắn cố định
Hồ sơ điều khiển động cơ đồng bộ Động cơ nam châm vĩnh viễn
Động cơ phản hồi đồng bộ
Tần số đầu ra của động cơ tốc độ 0.1...500 Hz
Tần số chuyển đổi danh nghĩa 4 kHz
Tần số chuyển đổi 2...12 kHz điều chỉnh
4...12 kHz với yếu tố giảm
Chức năng an toàn STO (đối với mô-men xoắn an toàn tắt) SIL 3
Logic đầu vào riêng biệt 16 tốc độ đặt trước
Giao thức cổng liên lạc Ethernet
Modbus TCP
Modbus hàng loạt
Thẻ tùy chọn khe A: mô-đun truyền thông, Profibus DP V1
khe A: mô-đun truyền thông, PROFINET
Cổng A: mô-đun truyền thông, DeviceNet
Cổng A: mô-đun liên lạc, Modbus TCP/EtherNet/IP
khe cắm A: mô-đun truyền thông, CAN mở chuỗi hoa ngọc RJ45
Cổng A: mô-đun liên lạc, CANopen SUB-D 9
khe cắm A: mô-đun truyền thông, các đầu cuối vít mở
Cổng A/cổng B: mô-đun mở rộng I/O kỹ thuật số và tương tự
Cổng A/cổng B: mô-đun mở rộng rơ-lê đầu ra
khe cắm A: mô-đun liên lạc, Ethernet IP/Modbus TCP/MD-Link
Mô-đun truyền thông, BACnet MS/TP
Mô-đun truyền thông, Ethernet Powerlink

Thêm
Chế độ gắn Ứng tường
Dòng điện quá tải tối đa 67.7 A trong 60 s (công việc bình thường)
69.5 A trong 60 s (chức năng nặng)
Số giai đoạn mạng 3 giai đoạn
Số đầu ra riêng biệt 0
Loại đầu ra riêng biệt R1A, R1B, R1C 250 V AC 3000 mA
Các đầu ra rơle R1A, R1B, R1C 30 V DC 3000 mA
Các đầu ra rơle R2A, R2C 250 V AC 5000 mA
Các đầu ra rơle R2A, R2C 30 V DC 5000 mA
R3A, R3C 250 V AC 5000 mA
R3A, R3C 30 V DC 5000 mA
Điện áp đầu ra <= điện áp cung cấp năng lượng
Động lực điện tạm thời được phép 1.1 x In trong 60 s (công việc bình thường)
1.5 x In trong vòng 60 s (công việc nặng)
Bồi thường trượt động cơ Điều chỉnh
Tự động bất kể tải
Có thể bị ngăn chặn
Không có sẵn trong luật động cơ nam châm vĩnh viễn
Các đường băng gia tốc và giảm tốc Điều chỉnh tuyến tính riêng biệt từ 0.01...9999 s
Giao diện vật lý Ethernet
2 dây RS 485
Đánh phanh để dừng lại Bằng cách tiêm DC
Loại bảo vệ Bảo vệ nhiệt: động cơ
Vòng xoắn an toàn tắt: động cơ
Động cơ phá vỡ giai đoạn: động cơ
Bảo vệ nhiệt: ổ đĩa
Vòng xoắn an toàn tắt: lái xe
Sức nóng quá mức: lái xe
Dòng điện dư thừa giữa các giai đoạn đầu ra và đất: ổ đĩa
Nạp quá tải điện áp đầu ra: ổ đĩa
Bảo vệ mạch ngắn: ổ đĩa
Ngăn pha động cơ: lái xe
Điện áp quá mức trên xe buýt DC: lái xe
Điện áp quá cao: động cơ
Điện áp thấp trong đường cung cấp: ổ đĩa
Mất giai đoạn cung cấp đường dây: ổ đĩa
Đi quá tốc độ: lái xe
Phá vỡ mạch điều khiển: lái xe
Tỷ lệ truyền 10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Độ phân giải tần số Đơn vị hiển thị: 0,1 Hz
Nhập analog: 0,012/50 Hz
Khung truyền RTU
Kết nối điện Điều khiển: đầu cuối vít có thể tháo rời 0.5...1.5 mm2/AWG 20...AWG 16
Bên đường: đầu vít 25...50 mm2/AWG 4...AWG 1
Động cơ: đầu vít 25...50 mm2/AWG 4...AWG 1
Loại kết nối RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Ethernet/Modbus TCP
RJ45 (trên đầu cuối đồ họa từ xa) cho Modbus hàng loạt
Định dạng dữ liệu 8 bit, có thể cấu hình lẻ, thậm chí hoặc không có sự cân bằng
Loại phân cực Không trở ngại
Chế độ trao đổi Half duplex, full duplex, tự thương lượng Ethernet/Modbus TCP
Số địa chỉ 1...247 cho Modbus hàng loạt
Phương pháp truy cập Slave Modbus TCP
Cung cấp Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19...30 V), < 1,25 mA, loại bảo vệ: bảo vệ quá tải và mạch ngắn
Nguồn cấp điện nội bộ cho điện áp tham chiếu (1 đến 10 kOhm): 10,5 V DC +/- 5%, <10 mA, loại bảo vệ: bảo vệ quá tải và mạch ngắn
Cung cấp nội bộ cho đầu vào kỹ thuật số và STO: 24 V DC (21...27 V), <200 mA, loại bảo vệ: bảo vệ quá tải và mạch ngắn
Đèn tín hiệu địa phương 3 đèn LED cho chẩn đoán tại chỗ
3 đèn LED (hai màu) cho trạng thái liên lạc nhúng
4 đèn LED (hai màu) cho trạng thái của mô-đun truyền thông
1 đèn LED (màu đỏ) cho sự hiện diện của điện áp
Chiều rộng 226 mm
Chiều cao 673 mm
Độ sâu 271 mm
Trọng lượng ròng 28 kg
số đầu vào tương tự 3
Loại đầu vào tương tự AI1, AI2, AI3 điện áp có thể cấu hình bằng phần mềm: 0...10 V DC, trở kháng: 31,5 kOhm, độ phân giải 12 bit
AI1, AI2, AI3 dòng điện có thể cấu hình bằng phần mềm: 0...20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit
Điện áp đầu vào tương tự AI2: - 10...10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit
Số đầu vào riêng biệt 8
Loại đầu vào riêng biệt DI7, DI8 có thể lập trình như đầu vào xung: 0...30 kHz, 24 V DC (<= 30 V)
Khả năng tương thích đầu vào DI1...DI6: PLC đầu vào phân biệt cấp 1 phù hợp với EN/IEC 61131-2
DI5, DI6: PLC đầu vào riêng biệt cấp 1 phù hợp với IEC 65A-68
STOA, STOB: PLC cấp đầu vào riêng biệt 1 phù hợp với EN/IEC 61131-2
Logic đầu vào riêng biệt Phương pháp logic tích cực (nguồn) (DI1...DI8), < 5 V (tình trạng 0), > 11 V (tình trạng 1)
Phương pháp logic âm (sink) (DI1...DI8), > 16 V (tình trạng 0), < 10 V (tình trạng 1)
số đầu ra tương tự 2
Loại đầu ra tương tự Năng lượng có thể cấu hình bằng phần mềm AQ1, AQ2: 0...10 V DC trở kháng 470 Ohm, độ phân giải 10 bit
Dòng điện có thể cấu hình bằng phần mềm AQ1, AQ2: 0...20 mA, độ phân giải 10 bit
DQ-, DQ+ hiện tại có thể cấu hình bằng phần mềm: 30 V DC
DQ-, DQ+ hiện tại có thể cấu hình bằng phần mềm: 100 mA
Thời gian lấy mẫu 2 ms +/- 0,5 ms (DI1...DI4) - đầu vào riêng biệt
5 ms +/- 1 ms (DI5, DI6) - đầu vào riêng biệt
5 ms +/- 0,1 ms (AI1, AI2, AI3) - đầu vào tương tự
10 ms +/- 1 ms (AO1) - đầu ra tương tự
Độ chính xác +/- 0,6 % AI1, AI2, AI3 cho biến đổi nhiệt độ 60 °C đầu vào tương tự
+/- 1 % AO1, AO2 cho một biến đổi nhiệt độ 60 °C đầu ra tương tự
Lỗi tuyến tính AI1, AI2, AI3: +/- 0,15% giá trị tối đa cho đầu vào tương tự
AO1, AO2: +/- 0,2 % cho đầu ra tương tự
Số đầu ra rơle 3
Loại đầu ra rơle Logic relé có thể cấu hình được R1: relé lỗi NO/NC độ bền điện 100000 chu kỳ
Logic relé có thể cấu hình được R2: relé theo chuỗi NO độ bền điện 100000 chu kỳ
Logic relé có thể cấu hình được R3: relé theo chuỗi NO độ bền điện 100000 chu kỳ
Thời gian làm mới Khả năng phát ra rơle (R1, R2, R3): 5 ms (+/- 0,5 ms)
Điện chuyển đổi tối thiểu Khả năng đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC
Điện chuyển đổi tối đa Relê đầu ra R1, R2, R3 trên tải kháng, cos phi = 1: 3 A ở 250 V AC
Relê đầu ra R1, R2, R3 trên tải kháng, cos phi = 1: 3 A ở 30 V DC
Relê đầu ra R1, R2, R3 trên tải inductive, cos phi = 0,4 và L / R = 7 ms: 2 A ở 250 V AC
Relê đầu ra R1, R2, R3 trên tải inductive, cos phi = 0,4 và L / R = 7 ms: 2 A ở 30 V DC
Sự cô lập Giữa các đầu cuối điện và điều khiển
Tần số đầu ra tối đa 500 kHz
Dòng điện đầu vào tối đa 53.3 A
Chọn ứng dụng truyền động tốc độ biến đổi Tòa nhà - Máy nén HVAC
Xử lý thực phẩm và đồ uống ứng dụng khác
Máy quạt khoáng sản và kim loại
Máy bơm khoáng sản và kim loại
Máy quạt dầu và khí
Nước và nước thải ứng dụng khác
Tòa nhà - Máy nén vít HVAC
Máy bơm chế biến thực phẩm và đồ uống
Máy quạt chế biến thực phẩm và đồ uống
Chất thải hạt nhân chế biến thực phẩm và đồ uống
Máy bơm ngập điện dầu và khí (ESP)
Máy bơm phun nước dầu và khí
Máy bơm nhiên liệu phản lực dầu khí
Máy nén dầu và khí cho nhà máy lọc dầu
Máy bơm ly tâm nước và nước thải
Máy bơm nước và nước thải
Máy bơm ngập nước và nước thải điện (ESP)
Máy bơm vít nước và nước thải
Máy nén nước và nước thải
Máy nén vít nước và nước thải
Máy nén nước và nước thải
Máy quạt nước và nước thải
Máy vận chuyển nước và nước thải
Máy trộn nước và nước thải
Phạm vi công suất động cơ AC-3 30...50 kW ở 380...440 V 3 giai đoạn
30...50 kW với 480...500 V 3 giai đoạn
Số lượng mỗi bộ 1
Lắp đặt khoang Ứng tường

Môi trường
Kháng cách nhiệt > 1 MOhm 500 V DC trong 1 phút với mặt đất
Mức tiếng ồn 63.5 dB phù hợp với 86/188/EEC
Phân hao năng lượng trong W Phương pháp đối lưu tự nhiên: 93 W ở 380 V, tần số chuyển đổi 4 kHz
Phong trào đối lưu bắt buộc: 640 W ở 380 V, tần số chuyển đổi 4 kHz
Khối lượng không khí làm mát 240 m3/h
Vị trí hoạt động Trình ngang +/- 10 độ
THDI tối đa < 48% từ 80...100% tải phù hợp với IEC 61000-3-12
Khả năng tương thích điện từ Xét nghiệm miễn dịch xả điện tĩnh cấp 3 phù hợp với IEC 61000-4-2
Xét nghiệm miễn dịch trường điện từ tần số vô tuyến cấp 3 phù hợp với IEC 61000-4-3
Thử nghiệm miễn dịch điện nhanh/bùng nổ cấp 4 phù hợp với IEC 61000-4-4
1.2/50 μs - 8/20 μs thử nghiệm chống giật cấp 3 phù hợp với IEC 61000-4-5
Kiểm tra miễn dịch tần số vô tuyến cấp 3 phù hợp với IEC 61000-4-6
Mức độ ô nhiễm 2 phù hợp với EN/IEC 61800-5-1
Kháng rung 1.5 mm từ đỉnh đến đỉnh (f= 2...13 Hz) phù hợp với IEC 60068-2-6
1 gn (f= 13...200 Hz) phù hợp với IEC 60068-2-6
Chống va chạm 15 gn trong 11 ms phù hợp với IEC 60068-2-27
Độ ẩm tương đối 5...95% không ngưng tụ phù hợp với IEC 60068-2-3
Nhiệt độ không khí xung quanh cho hoạt động -15...50 °C (không giảm nhiệt)
50...60 °C (với yếu tố giảm nhiệt)
Nhiệt độ không khí xung quanh để lưu trữ -40...70 °C
Độ cao hoạt động <= 1000 m không giảm giá
1000...4800 m với dòng chảy giảm 1 % trên 100 m
Chứng nhận sản phẩm TÜV
ATEX INERIS
UL
CSA
Khu vực ATEX 2/22
DNV-GL
đánh dấu CE
Tiêu chuẩn UL 508C
EN/IEC 61800-3
EN/IEC 61800-3 môi trường 1 hạng C2
EN/IEC 61800-3 môi trường 2 loại C3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Nhóm điện áp quá cao III
Chuỗi điều chỉnh Bộ điều chỉnh PID điều chỉnh
mức độ tiếng ồn 63.5 dB
Mức độ ô nhiễm 2

Đơn vị đóng gói
Đơn vị Loại gói 1 PCE
Số đơn vị trong gói 1 1
Bao gồm 1 Độ cao 55.0 cm
Bao bì 1 Chiều rộng 84.0 cm
Gói 1 Chiều dài 33.0 cm
Bao bì 1 Trọng lượng 380,0 kg
thẻ:

Van điều khiển áp suất Vp5010bj111h00

Van tỉ lệ IP65 Norgren

Van điều khiển áp suất tỉ lệ Norgren
