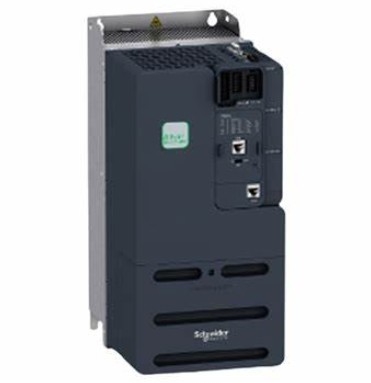

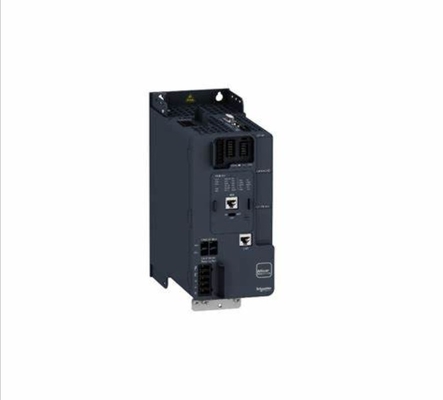

Schneider ATV340U55N4 Động tốc độ biến động Máy Altivar ATV340 5.5kW Công suất nặng 400V 3 giai đoạn

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Nguồn gốc Trung Quốc
Hàng hiệu Schneider
Chứng nhận CE
Số mô hình ATV340U55N4
Số lượng đặt hàng tối thiểu 1
Giá bán USD$440
chi tiết đóng gói hộp
Thời gian giao hàng 3-4 tuần
Điều khoản thanh toán L/C, D/A, D/P, T/T, Western Union, MoneyGram

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
dòng sản phẩm Máy Altivar ATV340 loại sản phẩm hoặc thành phần Ổ đĩa tốc độ biến
Ứng dụng cụ thể của sản phẩm Máy Khác nhau Phiên bản tiêu chuẩn
Làm nổi bật

Schneider ATV340U55N4 Variable Speed Drive

,

Động cơ biến động tốc độ 400V

,

3 giai đoạn chuyển động tốc độ biến đổi
Để lại lời nhắn
Mô tả sản phẩm

Thông số kỹ thuật

Trọng tâm
Dòng sản phẩm Máy Altivar ATV340
Loại sản phẩm hoặc thành phần Động cơ có tốc độ biến đổi
Ứng dụng cụ thể của sản phẩm Máy
biến thể Phiên bản tiêu chuẩn
Chế độ gắn Cầm tủ
Giao tiếp giao thông cảng Modbus hàng loạt
Thẻ tùy chọn Mô-đun truyền thông, Profibus DP V1
Mô-đun truyền thông, PROFINET
Mô-đun truyền thông, DeviceNet
Mô-đun liên lạc, CANopen
Mô-đun liên lạc, EtherCAT
Giai đoạn Giai đoạn 3
Tần số cung cấp 50...60 Hz +/- 5%
[Chúng tôi] điện áp cấp số 380...480 V - 15... 10%
Điện lượng đầu ra danh nghĩa 12.7 A
Công suất động cơ kW 7.5 kW công suất bình thường
5.5 kW công suất nặng
Lượng mã lực tối đa 10 mã lực bình thường
7 mã lực hạng nặng
Bộ lọc EMC Bộ lọc EMC lớp C3 tích hợp
Mức độ bảo vệ IP IP20
Thêm
Số đầu vào riêng biệt 5
Loại đầu vào riêng biệt PTI có thể lập trình như đầu vào xung 0...30 kHz, 24 V DC 30 V)
DI1... DI5 mô-men xoắn an toàn tắt, 24 V DC 30 V) 3,5 kOhm
có thể lập trình
số tốc độ đã đặt trước 16 tốc độ đặt trước
Số đầu ra riêng biệt 2.0
Loại đầu ra riêng biệt Khả năng đầu ra có thể lập trình DQ1, DQ2 30 V DC 100 mA
số đầu vào tương tự 1
Loại đầu vào tương tự AI1 dòng điện có thể cấu hình bằng phần mềm 0...20 mA 250 Ohm 12 bit
AI1 máy dò nhiệt độ hoặc cảm biến độ nước có thể cấu hình bằng phần mềm
AI1 điện áp có thể cấu hình bằng phần mềm 0...10 V DC 31,5 kOhm 12 bit
AI2 điện áp cấu hình phần mềm - 10...10 V DC 31,5 kOhm 12 bit
số đầu ra tương tự 1
Loại đầu ra tương tự Năng lượng có thể cấu hình bằng phần mềm AQ1 0...10 V DC 470 Ohm 10 bit
Dòng điện có thể cấu hình bằng phần mềm AQ1 10...20 mA 500 Ohm 10 bit
Số đầu ra rơle 2
Điện áp đầu ra <= điện áp cung cấp năng lượng
Loại đầu ra rơle Các đầu ra rơle R1A
R1C 100000 chu kỳ
Các đầu ra rơle R2A
Relê đầu ra R2C 100000 chu kỳ
Điện chuyển đổi tối đa Khả năng thoát rơle R1C kháng, cos phi = 1 3 A 250 V AC
Khả năng phát ra Relay R1C kháng cự, cos phi = 1 3 A 30 V DC
Relê đầu ra R1C cảm ứng, cos phi = 0,4 7 ms 2 A 250 V AC
Relê đầu ra R1C cảm ứng, cos phi = 0,4 7 ms 2 A 30 V DC
Relê đầu ra R2C kháng cự, cos phi = 1 5 A 250 V AC
Relê đầu ra R2C kháng cự, cos phi = 1 5 A 30 V DC
Relê đầu ra R2C cảm ứng, cos phi = 0,4 7 ms 2 A 250 V AC
Relê đầu ra R2C cảm ứng, cos phi = 0,4 7 ms 2 A 30 V DC
Điện chuyển đổi tối thiểu R1B đầu ra rơle 5 mA 24 V DC
Relê đầu ra R2C 5 mA 24 V DC
Giao diện vật lý 2 dây RS 485
Loại kết nối 1 RJ45
Phương pháp truy cập Slave Modbus RTU
Tỷ lệ truyền 4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
Khung truyền RTU
Số địa chỉ 1...247
Định dạng dữ liệu 8 bit, có thể cấu hình lẻ, thậm chí hoặc không có sự cân bằng
Loại phân cực Không trở ngại
Hoạt động 4 phần tư có thể Đúng
Hồ sơ điều khiển động cơ không đồng bộ Tiêu chuẩn mô-men xoắn biến đổi
Chế độ mô-men xoắn tối ưu
Tiêu chuẩn mô-men xoắn cố định
Hồ sơ điều khiển động cơ đồng bộ Động cơ nam châm vĩnh viễn
Động cơ miễn cưỡng
Mức độ ô nhiễm 2 IEC 61800-5-1
Tần số đầu ra tối đa 0.599 kHz
Các đường băng gia tốc và giảm tốc Điều chỉnh tuyến tính riêng biệt từ 0.01...9999 s
S, U hoặc tùy chỉnh
Bồi thường trượt động cơ Điều chỉnh
Tự động bất kể tải
Có thể bị ngăn chặn
Không có sẵn trong luật động cơ nam châm vĩnh viễn
Tần số chuyển đổi 2...16 kHz điều chỉnh
7...16 kHz với yếu tố giảm
Tần số chuyển đổi danh nghĩa 4 kHz
Đánh phanh để dừng lại Bằng cách tiêm DC
Chiếc máy trượt phanh tích hợp Đúng
Dòng điện 15.3 A 380 V công suất bình thường)
12.2 A 480V công suất bình thường)
20.0 A 380 V công suất nặng)
16.0 A 480 V công suất nặng)
Dòng điện 20 A 380 V không có dây chuyền nghẹt)
16 A 480 V không có dây chuyền choke công việc nặng)
15.3 380 V với đường dây bên ngoài choke công suất bình thường)
12.2 Một 480 V với đường dây bên ngoài choke công việc bình thường)
11.6 Một 380 V với đường dây bên ngoài choke nhiệm vụ nặng)
9.4 Một 480 V với đường dây bên ngoài choke công việc nặng)
Dòng điện đầu vào tối đa cho mỗi pha 20.0 A
Điện áp đầu ra tối đa 480 V
Khả năng hiển nhiên 12.1 kVA 480 V công suất bình thường)
13.3 kVA 480 V công suất nặng)
Dòng điện quá tải tối đa 18.2 A 60 s công suất bình thường)
19.1 A 60 s công việc nặng)
22.3 A 2 s công suất bình thường)
22.9 A 2 s công suất nặng)
Kết nối điện Đường buýt DC vít 4...6 mm2
Trạm trục 0.2...2.5 mm2 điều khiển
Trạm quay đầu tiên.5...6 mm2 bên đường
Trạm đầu tiên.5...động cơ 6 mm2
Dòng triển vọng Isc 22 kA
Điện tải cơ bản ở quá tải cao 12.7 A
Điện tải cơ bản ở quá tải thấp 16.5 A
Phân hao năng lượng trong W Phương pháp đối lưu tự nhiên 134 W 380 V 4 kHz công suất nặng)
Chuyển động ép 134 W 380 V 4 kHz công suất nặng)
Phương pháp đối lưu tự nhiên 164 W 380 V 4 kHz công việc bình thường)
Chuyển động ép 164 W 380 V 4 kHz công suất bình thường)
Kết nối điện Điểm kết thúc vít xe buýt DC 4...6 mm2 AWG 12...AWG 10
Điểm cuối của vít điều khiển 0.2...2.5 mm2 AWG 24...AWG 12
Điểm kết thúc vít bên đường dây 1.5...6 mm2 AWG 14...AWG 10
Điểm đầu cuối của ốc vít động cơ 1.5...6 mm2 AWG 14...AWG 10
Với chức năng an toàn (Safe Limited Speed, SLS) Đúng
Với chức năng an toàn Quản lý phanh an toàn (SBC/SBT) Đúng
Với chức năng an toàn Chặn hoạt động an toàn (SOS) Không đúng
Với chức năng an toàn Vị trí an toàn (SP) Không đúng
Với chức năng an toàn An toàn lập trình logic Không đúng
Với chức năng an toàn Kiểm soát tốc độ an toàn (SSM) Không đúng
Với chức năng an toàn Safe Stop 1 (SS1) Đúng
Với sft fct Safe Stop 2 (SS2) Không đúng
Với chức năng an toàn Tốc xoắn an toàn tắt (STO) Đúng
Với chức năng an toàn Chế độ giới hạn an toàn (SLP) Không đúng
Với chức năng an toàn Safe Direction (SDI) Không đúng
Loại bảo vệ Động cơ bảo vệ nhiệt
Vòng xoắn an toàn tắt động cơ
Động cơ mất pha động cơ
Động cơ bảo vệ nhiệt
Vòng xoắn an toàn khi tắt ổ
Động cơ quá nóng
Động lượng quá dòng
Điện dư thừa đầu ra giữa pha động cơ và động cơ nối đất
Điện dư thừa đầu ra giữa các pha động cơ
Vòng ngắn giữa giai đoạn động cơ và động cơ nối đất
Vòng ngắn giữa các pha động cơ
Động cơ mất pha
Động lực điện áp quá cao DC Bus
Động lực điện áp quá cao của đường dây cung cấp
Động lực điện áp thấp của đường dây cung cấp
Động cơ mất nguồn cung cấp đầu vào
Đi quá giới hạn tốc độ lái xe
Phá vỡ trên ổ đĩa mạch điều khiển
Chiều rộng 4.33 inch (110.0 mm)
Chiều cao 10.63 inch (270.0 mm)
Độ sâu 9.21 inch (234.0 mm)
Trọng lượng ròng 6.39 lb ((US) (2.9 kg)
Dòng điện đầu ra liên tục 16.5 A 4 kHz công việc bình thường
12.7 Một 4 kHz công việc nặng
Môi trường
Độ cao hoạt động <= 9842.52 ft (3000 m) với mức giảm dòng chảy trên 1000m
Vị trí hoạt động Trình ngang +/- 10 độ
Chứng nhận sản phẩm UL
CSA
TÜV
EAC
CTick
đánh dấu CE
Tiêu chuẩn IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Phong cách lắp ráp Với bể tản nhiệt
Khả năng tương thích điện từ Xét nghiệm miễn dịch xả điện tĩnh cấp 3 IEC 61000-4-2
Xét nghiệm miễn dịch trường điện từ tần số vô tuyến cấp 3 IEC 61000-4-3
Thử nghiệm miễn dịch điện nhanh/bùng nổ cấp 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs thử nghiệm miễn dịch giật cấp 3 IEC 61000-4-5
Kiểm tra miễn dịch tần số vô tuyến cấp 3 IEC 61000-4-6
Lớp môi trường (trong khi vận hành) Lớp 3C3 theo IEC 60721-3-3
Lớp 3S3 theo IEC 60721-3-3
Tốc độ gia tốc tối đa dưới tác động cú sốc (trong khi vận hành) 70 m/s2 ở 22 ms
Tốc độ gia tốc tối đa dưới áp lực rung động (trong khi hoạt động) 5 m/s2 ở 9...200 Hz
Độ lệch tối đa dưới tải độ rung (trong khi hoạt động) 1.5 mm ở 2...9 Hz
Độ ẩm tương đối cho phép (trong khi hoạt động) Nhóm 3K5 theo EN 60721-3
Khối lượng không khí làm mát 20077.44 Gal/hr ((US) (76.0 m3/h)
Loại làm mát Phương pháp đối lưu buộc
Nhóm điện áp quá cao Nhóm III
Chuỗi điều chỉnh Bộ điều chỉnh PID điều chỉnh
mức độ tiếng ồn 46.6 dB
Mức độ ô nhiễm 2
Nhiệt độ vận chuyển không khí xung quanh -40...158 °F (-40...70 °C)
Nhiệt độ không khí xung quanh cho hoạt động 5...122 °F (-15...50 °C) không có vị trí dọc giảm)
122...140 °F (50...60 °C với vị trí dọc của yếu tố giảm)
Nhiệt độ không khí xung quanh để lưu trữ -40...158 °F (-40...70 °C)
Sự cô lập Giữa các đầu cuối điện và điều khiển
Chi tiết đặt hàng và vận chuyển
Nhóm US1CP4B22182
Lịch giảm giá CP4B
GTIN 3606480966927
Khả năng trả lại Không.
Đất nước xuất xứ Hoa Kỳ
Đơn vị đóng gói
Đơn vị Loại gói 1 PCE
Số đơn vị trong gói 1 1
Bao gồm 1 Độ cao 5.12 inch (13.000 cm)
Bao bì 1 Chiều rộng 14.57 inch (37.000 cm)
Gói 1 Chiều dài 12.40 inch (31.500 cm)
Bao bì 1 Trọng lượng 8.20 lb ((US) (3.720 kg)
Đơn vị Loại gói 2 P06
Số đơn vị trong gói 2 10
Bao gồm 2 chiều cao 29.53 inch (75.000 cm)
Bao gồm 2 chiều rộng 23.62 inch (60.000 cm)
Bao gồm 2 chiều dài 31.50 inch (80.000 cm)
Bao bì 2 Trọng lượng 110.67 lb ((US) (50.200 kg)
