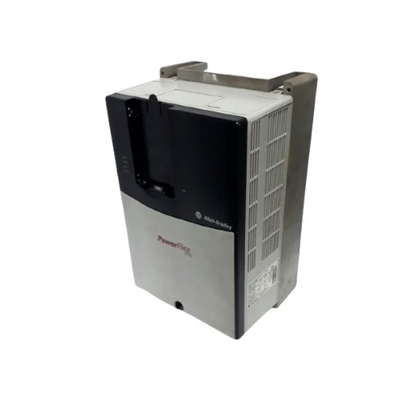

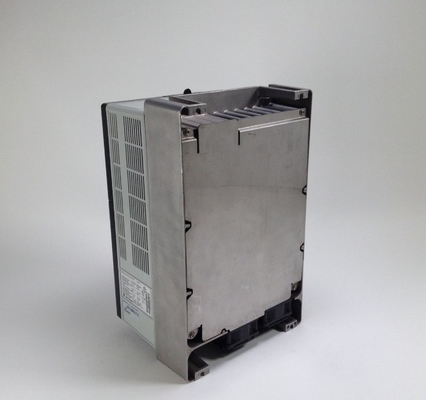

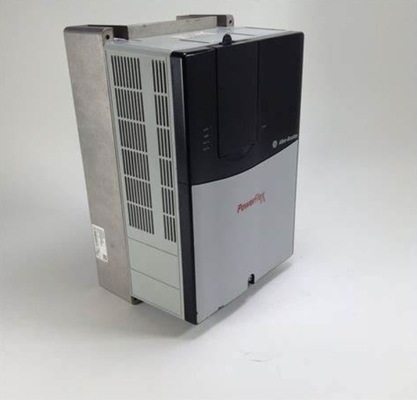

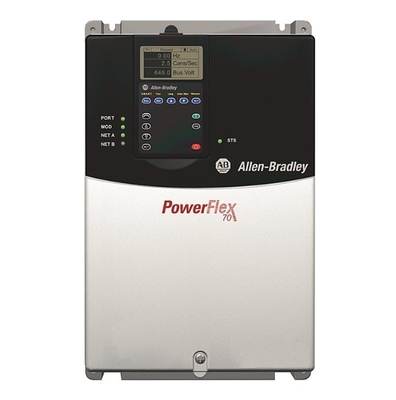

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 giai đoạn 30 A 15 KW bình thường 11 kW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Nguồn gốc Trung Quốc
Hàng hiệu Allen-Bradley
Chứng nhận CE
Số mô hình 20AC030A0AYNANC0
Số lượng đặt hàng tối thiểu 1
Giá bán USD$1863
chi tiết đóng gói hộp
Thời gian giao hàng trong kho
Điều khoản thanh toán L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp 500 CÁI

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Mức độ bảo vệ (IP) IP20 Số lượng đầu ra tương tự 1
Điện áp 400 V Khả năng chống đứt tích hợp Không.
Làm nổi bật

Động cơ AC PowerFlex70 3 pha

,

11 kW PowerFlex70 AC Drive

,

Động cơ AC 400 V PowerFlex70
Để lại lời nhắn
Mô tả sản phẩm

Thông số kỹ thuật

Máy móc

Mức độ bảo vệ (IP) IP20
Sốc Đỉnh 15 G kéo dài 11 ms (±1,0 ms)
Vibration (sự rung động) 0.152 mm (0,006 inch) thay thế, đỉnh 1 G

Máy điện

Số lượng đầu ra tương tự 1
Điện áp chính 400 V
Kháng phá tích hợp Không.
Phản kháng phanh động nội bộ 62 Ohm
IGBT phanh IGBT phanh được lắp đặt
Khóa đầu ra điện áp thấp của xe buýt 305V DC @ 380/400V
Mức độ lỗi áp suất thấp của xe buýt 300V DC @ 380/400V
Mô-đun truyền thông nội bộ Không có mô-đun truyền thông
Chuyến đi điện áp thấp đầu vào AC 233V AC @ 380/400V
Điện áp xe buýt, nom 540V DC @ 380/400V
Chuyến xe buýt quá điện áp 810V DC @ 380/400V
Đánh giá dòng điện ngắt mạch, tối đa 120 A @ 400V AC, 3 pha
Điện lượng định số của bộ bảo vệ mạch động cơ, tối đa 50 A @ 400V AC, 3 pha
Điện lượng đầu ra, liên tục 30 A @ 400V AC, 3 pha
Điện lượng đầu ra, 1 phút 33 A @ 400V AC, 3 pha
Đánh giá dòng điện đầu ra, 3 giây 45 A @ 400V AC, 3 pha
Điều khiển logic đi qua 0.5 giây tối thiểu, 2 giây điển hình
Phòng chống phanh Không có hệ thống chống phanh được gắn trên động cơ
Điện lượng đầu vào 30.3 A @ 400V AC, 3 pha
Tài liệu Hướng dẫn
Tần số mang Điều khiển tiêu chuẩn: 2, 3, 4, 5, 6, 7, 8, 9 và 10 kHz, điều khiển vector: 2, 4, 8 và 12 kHz, định mức ổ dựa trên 4 kHz
Quadrature mã hóa 90° ± 27°
Chuyến đi điện áp quá cao đầu vào AC 475V AC @ 380/400V
Lượng năng lượng đầu vào 21 kVA @ 400V AC, 3 pha
Đánh giá dòng hiện tại của bộ phận trì hoãn thời gian hai yếu tố 40...60 A @ 400V AC, 3 pha
Đánh giá dòng điện không bị trì hoãn thời gian 40...120 A @ 400V AC, 3 pha
Thermistor tản nhiệt Kiểm tra bởi microprocessor overtemp trip
Tỷ lệ động cơ với động cơ, tối đa Khuyến cáo không lớn hơn tỷ lệ 2: 1
Chế độ dừng Nhiều chế độ dừng có thể lập trình bao gồm Ramp, Coast, DC-brake, Fast brake, Ramp-to-hold và S-curve
Độ chính xác tần số Nhập số: trong phạm vi ± 0,01% tần số đầu ra được thiết lập
Tốc độ tăng tốc/giảm tốc độ Hai thời gian gia tốc và giảm tốc có thể lập trình độc lập. Mỗi lần có thể được lập trình từ 0...3600 giây trong các bước 0,1 giây
Số lượng đầu vào số 6
Số lượng đầu ra số 2
Số lượng đầu vào tương tự 2
Mất watt nội bộ 42.9 W @ 400V, 15 Hp công suất bình thường
Điện áp động cơ, nom 460V @ 380...480V định lượng động lực, 480V điện áp đường dây danh nghĩa
Giao thức hỗ trợ cho DeviceNet Vâng.
Mô hình giao diện con người Không có đĩa trống.
Ứng dụng trong khu vực công nghiệp được phép Vâng.
Mất watt bên ngoài 432.9 W @ 400V, 15 Hp công suất bình thường
Tổng mất mát watt 475.8 W @ 400V, 15 Hp công suất bình thường
Giao thức hỗ trợ cho EtherNet/IP Vâng.
Điện áp dây, nom 480V @ 380...480V số lượng động cơ, điện áp động cơ 460V
Tần số chính 50 Hz
Phạm vi tần số đầu ra Điều khiển tiêu chuẩn: 0...400 Hz, điều khiển nâng cao: 0...500 Hz
Bộ lọc EMC nội bộ Bộ lọc môi trường thứ hai theo chỉ thị EMC của CE (89/336/EEC)
Tùy chọn phản hồi Không có phản hồi
Động lực đầy đủ 460...528V @ 380...480V số lượng động cơ, điện áp số 460V
Phạm vi hoạt động của ổ đĩa 342...528V @ 380...480V số lượng động cơ, điện áp số 460V
Điều chỉnh mô-men xoắn Không có phản hồi +/-10%, với phản hồi +/- 5%
Loại khoang Ống gắn bảng-IP20/NEMA Type 1
Đánh giá dòng điện đầu ra 30 ampere, 15 kW công suất bình thường, 11 kW công suất nặng, khung D
Hoạt động của quạt làm mát Các khung B, D và E: quạt hoạt động khi áp dụng điện và trong tình trạng chạy
Các tùy chọn điều khiển Điều khiển nâng cao với 24V I/O
Lái xe quá dòng Giới hạn dòng điện phần mềm: 20...160% dòng điện định giá
Hiệu quả 970,5% ở amp số, điện áp đường dây danh nghĩa
Cung cấp bộ mã hóa 5V/12V có thể cấu hình ± 5%
Điều chỉnh tốc độ điều khiển tốc độ Không có phản hồi (chế độ điều khiển vector): 0,1% tốc độ cơ bản trên phạm vi tốc độ 120:1, phạm vi hoạt động 120:1, băng thông 30 rad/s
Khả năng giới hạn hiện tại Đường giới hạn dòng điện chủ động có thể lập trình từ 20 đến 160% dòng điện đầu ra định giá, Tự lập trình tăng tỷ lệ và tích lũy
Điều khiển động cơ có thể chọn Vector không cảm biến với điều chỉnh đầy đủ. Tiêu chuẩn V / Hz với khả năng tùy chỉnh đầy đủ và kiểm soát vector
Điều chỉnh tốc độ điều khiển tần số Với bù đắp trượt (Volt mỗi Hertz chế độ): 0,5% của tốc độ cơ sở trên phạm vi tốc độ 40:1, phạm vi hoạt động 40:1, băng thông 10 rad/s
Các giai đoạn đầu vào Đầu vào ba pha cung cấp đầy đủ xếp hạng cho tất cả các ổ đĩa. hoạt động một pha cung cấp 50% của dòng điện
Phương pháp kiểm soát PWM mã sinus với tần số mang có thể lập trình.
Số giao diện HW RS-232 2
Số giao diện HW RS-485 2
Số lượng giao diện USB HW 2
Số lượng đầu ra giai đoạn 3
Số lượng đầu vào giai đoạn 3
Độ dung nạp điện áp ròng đối xứng tương đối 10 %
Với yếu tố điều khiển Vâng.
Giao thức hỗ trợ cho TCP/IP Vâng.
Giao thức hỗ trợ cho PROFIBUS Vâng.
Giao thức hỗ trợ cho CAN Vâng.
Giao thức hỗ trợ cho Modbus Vâng.
Ứng dụng trong khu vực nội thất và thương mại được phép Vâng.
Bảo vệ quá tải động cơ Lớp 10 bảo vệ quá tải động cơ theo Điều 430 của NEC và bảo vệ động cơ nhiệt độ quá cao theo Điều 430.126 (A) của NEC.
Độ khoan dung tần số đầu vào 47 Hz
Chu kỳ làm việc của bộ mã hóa 50% ± 10%
Độ dung nạp điện áp -10 %
Nhân tố công suất di chuyển (tất cả các ổ đĩa) 0.98 trên phạm vi tốc độ
Chỉ số mạch ngắn, tối đa 200000 amps đối xứng
Phạm vi điện áp đầu ra 0 đến điện áp động cơ định số
Loại mã hóa Tăng dần, kênh kép
Đi bộ qua năng lượng 15 millisecond với tải đầy đủ
Chuyến đi mạch ngắn Giai đoạn đến giai đoạn trên đầu ra ổ đĩa
Chuyến đi lỗi mặt đất Giai đoạn-đất trên đầu ra ổ đĩa
Tỷ lệ động cơ với động cơ, phút Khuyến nghị tỷ lệ không dưới 1:2
Phòng chống tiếng ồn theo logic điều khiển Dòng điện thông qua mưa lên đến đỉnh 1500V
Đường chuyển tiếp Tối đa 6000 volt đỉnh cho IEEE C62.41-1991
Đánh giá dòng mạch ngắn, tối đa Điện cắt ngắn tối đa để phù hợp với khả năng bảo hiểm / ngắt mạch được chỉ định
Lượng quá tải liên tục Khả năng quá tải 110% trong tối đa 1 phút, 150% quá tải trong tối đa 3 giây

Xây dựng

Chiều cao, khoảng IP66, NEMA/UL loại 4X/12 cho sử dụng trong nhà: 350 mm
Độ sâu, khoảng IP66, NEMA/UL loại 4X/12 cho sử dụng trong nhà: 210,7 mm
Chiều rộng, khoảng IP66, NEMA/UL loại 4X/12 cho sử dụng trong nhà: 219,9 mm
Trọng lượng, khoảng IP66, NEMA/UL loại 4X/12 cho sử dụng trong nhà: 9,13 kg

Môi trường

Độ cao Tối đa 1000 m (3300 ft) mà không giảm độ cao
Mức độ bảo vệ (NEMA) 1
Nhiệt độ không khí xung quanh, tối đa IP20, NEMA/UL Type 1: 0...50 °C (32...122 °F) mà không bị giảm độ
Không khí Không được lắp đặt trong một khu vực mà không khí xung quanh có chứa khí bay hơi hoặc ăn mòn, hơi hoặc bụi.lưu trữ ổ đĩa nơi nó không tiếp xúc với khí quyển ăn mòn
Nhiệt độ lưu trữ -40 °C
Độ ẩm tương đối 5...95% không ngưng tụ
Mức ô nhiễm 1 theo EN 61800-5-1 Không có ô nhiễm xảy ra, chỉ có ô nhiễm khô không dẫn, và không có ảnh hưởng
Mức ô nhiễm 4 theo EN 61800-5-1 Ô nhiễm tạo ra sự dẫn điện lâu dài do, ví dụ, bụi dẫn điện, mưa hoặc tuyết
Mức ô nhiễm 3 theo EN 61800-5-1 Ô nhiễm dẫn điện xảy ra, ô nhiễm không dẫn điện khô xảy ra và trở thành dẫn điện do ngưng tụ
Mức ô nhiễm 2 theo EN 61800-5-1 Thông thường chỉ có ô nhiễm không dẫn điện xảy ra, Thỉnh thoảng một tính dẫn điện tạm thời, gây ra bởi ngưng tụ được mong đợi khi động cơ không hoạt động
Mức độ ô nhiễm môi trường xung quanh Tất cả các khoang được chấp nhận cho mức độ ô nhiễm 1 và 2, một khoang đáp ứng hoặc vượt quá IP54, NEMA / UL loại 12, được yêu cầu cho mức độ ô nhiễm 3 và 4
