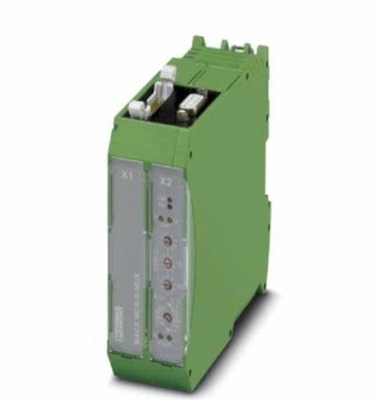

NS 35/7.5 hoặc NS 32 Phoenix Contact 2865599 Sensor HART Multiplexer Protocol Type HART

Phoenix Contact - MACX Analog Series Signal Conditioning & Signal Converters MACX AnalogMáy điều hòa tín hiệu cung cấp an toàn xuất sắc cho các ứng dụng đòi hỏi bảo vệ chống nổ toàn diện và an toàn chức năng.xử lý tín hiệu analog và kỹ thuật số không có nhiễuNgoài việc bảo vệ nổ cho tất cả các vùng và nhóm vật liệu, MACX Analog cung cấp an toàn chức năng theo SIL IEC / EN 61508 và PL EN ISO 13849.Lợi ích:

• Chất lượng tín hiệu cao với cách ly điện an toàn và tuổi thọ dài nhờ tự sưởi ấm thấp
• Tiết kiệm không gian đáng kể với chiều rộng tổng thể chỉ 12,5 mm cho các chức năng tiêu chuẩn một và hai kênh
• Nguồn cung cấp linh hoạt: nối điện 24 V mô-đun với thông báo lỗi nhóm hoặc đầu vào phạm vi rộng lên đến 230 V AC/DC
• Công nghệ kết nối thân thiện với dịch vụ với các khối đầu cuối có mã, có thể cắm, với kết nối vít hoặc đẩy tùy chọn
• Kết nối tín hiệu nhanh với các máy vận chuyển kết thúc nhỏ gọn và mạnh mẽ cho hệ thống cáp

• Số mặt hàng	2865599
  Đơn vị đóng gói	1 phần trăm
  Số lượng đặt hàng tối thiểu	1 phần trăm
  Chìa khóa bán hàng	C402
  Chìa khóa sản phẩm	CK11ZZ
  Trang danh mục	Trang 172 (C-5-2019)
  GTIN	4046356153898
  Trọng lượng mỗi miếng (bao gồm bao bì)	206.4 g
  Trọng lượng mỗi mảnh (không bao gồm đóng gói)	206.4 g
  Số thuế quan hải quan	85176200
  Đất nước xuất xứ	DE

• Dữ liệu thương mại chính

  Chìa khóa lệnh	2865599
  Đơn vị đóng gói	1 phần trăm
  Trang danh mục	Trang 166.
  GTIN	4046356153898
  Trọng lượng mỗi miếng (không bao gồm đóng gói)	211.400 g
  Số thuế quan hải quan	85176200
  Đất nước xuất xứ	DE (Đức)

  Kích thước

  Chiều rộng	35.2 mm
  Chiều cao	99 mm
  Độ sâu	114.5 mm

  Điều kiện môi trường

  Nhiệt độ môi trường (hoạt động)	-20 °C... 60 °C
  Nhiệt độ môi trường (lưu trữ/chải chuyển)	-40 °C... 80 °C
  Độ ẩm tương đối tối đa cho phép (hoạt động)	≤ 95% (không ngưng tụ)

  Giao diện thiết bị trường (HART)

  Các kênh	16 hoặc 32; điều chỉnh bằng cách sử dụng một công tắc
  Phương pháp kết nối	Cáp băng phẳng, 14 vị trí (bao gồm)
  Tín hiệu	HART FSK
  Thông số kỹ thuật HART	HART Field Communication Protocol Rev. 6.0 (đối tương thích giảm xuống đến Rev. 4.0); FSK Physical Layer Specification (Rev. 8.1)
  Hiển thị truyền dữ liệu	Hai màu vàng "Tx" và "Rx" "HART" đèn LED
  Lỗi hiển thị	Đèn đèn LED "ERR" màu đỏ (bật nhấp nháy trong trường hợp có lỗi trong bus HART)

  Giao diện RS-485

  Phương pháp kết nối	Bộ kết nối nữ D-SUB-9
  Tín hiệu	RS-485
  Kiểm soát luồng dữ liệu/Protocol	Tương thích với máy chủ OPC HART, PDM, PRM và FDT/DTM
  Số máy multiplex HART trên mỗi phân đoạn xe buýt	Tối đa 31
  Cài đặt địa chỉ	0...127; sử dụng một công tắc xoay ở phía trước
  Tỷ lệ dữ liệu	9600 / 19200 / 38400 / 57600 [bps]; thông qua công tắc quay ở phía trước
  Chiều dài truyền tải	≤ 1200 m
  Hiển thị	Hai đèn LED màu vàng "Tx" và "Rx" "RS-485"

  Dữ liệu chung

  Điện áp cung cấp	24 V DC
  Phạm vi điện áp cung cấp	18 V... 31,2 V
  Tiêu thụ dòng điện thông thường	55 mA
  Tiêu thụ điện danh nghĩa	1.35 W
  Hiển thị điện áp hoạt động	Đèn LED màu xanh lá cây "PWR"
  Kiểm tra điện áp thấp	Có (không có thiết bị / trạng thái đầu ra bị lỗi)
  Phân lập galvan của tín hiệu HART/RS-485	350 V AC
  Sự cô lập galvan của các tín hiệu HART giữa nhau	100 V DC (capacitive)
  Phân cách galvan của tín hiệu/nhiệm HART	350 V AC
  Phân cách galvanic của RS-485/cung cấp	350 V AC
  Giám sát lỗi	Lỗi bộ xử lý: đèn LED "PWR" nhấp nháy; lỗi trong giao tiếp HART: đèn LED "ERR" nhấp nháy
  Phù hợp	Phù hợp với CE
