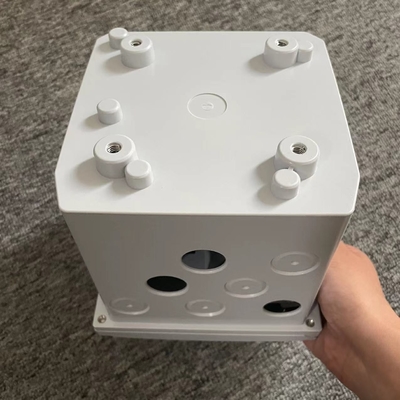

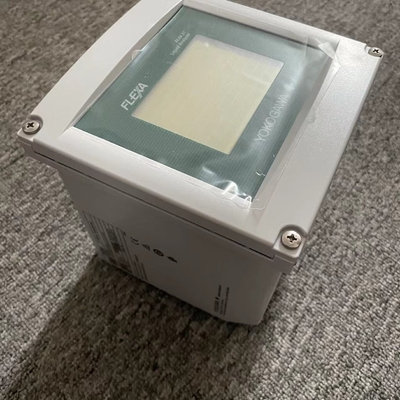

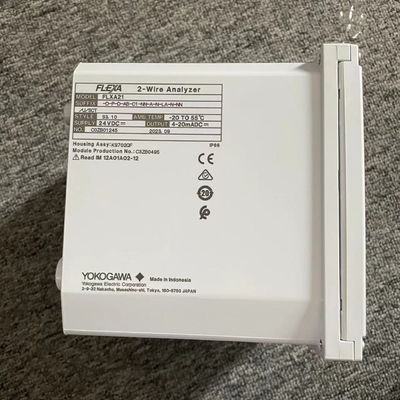

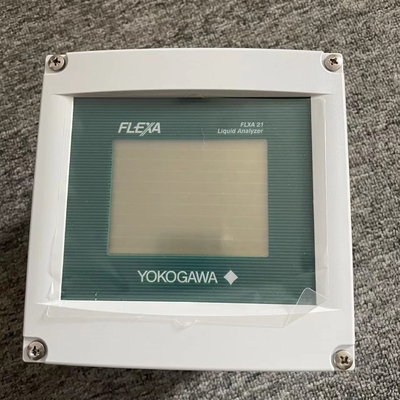

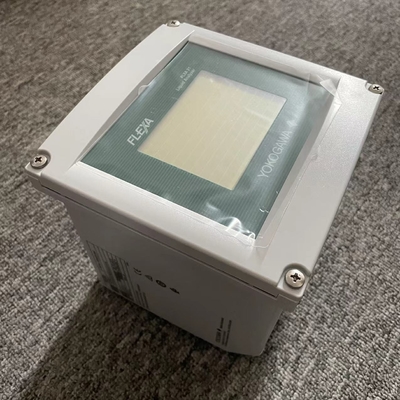

Máy phân tích dòng Yokogawa FLEXA gốc FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Giá thấp

Home display (khi hai cảm biến được kết nối) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Hình 1.8 Ví dụ về màn hình Home màn hình Home màn hình xuất hiện khi khởi động khi hai cảm biến được kết nối và màn hình MONITOR bị vô hiệu hóa. (Màn hình đầu tiên không có sẵn khi chỉ có một cảm biến được kết nối) A: Giá trị đo: Giá trị chính (những ký tự lớn / người dùng có thể chọn) B, C: Giá trị đo:Các giá trị thứ cấp và thứ ba (những ký tự nhỏ) D: Đơn vị cho giá trị chính E: Số thẻ (có thể lập trình bởi người dùng) F: Số cảm biến G: Chỉ số sức khỏe cảm biến (nhiều hơn ■ chỉ ra tình trạng tốt hơn.) H:Chỉ số giữ/Rửa (chỉ xuất hiện trong các hoạt động giữ/Rửa) J: Hiển thị đầu ra tương tự và tham số (ví dụ: PH1... PH = Parameter, 1 = số cảm biến) K: Chỉ báo lỗi / Cảnh báo (được chỉ ra trong trạng thái nhấp nháy chỉ trong tình trạng lỗi / Cảnh báo) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 mV Tag: PH pH Dữ liệu tính toán 4mA PH1 20mA pH 10.38 R ((1) 25.0 °C 19 mV pH 10.38 Tag:PH Hệ thống dư thừa Hình 1.9 Ví dụ về hiển thị dữ liệu được tính toán tại nhà và hệ thống dư thừa n Zoom hiển thị tiếp theo 20 12 4 mA 15.00 HOLD FAIL WASH Next Hình 1.10 Ví dụ về màn hình zoom màn hình zoom xuất hiện khi nhấn nút Zoom trên màn hình chính.Màn hình Zoom hiển thị một hiển thị đồ họa dễ đọc của trạng thái đầu ra. Nhấn Next hiển thị trạng thái liên lạc nếu giao tiếp được thiết lập cho nhà phân phối PH201G. Nhấn Next một lần nữa hiển thị thông tin trạng thái của thiết bị. <1.Bước giới thiệu và mô tả chung> 1-9 IM 12A01A02-01E Phiên bản thứ 9 : 23 tháng 3 năm 2018-00 n Hiển thị xu hướng 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Tiêu chí Tiêu chí Tiêu chí Tiêu chuẩn Tiến trình Giá trị Thời gian:Giá trị đo (pH) Giá trị tối đa trên màn hình này Giá trị tối thiểu trên màn hình này PH pH1 A D B G E C F Hình 1.11 Ví dụ về hiển thị xu hướng Hiển thị xu hướng Hiển thị xu hướng xuất hiện khi nhấn nút xu hướng trên màn hình Zoom. A: trục X; trục thời gian (người dùng có thể lập trình từ 15 phút đến 14 ngày) B:Trục Y; Trục giá trị đo (có thể lập trình bởi người dùng) C: Mã số D: Giá trị đo hiện tại với đơn vị E: Xu hướng (giá trị tối đa, tối thiểu và trung bình trong thời gian cập nhật hiển thị) F:Biểu tượng (giá trị đo hiện tại), và giá trị tối đa và tối thiểu cho đến khi cập nhật hiển thị) G: Chỉ báo lỗi / Cảnh báo (được chỉ ra bằng cách nhấp nháy chỉ trong trạng thái lỗi / Cảnh báo)
