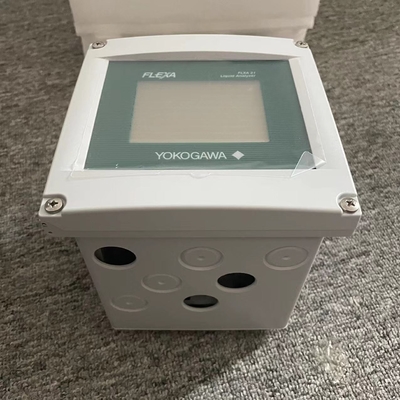

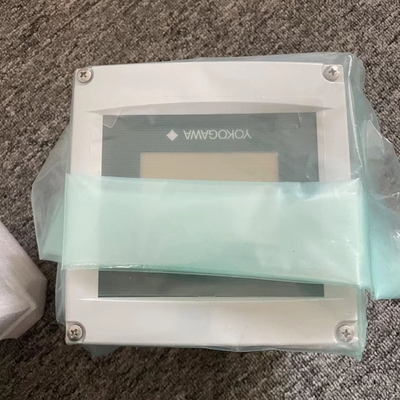

Yokogawa FLEXA Series Analyzers FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-N-NN Bộ phân tích hệ thống hai dây

FLXA202/FLXA21 là chống thời tiết và có thể được lắp đặt cả bên trong và bên ngoài.được lắp đặt càng gần cảm biến càng tốt để tránh các đường dây dài giữa thiết bị và cảm biếnKhi sử dụng cảm biến pH, chiều dài cáp bao gồm cáp cảm biến không nên vượt quá 20 mét (65,6 ft); 60 mét (197 ft) khi sử dụng hộp mở rộng BA10 và cáp WF10.Đối với một cảm biến dẫn điện, đường dây không nên vượt quá 60 mét (197 feet)Đối với oxy hòa tan, đường dây cảm biến không nên vượt quá 30 mét (100 feet). Đối với SENCOM pH / ORP, đường dây cảm biến không nên vượt quá 20 mét (65.6 feet).Chọn một vị trí lắp đặt nơi nhiệt độ và độ ẩm môi trường trong giới hạn của các thông số kỹ thuật thiết bị (xem chương 2). Nếu thiết bị được lắp đặt bên ngoài và tiếp xúc trực tiếp với ánh sáng mặt trời, nên sử dụng nắp che nắng. Nhiệt độ hoạt động xung quanh: -20 đến +55 oC Nhiệt độ lưu trữ: -30 đến +70 oC Độ ẩm:10 đến 90% RH ở 40oC (Không ngưng tụ) Chọn một vị trí lắp đặt đáp ứng các điều kiện sau:. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (Mỹ), Type 4X ((Canada

Phương pháp kết nối đầu cuối nối đất khác nhau cho FLXA202 và FLXA21. Vì sự an toàn của người dùng và để bảo vệ thiết bị chống lại sự can thiệp,Bộ chứa biến tần phải luôn luôn được kết nối với một mặt đất lớp D (một điện trở mặt không quá 100 ohm). l Giao nối nhà máy FLXA202 Sử dụng đầu cuối bên ngoài nhà máy chuyển đổi để nối đất (Hình 2.9A). Sử dụng đầu cuối vòng. Khi kết nối bộ chuyển đổi với bộ phân phối,kết nối tấm chắn của một cáp được bảo vệ hai lõi với đầu cuối trên khối đầu cuối trong bộ chuyển đổi. Không kết nối tấm chắn với đầu nối đất trong máy phân phối. l Bắt đất vỏ FLXA21 Kết nối một cáp riêng biệt để nối đất với khối đầu nối trong vỏ (Hình 2.9B).Sử dụng một cáp có đường kính bên ngoài là 3.4 đến 7 mm. Vì dây cáp rất mỏng, đặt tay áo bên trong nắp tiêu chuẩn của tuyến cáp và đưa dây cáp qua nó.Khi kết nối bộ chuyển đổi với bộ phân phối, kết nối tấm chắn của một cáp chắn hai lõi với đầu cuối trên khối đầu cuối trong bộ chuyển đổi.
