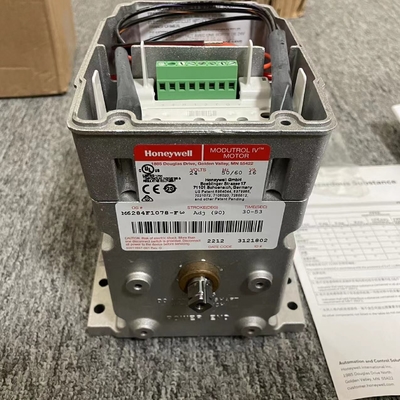

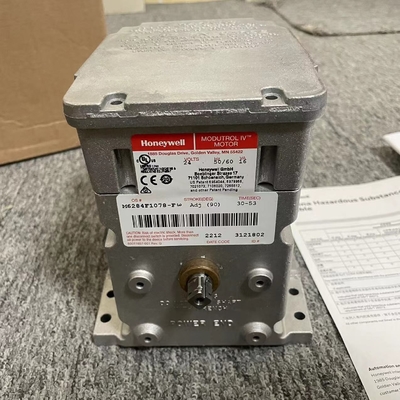

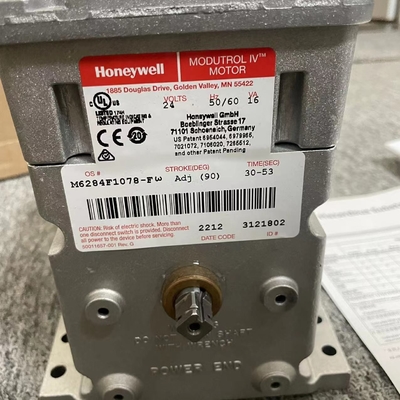

Honeywell gốc M6284F1078-F Modutrol Motor Servo Actuator Stock với giá tốt nhất

Đối với các động cơ không theo đường dây non-tradline ONLISETTING 160° STROKE1.Động cơ vào vị trí trung tâm như các mô hình không có biến áp nội bộConnect 24 Vac đến các đầu cuối động cơ 2 và 3 đến động cơ truyền động, các đầu cuối i và 3 để lái xe bị khóa theo hướng ngược như vi phạm từ DOWVBT cho đến khi động cơ đạt đến vị trí giữa.Các mô hình có bộ biến áp nội bộ-Connectjumper từ R đến 2 để lái động cơ mở (theo chiều kim đồng hồ nhìn từ đầu nguồn), hoặc từ đầu cuối R đến i để lái động cơ đóng (đối ngược nhìn từ đầu năng lượng) cho đến khi động cơ đạt đến vị trí giữa.Xem hình 14.3.Insert 1/8 inch,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4. Đặt 1/8 inch. lưỡi máy cuộn vào khe cắm bên ngoài màu vàng và MOVETOPO của máy cuộn theo chiều kim đồng hồ.Lặp lại trong khe cắm liên tiếp cho đến khi cam bên ngoài dừng lại theo chiều kim đồng hồ.
5Kiểm tra động cơ trước khi kết nối.6. Kết nối lại bộ điều khiển, thay thế

Đặc điểm • Thay thế động cơ M644, M944B,E,G,H,J,K,R,S và M945B,C,G,K,L,AD. • Hộp nối tích hợp cung cấp bảo vệ thời tiết NEMA 3.• Trở lại mùa xuân tích hợp đưa động cơ trở lại vị trí bình thường khi điện bị gián đoạn. • Động cơ và mạch hoạt động từ 24 Vac. Các mô hình có sẵn với bộ biến áp được lắp đặt tại nhà máy, hoặc một bộ biến áp nội bộ được thêm trường.• Các thiết bị đầu cuối kết nối nhanh là tiêu chuẩn. • Chốt điều chỉnh để phù hợp với chiều cao trục của động cơ cũ có sẵn. • Động cơ có đường đạp điều chỉnh trường (90 ° đến 160 °). • Bộ chứa nhôm đúc.• Các công tắc phụ trợ tích hợp có sẵn được lắp đặt tại nhà máy, hoặc có thể được thêm vào trường. • Tiêu chuẩn thời gian danh nghĩa là 30 giây (90° nhịp), và 60 giây (160° nhịp).• Các động cơ quay trở lại mùa xuân có thể vận hành các liên kết van từ trục cuối điện hoặc trục cuối phụ trợ cho các ứng dụng van đóng hoặc mở bình thường. • Tất cả các mô hình đều có trục kép (được nhúng và chạm vào cả hai đầu). • Tất cả các mô hình đều có các cam chuyển mạch phụ trợ. • Động lực cố định trong toàn bộ phạm vi điện áp.• Các động cơ được thiết kế cho các van và bộ đệm mở hoặc đóng bình thường. • Các mô hình dòng 62 bao gồm điện cách ly phản hồi potentiometer cung cấp chỉ định vị trí trục. • Các mô hình dòng 62 TRADELINE có phản hồi tuyến tính,có thể cấu hình để làm nô lệ các động cơ Series 90. C
