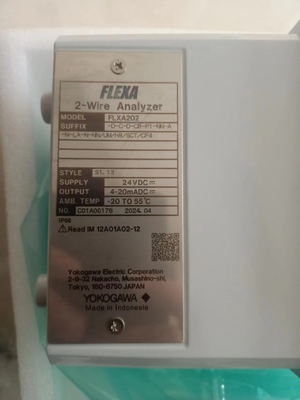

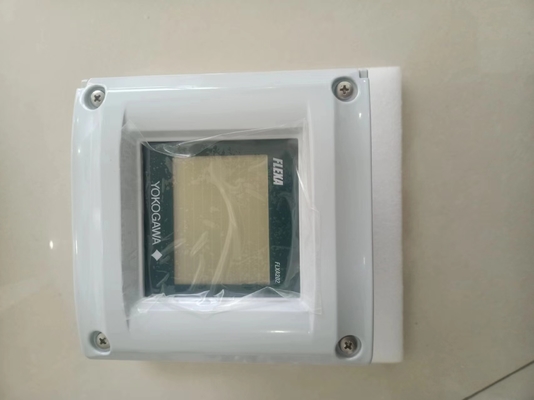

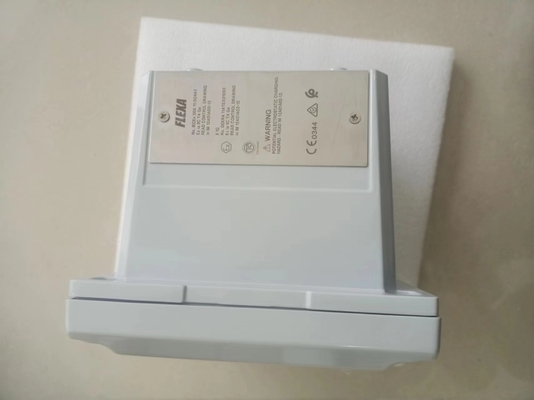

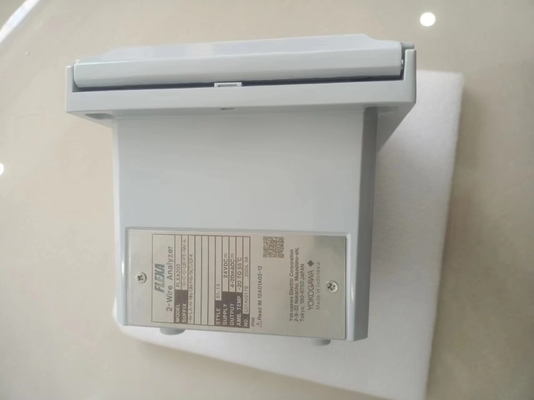

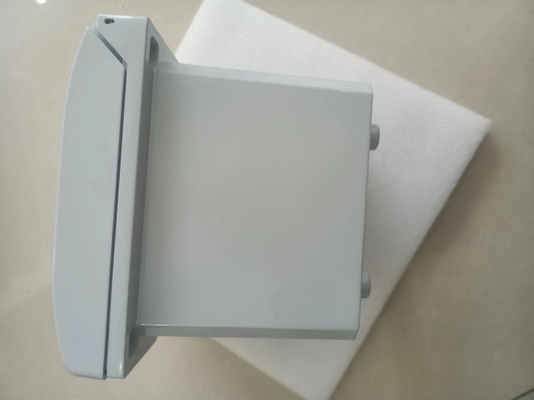

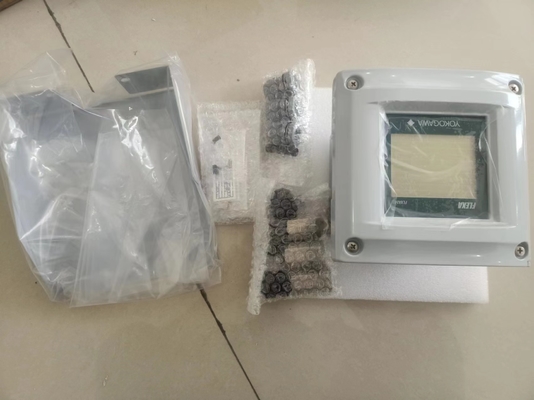

Máy phát truyền hai kênh gốc YOKOGAWA FLXA202 FLXA202-D-B-D-AB-P1-NN-A-N-LA-N-NN/CD4

Tổng quát Máy phân tích 2 dây FLXA®202, một mô hình của loạt FLEXA®, cung cấp phép đo cảm biến đơn hoặc kép.Máy phân tích được thiết kế theo mô-đun cung cấp 4 loại đo lường pH / ORP (tiềm năng giảm oxy hóa), kết nối dẫn điện (SC), dẫn điện cảm ứng (ISC) hoặc oxy hòa tan (DO) với mô-đun cảm biến tương ứng. Đối với phép đo cảm biến kép,sự kết hợp của hai đầu vào cảm biến cùng loại pH/ORP và pH/ORP (chỉ cảm biến tương tự), SC và SC, và DO và DO có sẵn với hai mô-đun cảm biến.Số lượng dữ liệu được tính toán từ hai thông số đo có thể được chọn cho mỗi phép đoTrên hệ thống dư thừa được xây dựng trên hai tham số đo của hai đầu vào cảm biến,tham số đầu ra chính tự động chuyển sang đầu ra cảm biến thứ hai trong trường hợp tình trạng hỏng cảm biến chínhNgoài các cảm biến pH / ORP tương tự thông thường, bộ phân tích FLXA202 có thể được kết nối với cảm biến kỹ thuật số của Yokogawa, FU20F / FU24F / SC25F Digital pH / ORP SENCOM® Sensor.Trong FLXA202 Human Machine Interface (HMI), máy phân tích loại 2 dây FLXA202 cung cấp hoạt động màn hình cảm ứng dễ dàng và cấu trúc menu đơn giản trong 12 ngôn ngữ.Máy phân tích FLXA202 tự động nhận ra các mô-đun cảm biến được cài đặt và chuẩn bị các menu cần thiết cho cấu hình chính xác, ngay cả cho phép đo hai cảm biến. Để đo ngay lập tức, FLXA202 cung cấp chức năng cài đặt nhanh. Màn hình cài đặt nhanh xuất hiện khi máy phân tích được bật. Chỉ một vài cài đặt ngày / giờ,ngôn ngữ, cấu hình cảm biến cơ bản và đầu ra sẽ bắt đầu đo.FLXA202 cung cấp độ chính xác tốt nhất trong phép đo với chức năng bù đắp nhiệt độ và chức năng hiệu chuẩn. Chẩn đoán cảm biến và chỉ báo sức khỏe cảm biến làm cho phép đo lường đáng tin cậy. Sách nhật ký các sự kiện và dữ liệu chẩn đoán là một nguồn thông tin hữu ích cho bảo trì.Đối với nhiều môi trường công nghiệp, FLXA202 được thiết kế với vỏ của hợp kim nhôm đúc với lớp phủ chống ăn mòn.ISC và DO • đo lường cảm biến kép trên máy phân tích loại 2 dây; pH/ORP và pH/ORP, SC và SC, and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN ©Copyright Sep. 2015 2nd Edition Feb. 02, 2016 2 Tất cả các quyền được bảo lưu. Bản quyền © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN n Thông số kỹ thuật chung 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: Đối tượng đo có sẵn phụ thuộc vào một mô-đun cảm biến được lắp đặt trên máy phân tích. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP và pH/ORP (cảm biến tương tự) SC và SC DO và DO 2.PH/Khả năng giảm oxy hóa (pH/ORP) với các cảm biến tương tự ■ Thông số kỹ thuật đầu vào Nhóm đầu vào kháng cự cao kép (≥1012 Ω) ■ Phạm vi pH đầu vào: -2 đến 16 pH (với tùy chọn /K: 0 đến 14 pH) ORP: -1500 đến 1500 mV rH: 0 đến 100 rH Nhiệt độ: Pt1000: -30 đến 140 oC Pt100: -30 đến 140 oC 6.8k: -30 đến 140 oC PTC10k: -30 đến 140 oC NTC 8k55:-10 đến 120 oC: -30 đến 140 oC PTC500: -30 đến 140 oC ■ Phạm vi pH đầu ra: min span 1 pH max. span 20 pH ORP: min span 100 mV max. span 3000 mV rH: min span 2 rH max. span 100 rH Nhiệt độ: min span 25 oC max.span 170 oC ■ Hiệu suất (Chính xác) (Các thông số kỹ thuật được thể hiện bằng đầu vào mô phỏng) Độ tuyến tính pH: ±0,01 pH Lặp lại: ±0,01 pH Độ chính xác: ±0,01 pH ORP tuyến tính: ±1 mV Lặp lại: ±1 mV Độ chính xác: ±1 mV Nhiệt độ với Pt1000, 6.8k, PTC10k, NTC 8k55, 3k Balco,PTC500 Tính tuyến tính: ±0,3 oC Lặp lại: ±0,1 oC Độ chính xác: ±0,3 oC với Pt100 Tính tuyến tính: ±0,4 oC Lặp lại: ±0,1 oC Độ chính xác: ±0,4 oC 2-2.Độ dẫn (SC) ■ Thông số kỹ thuật đầu vào đo hai hoặc bốn điện cực với kích thích sóng vuông, sử dụng cáp tối đa 60m (200ft) (WU40 / WF10) và các hằng số tế bào từ 0,005 đến 50,0 cm-1 ■ Khả năng dẫn trong phạm vi đầu vào: tối thiểu: 0 μS / cm tối đa: 200 mS x (hằng số tế bào) (trên phạm vi 2000 mS / cm) Khả năng kháng: tối thiểu.: 0,005 kΩ / (Cell constant) max.: 1000 MΩ x cm Nhiệt độ: Pt1000: -20 đến 250 oC Pt100: -20 đến 200 oC Ni100: -20 đến 200 oC NTC 8k55: -10 đến 120 oC Pb36 ((JIS NTC 6k):-20 đến 120 oC ■ Độ dẫn trong phạm vi đầu ra: tối thiểu 0,01 μS/cm tối đa 2000 mS/cm (tối đa 90% không áp lực) Kháng: tối thiểu 0,001 kΩ x cm tối đa 1000 MΩ x cm (tối đa 90% không áp lực) Nhiệt độ: tối thiểu 25 oC tối đa.span 270 oC ■ Hiệu suất (Chính xác) (Các thông số kỹ thuật được thể hiện bằng các đầu vào mô phỏng).) Tính dẫn điện 2 μS x K cm-1 đến 200 mS x K cm-1 Độ chính xác: ±0.5%F.S. 1 μS x K cm-1 đến 2 μS x K cm-1 Độ chính xác: ±1%F.S. Kháng điện 0.005kΩ / K cm-1 đến 0.5MΩ / K cm-1 Độ chính xác: ±0.5%F.S 0.5MΩ / K cm-1 đến 1MΩ / K cm-1 Độ chính xác: ± 1% F.S Nhiệt độ với Pt1000, Pb36, Ni100 Độ chính xác: ± 0,3 oC với Pt100, NTC 8k55 Độ chính xác: ± 0,4 oC Bảng bù nhiệt độ NaCl: ± 1 % Ma trận: ± 3 % Phản ứng bước:90% (< 2 thập kỷ) trong 7 giây: "FS" có nghĩa là giá trị thiết lập tối đa của đầu ra phân tích. "K" có nghĩa là hằng số tế bào.
