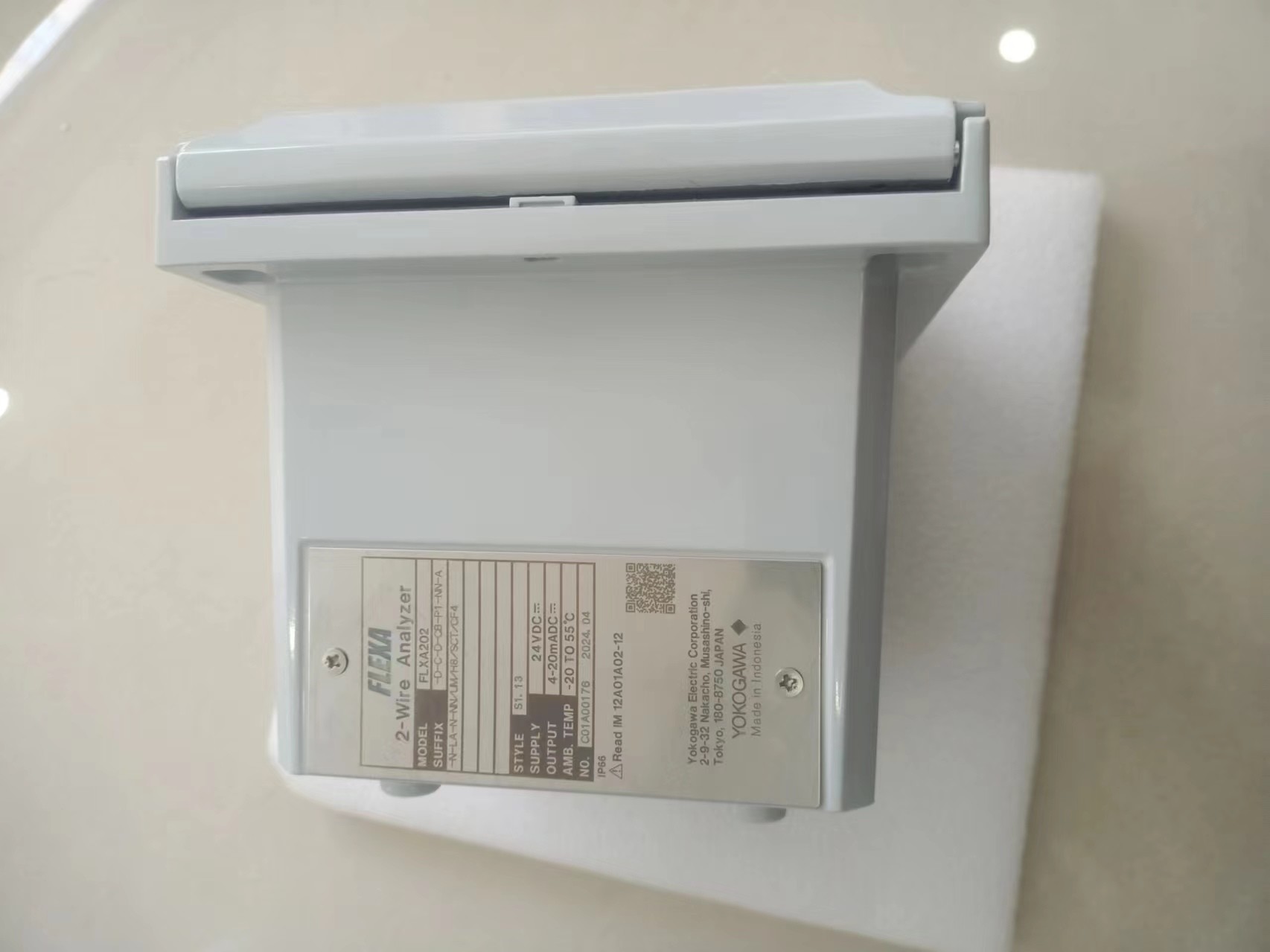

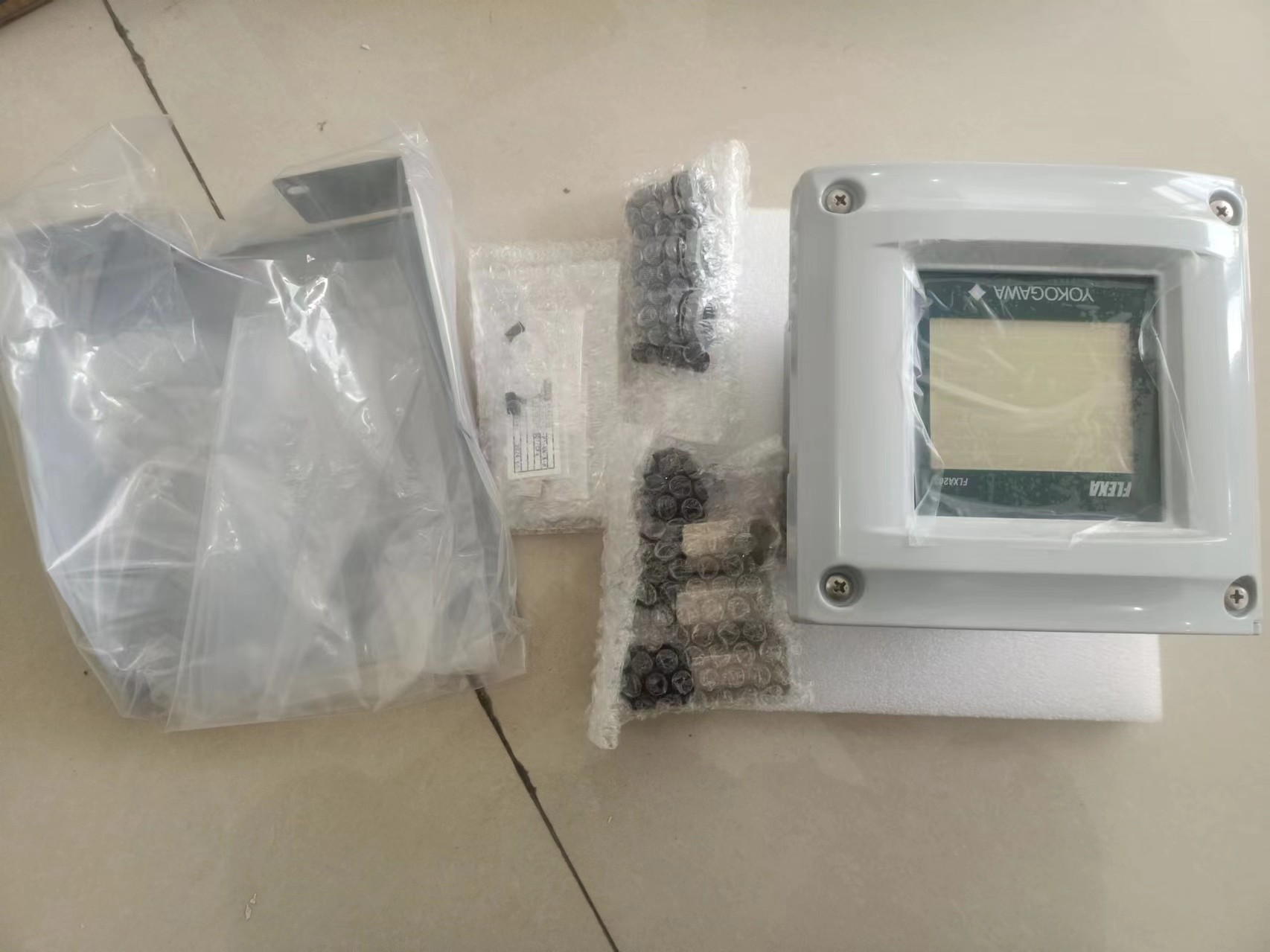

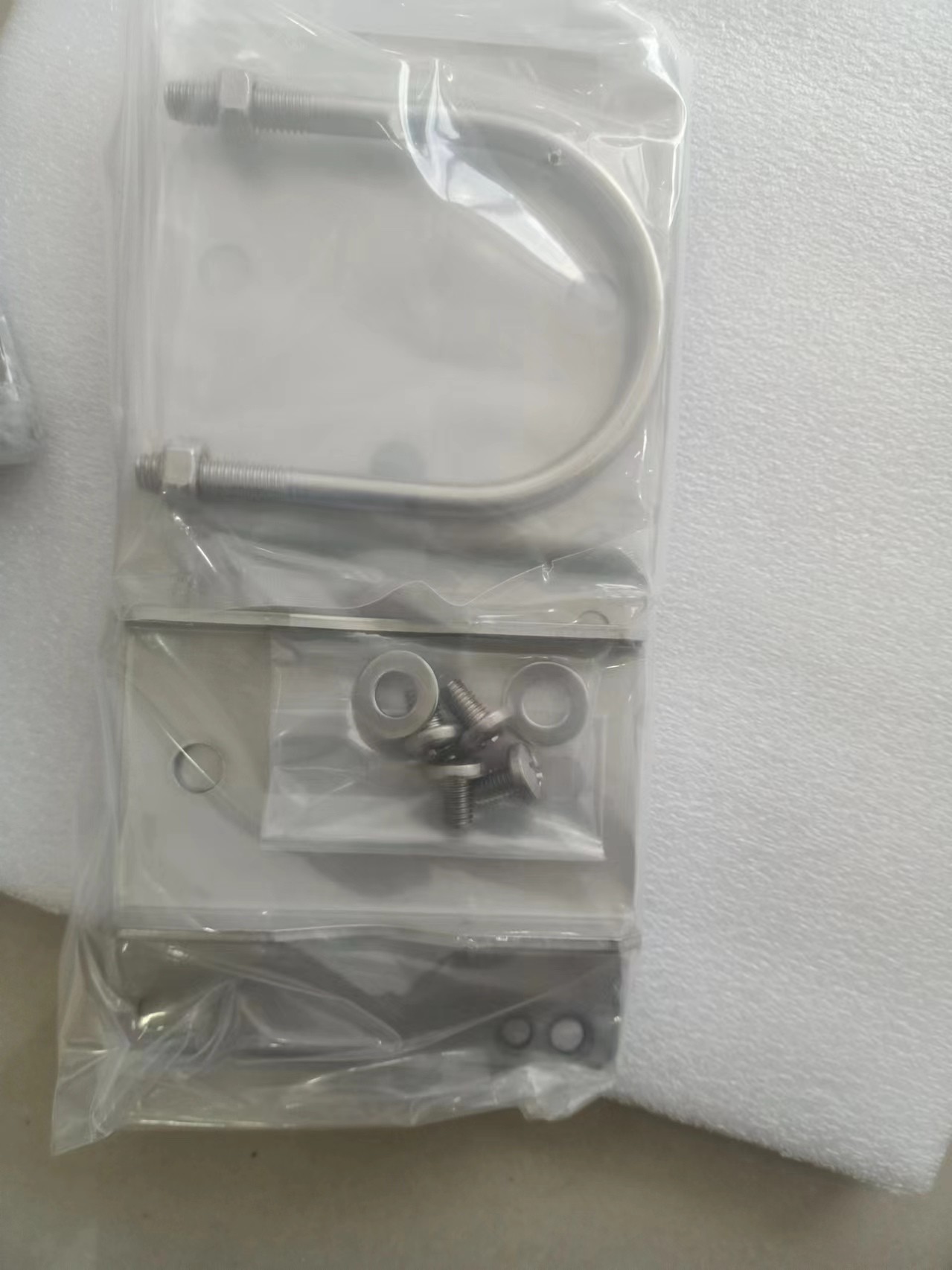

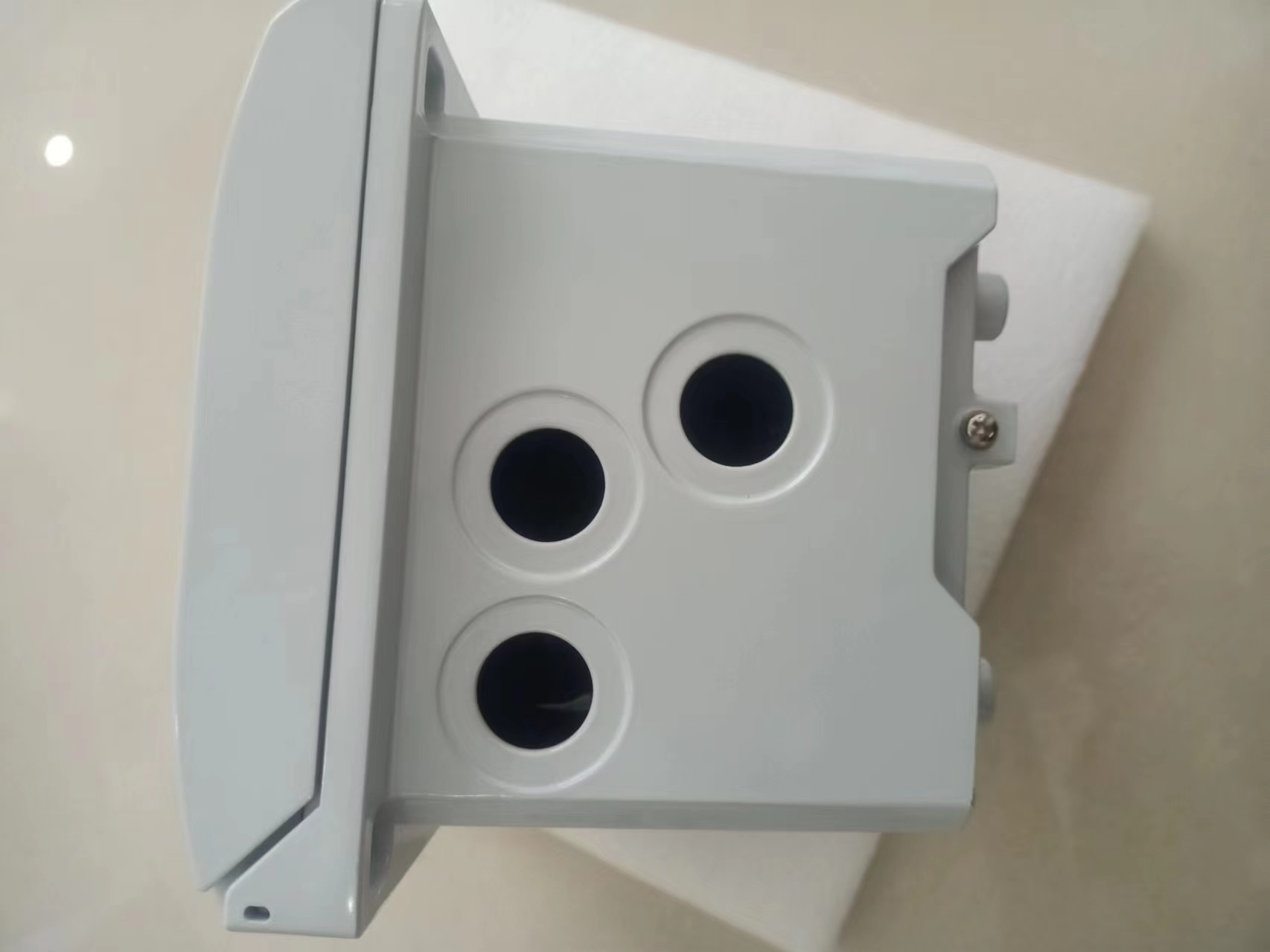

Yokogawa FLXA202 2-Wire Dual Channel Transmitter / Analyzer từ Nhật Bản OEM tùy chỉnh

Độ dẫn điện cảm ứng (ISC) ■ Thông số kỹ thuật đầu vào tương thích với dòng dẫn điện cảm ứng Yokogawa ISC40 với cảm biến nhiệt độ tích hợp: NTC30k hoặc Pt1000. ■ Độ dẫn điện đầu vào:0 đến 2000 mS/cm ở nhiệt độ tham chiếu 25 oCNhiệt độ: -20 đến 140 oC Độ dài cáp: tối đa 60 mét tổng chiều dài của cáp cảm biến cố định + cáp mở rộng WF10 ((J).Ảnh hưởng của cáp có thể được điều chỉnh bằng cách thực hiện một AIR CAL với cáp kết nối với một tế bào khô. ■ Phạm vi đầu ra Độ dẫn điện: vòng tròn: 100 μS / cm tối đa vòng tròn: 2000 mS / cm (tối đa 90% nén không) Nhiệt độ: vòng tròn tối đa 25 oC.span 160 oC ■ Hiệu suất (Chính xác) (Các thông số kỹ thuật được thể hiện bằng đầu vào mô phỏng) (Phạm vi đầu ra là 0-100 μS/cm hoặc nhiều hơn) Tính dẫn: Đường thẳng: ±(0,4 % F.S. + 0,3 μS/cm) Lặp lại: ±(0,4 % F.S. + 0,3 μS/cm) Nhiệt độ: ±0,3 oC Phản ứng bước:90% (< 2 thập kỷ) trong 8 giây: "FS" có nghĩa là giá trị thiết lập tối đa của đầu ra của máy phân tích. 2-4. Oxy hòa tan (DO) ■ Thông số kỹ thuật đầu vào FLXA202 chấp nhận đầu ra từ các cảm biến Oxy hòa tan được phủ màng.Những cảm biến này có thể là loại Galvanic, trong đó cảm biến tạo ra điện áp điều khiển của riêng nó hoặc loại Polarographic, trong đó cảm biến sử dụng điện áp điều khiển bên ngoài từ bộ chuyển đổi.Phạm vi đầu vào là 0 đến 50 μA cho các cảm biến Galvanic và 0 đến 1 micro A cho các cảm biến Polarographic. Để bù đắp nhiệt độ, FLXA202 chấp nhận các yếu tố Pt1000 (dữ liệu DO30) và NTC22k (dữ liệu OXYFERM và OXYGOLD).:-20 đến 150 oC Lưu ý: Nhiệt độ quá trình cho DO30 là 0 đến 40 oC Các cảm biến Hamilton: Oxyferm: Phạm vi đo: 10 ppb đến 40 ppm Phạm vi nhiệt độ: 0 đến 130 oC Oxygold G: Phạm vi đo:2 ppb đến 40 ppm Phạm vi nhiệt độ: 0 đến 130 oC Oxygold B: Phạm vi đo: 8 ppb đến 40 ppm Phạm vi nhiệt độ: 0 đến 100 oC ■ Phạm vi đầu ra nồng độ DO: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % bão hòa: tối thiểu: 10 % tối đa: 600 % Nhiệt độ: tối thiểu 25 oC tối đa 170 oC ■ Hiệu suất (Chính xác) (Các thông số kỹ thuật được thể hiện bằng các đầu vào mô phỏng) Hiệu suất trong chế độ ppm: Đường thẳng: ± 0.05 ppm hoặc ±00,8% F.S, tùy thuộc vào số lớn hơn Sự lặp lại: ±0,05 ppm hoặc ±0,8% F.S, tùy thuộc vào số lớn hơn Độ chính xác: ±0,05 ppm hoặc ±0,8% F.S, tùy thuộc vào số lớn hơn Hiệu suất trong chế độ ppb: Độ tuyến tính: ±1 ppb hoặc ±0.8% F.S, tùy thuộc vào số lượng lớn nhất Lặp lại: ± 1 ppb hoặc ± 0,8% F.S, tùy thuộc vào số lượng lớn nhất Độ chính xác: ± 1 ppb hoặc ± 0,8% F.S, tùy thuộc vào số lượng lớn nhất Nhiệt độ tuyến tính: ± 0,3 oC Lặp lại: ± 0,1 oC Độ chính xác:± 0,3 oC Lưu ý: "FS" là giá trị thiết lập tối đa của đầu ra của máy phân tích. 2-5. pH/Oxidation-reduction Potential (pH/ORP) với cảm biến kỹ thuật số,FU20F pH/ORP SENCOM Sensor ■ Thông số kỹ thuật đầu vào Truyền thông kỹ thuật số hai chiều (RS-485) giữa FU20F và FLXA202 ■ Phạm vi đầu vào (tùy thuộc vào FU20F) pH: 0 đến 14 pH ORP: -1500 đến 1500 mV rH: 0 đến 100 rH Nhiệt độ: -10 đến 105 oC ■ Phạm vi đầu ra pH: min span 1 pH max. span 20 pH ORP: min span 100 mV max. span 3000 mV rH: min span 2 rH max.span 100 rH Nhiệt độ: min. span 25 oC max. span 170 oC Feb. 02, 2016-00 4 Tất cả các quyền được bảo lưu. Bản quyền © 2015, Công ty điện Yokogawa GS 12A01A03-01EN 3. Điện ■ Điểm đầu ra chung:Một đầu ra 4-20 mA DC Note: Độ khoan dung: ±0,02 mA Truyền thông kỹ thuật số HART hai chiều, chồng lên tín hiệu mA (4-20mA) Chức năng đầu ra: Đường thẳng hoặc không tuyến đường (bảng 21 bước) Chức năng đốt cháy:(NAMUR 43 trừ ISC) Không có HART/PH201G: xuống: 3,6 mA (dấu hiệu: 3,8 đến 20,5 mA cho pH/ORP, SC và DO) (dấu hiệu: 3,9 đến 20,5 mA cho ISC) lên: 22 mA Với HART/PH201G: xuống: 3,6 mA cho pH/ORP, SC và DO xuống: 3,9 mA cho ISC (dấu hiệu: 3,8 đến 20.5 mA cho pH/ORP, SC và DO) ( tín hiệu: 3,9 đến 20,5 mA cho ISC) Tối cao: 22mA ■ Điện lực Đặt số 24 V DC hệ thống chạy vòng lặp Một (1) Mô-đun cảm biến (1 đầu vào): 16 đến 40V DC (đối với pH / ORP (nhiều cảm biến tương tự),SC và DO) 17 đến 40V DC (đối với ISC) 21 đến 40V DC (đối với cảm biến pH / ORP SENCOM) Hai (2) module cảm biến (2 đầu vào)Lưu ý: Khi FLXA202 được sử dụng trong chế độ nhiều giọt của truyền thông HART, tín hiệu đầu ra được thay đổi từ 12.5 mA DC đến 4 mA DC ngay sau khi nguồn được bật- Cần cung cấp đủ nguồn điện cho các thiết bị. hình 1 điện áp và sức đề kháng tải cho pH/ORP (cảm biến analog),SC và DO Hình 2 Điện áp cung cấp và kháng tải cho cảm biến SENCOM ISC và pH/ORP Feb. 02, 2016-00 ● Kháng tải tối đa pH / ORP (nhiều cảm biến tương tự), SC và DO: Xem hình 1.213 x 160 pixel Điều chỉnh độ tương phản có sẵn trên màn hình cảm ứng Ngôn ngữ tin nhắn: 12 (tiếng Anh, Trung Quốc, Séc, Pháp, Đức, Ý, Nhật Bản, Hàn Quốc, Ba Lan, Bồ Đào Nha, Nga và Tây Ban Nha) Một máy phân tích có tất cả 12 ngôn ngữ.Mô tả cho một lựa chọn ngôn ngữ và tên ngôn ngữ được viết bằng tiếng Anh. Lưu ý: Chỉ có bảng chữ cái và số tiếng Anh cho một số thẻ, mô tả bổ sung cho mỗi giá trị trên màn hình hiển thị và mật khẩu. Lưu ý: Chỉ cho ngôn ngữ tin nhắn trên màn hình,12 ngôn ngữ được cung cấp. 4. Cơ khí và các loại khác ■ Vỏ: • Đồng hợp kim nhôm đúc + lớp phủ epoxy • Đồng hợp kim nhôm đúc + lớp phủ urethane • Đồng hợp kim nhôm đúc + lớp phủ chống ăn mòn cao Màu sắc:Bảo vệ màu xám bạc: IP66 (ngoại trừ Canada), loại 4X (ngoại trừ Canada), loại 3S / 4X (Canada) ■ Cáp và cáp đầu cuối Kích thước: đường kính bên ngoài: 6 đến 12 mm (đáng cho tuyến cáp M20) Kích thước vít đầu cuối:M4 mô-men xoắn của vít lên: 1.2 N•m Điện dây: Điện pin, đường dây vòng và đường dây lưỡi có thể được sử dụng cho các thiết bị đầu cuối nguồn cung cấp điện và thiết bị đầu cuối cảm biến của máy phân tích.Chiếc pin terminal: đường kính chân: tối đa 1,9 mm Chiếc vòng và đầu đinh: chiều rộng: tối đa 7,8 mm ■ Cáp nhập 3 lỗ, tuyến cáp M20 x 3 bộ Lưu ý: tuyến cáp và cáp được cung cấp cùng với máy phân tích,nhưng không được lắp ráp vào máy phân tích. ■ Thiết bị lắp đặt Thiết bị lắp đặt (tùy chọn): • Bộ lắp đặt phổ biến (Lưu ý) • Thiết bị lắp đặt ống và tường • Thiết bị lắp đặt bảng lưu ý:Bộ dụng cụ này chứa các ống và tường gắn phần cứng và các bảng gắn phần cứng. Hood (tùy chọn):• Thép không gỉ • Thép không gỉ với lớp phủ urethane • Thép không gỉ với lớp phủ epoxy ■ Bảng thẻ thép không gỉ Khi mã bổ sung /SCT với số thẻ được chỉ định, tấm thẻ ghi số thẻ được cung cấp cùng với máy phân tích. tấm thẻ là loại treo. 250 600 1000 0 18 24.7 V - 11.5 0.022 R = 1295 1617 22.8 40 Điện áp (V) đo 2 cảm biến Kháng tải (Ω) Phạm vi truyền thông kỹ thuật số (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Trừ SENCOM Điện áp (V) Kháng tải (Ω) Phạm vi truyền thông kỹ thuật số (HART) 18.2 21 5 Tất cả các quyền được bảo lưu. Bản quyền © 2015,Công ty điện Yokogawa GS 12A01A03-01EN ■ Bộ điều hợp ống dẫn Sử dụng bộ điều hợp tùy chọn • G1/2 (số lượng: 3) • 1/2NPT (số lượng: 3) • M20 x 1,5 (số lượng: 3) Các bộ điều hợp ống dẫn này được cung cấp với một máy phân tích, nhưng không được lắp ráp vào máy phân tích.■ Kích thước của vỏ 165 x 165 x 155 mm (W x H x D) (không có tuyến cáp) ■ Trọng lượng khoảng2.5 kg ■ Nhiệt độ hoạt động môi trường -20 đến +55 oC ■ Nhiệt độ lưu trữ -30 đến +70 oC ■ Độ ẩm 10 đến 90% RH ở 40oC (không ngưng tụ) ■ Tài liệu Các tài liệu sau được cung cấp cùng với máy phân tích; Bản sao giấy: Hướng dẫn khởi động bằng tiếng Anh Các biện pháp phòng ngừa an toàn bằng tiếng Anh CD-ROM: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 số 61010-1 CAN/CSA-C22.2 số 61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 lớp A,Bảng 2 (Để sử dụng trong các địa điểm công nghiệp) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 Lớp A, Nhóm 1 Tiêu chuẩn phù hợp điện từ Hàn Quốc Lớp A 한국 전자파적합성 기준 Độ cao lắp đặt: 2000 m hoặc thấp hơn Danh mục dựa trên IEC 61010:I (Lưu ý 1) Mức độ ô nhiễm dựa trên IEC 61010: 2 (Lưu ý 2) Lưu ý 1: Các loại thiết bị, được gọi là loại điện áp cao hơn, chỉ định điện áp chịu xung.hai máy phát sóng dây) được sử dụng để kết nối với các mạch trong đó các biện pháp được thực hiện để hạn chế điện áp quá cao tạm thời đến mức thấp phù hợpLưu ý 2: Trình độ ô nhiễm cho thấy mức độ tồn tại của chất rắn, chất lỏng, khí hoặc các sự bao gồm khác có thể làm giảm độ bền dielektri.An toàn nội tại và không gây hỏa hoạn (mã hậu tố Loại : -CB, -CD, -DD): Chứng nhận an toàn nội tại ATEX Tiêu chuẩn áp dụng khí quyển nổ EN 60079-0:2012/A11: 2013 Thiết bị - Yêu cầu chung EN 60079-11:2012 Bảo vệ thiết bị bởi an toàn nội tại i ETyp bảo vệ II 1 G Ex ia IIC T4 Ga Group: II Nhóm: 1G T4: cho nhiệt độ môi trường:20 đến 55oC Áp suất khí quyển: 80kPa (0,8bar) đến 110kPa (1,1bar) IECEx Chứng nhận an toàn nội tại Tiêu chuẩn áp dụng IEC 60079-0: 2011 Phần 0:Thiết bị - Yêu cầu chung IEC 60079-11: 2011 Phần 11: Bảo vệ thiết bị bằng an toàn nội tại   Loại bảo vệ Ex ia IIC T4 Ga T4: cho nhiệt độ môi trường: 20 đến 55oC Áp suất khí quyển: 80kPa (0,8bar đến 110kPa (1.1bar) FM An toàn nội tại và phê duyệt không khuyến khích Tiêu chuẩn áp dụng lớp-3600: Tiêu chuẩn phê duyệt năm 2011 cho thiết bị điện để sử dụng trong các vị trí nguy hiểm (được phân loại) Yêu cầu chung lớp-3610:Tiêu chuẩn phê duyệt năm 2010 cho thiết bị an toàn và thiết bị liên quan được sử dụng trong lớp I, II và III, Phân khúc 1, Nơi nguy hiểm (được phân loại) Lớp-3611: 2004 Thiết bị điện không gây cháy được sử dụng trong Lớp I và II, Lớp 2 và Lớp III, Lớp 1 và 2,Các địa điểm nguy hiểm (được phân loại) lớp 3810: 2005 Thiết bị điện để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm ANSI/NEMA 250:2014 Khung cho thiết bị điện (tối đa 1000 volt) ANSI/ISA 60079-0 2013 Phần 0:Các yêu cầu chung ANSI/ISA 60079-11 2014 Phần 11: Bảo vệ thiết bị bằng sự an toàn nội tại i Type of protection Class I, Division 1, Groups A, B, C and D (Intrinsically safe) Class I, Division 2, Groups A, B, C and D (Non-incendious) Class IKhu vực 0, Nhóm IIC ở Haza
