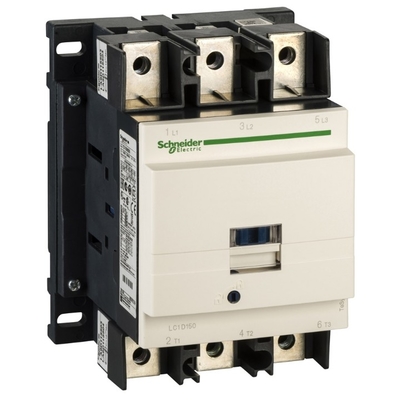

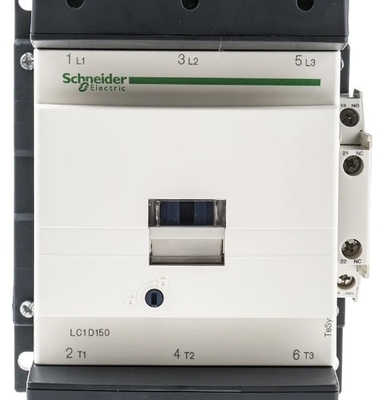

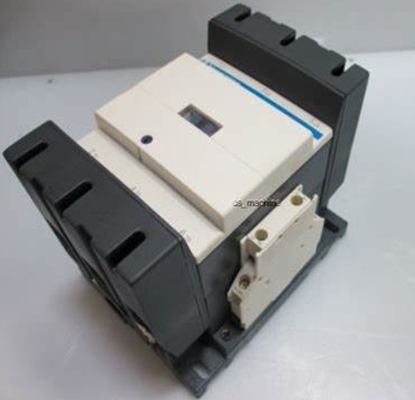

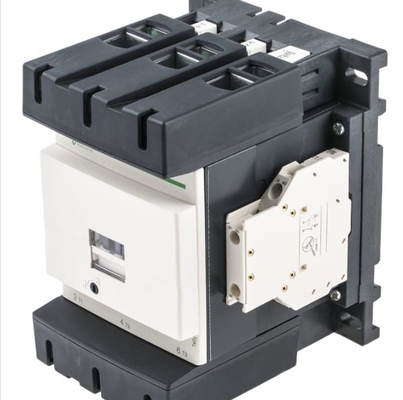

Máy tiếp xúc IEC, TeSys Deca, không đảo ngược, 150A, 100HP ở 480VAC, lên đến 100kA SCCR, 3 giai đoạn, 3 NO, cuộn 24VDC, kiểu mở

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Nguồn gốc Trung Quốc
Hàng hiệu Schneider
Chứng nhận CE
Số mô hình LC1D150BD
Số lượng đặt hàng tối thiểu 1
Giá bán USD$150
chi tiết đóng gói hộp
Thời gian giao hàng 4-6 tuần
Điều khoản thanh toán L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp 500 CÁI

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Phạm vi Hệ thống TeSys dòng sản phẩm TeSys Deca
tên viết tắt của thiết bị LC1D cực mô tả 3P
Làm nổi bật

Máy tiếp xúc IEC 100HP

,

Máy tiếp xúc IEC 150A

,

Máy tiếp xúc IEC 3 pha
Để lại lời nhắn
Mô tả sản phẩm



Phạm vi TeSys
Dòng sản phẩm TeSys Deca
Loại sản phẩm hoặc thành phần Máy tiếp xúc
Tên ngắn của thiết bị LC1D
ứng dụng tiếp xúc Trọng lượng kháng
Điều khiển động cơ
Nhóm sử dụng AC-3
AC-4
AC-1
AC-3e
mô tả cột 3P
[Ue] điện áp hoạt động định danh Vòng điện <= 1000 V AC 25...400 Hz
Vòng điện <= 300 V DC
[Ie] Điện lượng hoạt động định giá 200 A (ở <140.0000000000 °F (60 °C)) ở <= 440 V AC AC-1 cho mạch điện
150 A (ở <140.0000000000 °F (60 °C)) ở <= 440 V AC AC-3 cho mạch điện
150 A (ở <140.0000000000 °F (60 °C)) ở <= 440 V AC AC-3e cho mạch điện
Điện áp mạch điều khiển [Uc] 24 V DC
Phụ hợp
Công suất động cơ kW 40 kW ở 220...230 V AC 50/60 Hz (AC-3)
75 kW ở 380...400 V AC 50/60 Hz (AC-3)
80 kW ở 415...440 V AC 50/60 Hz (AC-3)
90 kW ở 500 V AC 50/60 Hz (AC-3)
100 kW ở 660...690 V AC 50/60 Hz (AC-3)
75 kW ở 1000 V AC 50/60 Hz (AC-3)
22 kW ở 400 V AC 50/60 Hz (AC-4)
40 kW ở 220...230 V AC 50/60 Hz (AC-3e)
75 kW ở 380...400 V AC 50/60 Hz (AC-3e)
80 kW ở 415...440 V AC 50/60 Hz (AC-3e)
90 kW ở 500 V AC 50/60 Hz (AC-3e)
100 kW ở 660...690 V AC 50/60 Hz (AC-3e)
75 kW ở 1000 V AC 50/60 Hz (AC-3e)
Lượng mã lực tối đa 40 mã lực ở 200/208 V AC 50/60 Hz cho động cơ 3 pha
50 mã lực ở 230/240 V AC 50/60 Hz cho động cơ 3 pha
100 mã lực ở 460/480 V AC 50/60 Hz cho động cơ 3 pha
125 mã lực ở 575/600 V AC 50/60 Hz cho động cơ 3 pha
Mã tương thích LC1D
Thành phần tiếp xúc cột 3 Không
Vỏ bảo vệ Với
[Ith] dòng nhiệt không khí tự do thông thường 200 A (ở 140.0000000000 °F (60 °C)) cho mạch điện
Công suất sản xuất IRM 140 A AC cho mạch tín hiệu phù hợp với IEC 60947-5-1
250 A DC cho mạch tín hiệu phù hợp với IEC 60947-5-1
1660 A ở 440 V cho mạch điện phù hợp với IEC 60947
Khả năng phá vỡ định số 1400 A ở 440 V cho mạch điện phù hợp với IEC 60947
[Icw] chỉ số thời gian ngắn chịu điện 250 A 104.0000000000 °F (40 °C) - 10 phút cho mạch điện
580 A 104.0000000000 °F (40 °C) - 1 phút cho mạch điện
1200 A 104.0000000000 °F (40 °C) - 10 s cho mạch điện
1400 A 104.0000000000 °F (40 °C) - 1 giây cho mạch điện
100 A - 1 s cho mạch tín hiệu
120 A - 500 ms cho mạch tín hiệu
140 A - 100 ms cho mạch tín hiệu
Chỉ số bảo mật liên quan 10 A gG cho mạch tín hiệu phù hợp với IEC 60947-5-1
315 A gG ở <= 690 V phối hợp loại 1 cho mạch điện
250 A gG ở <= 690 V phối hợp loại 2 cho mạch điện
Tốc độ cản trung bình 0.6 mOhm - Ith 200 A 50 Hz cho mạch điện
Phân hao năng lượng trên mỗi cột 24 W AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] điện áp cách nhiệt theo định số Dòng điện 600 V CSA
Dòng điện 600 V UL
Dòng điện 1000 V IEC 60947-4-1
Dòng tín hiệu 690 V IEC 60947-1
Vòng tín hiệu 600 V CSA
Vòng tín hiệu 600 V UL
Nhóm điện áp quá cao III
Mức độ ô nhiễm 3
[Uimp] xung định giá chịu điện áp 8 kV IEC 60947
Mức độ tin cậy an toàn B10d = 684932 chu kỳ tiếp xúc với tải trọng danh nghĩa EN/ISO 13849-1
B10d = 10000000 chu kỳ tiếp xúc với tải cơ khí EN/ISO 13849-1
Độ bền cơ khí 8 Xe đạp
Độ bền điện 0.85 Mcycle 150 A AC-3 <= 440 V
1 Mcycle 200 A AC-1 <= 440 V
0.85 Mcycle 150 A AC-3e <= 440 V
Loại mạch điều khiển Tiêu chuẩn DC
Công nghệ cuộn dây Với thiết bị ngăn chặn tích hợp
Giới hạn điện áp mạch điều khiển 0.75...1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) hoạt động DC
0.15...0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) giảm DC
1...1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) hoạt động DC
Năng lượng thâm nhập bằng W 270...365 W 68.0000000000 °F (20 °C))
Tiêu thụ năng lượng giữ trong W 2.4...5.1 W 68.0000000000 °F (20 °C)
Thời gian hoạt động 20...35 ms đóng cửa
40...75 ms mở
Hằng số thời gian 25 ms
Tỷ lệ hoạt động tối đa 1200 cyc/h 140.0000000000 °F (60 °C)
Tỷ lệ hoạt động tối đa 1200 cyc/h ở 60 °C
Kết nối - đầu cuối Vòng điều khiển: đầu cuối kẹp vít 2 0.002...0.004 in2 (1...2.5 mm2) - độ cứng của cáp: linh hoạt với đầu cáp
Vòng điều khiển: đầu cuối kẹp vít 1 0.002...0.004 in2 (1...2.5 mm2) - độ cứng của cáp: linh hoạt với đầu cáp
Vòng điều khiển: đầu cuối kẹp vít 1 0.002...0.004 in2 (1...2.5 mm2) - độ cứng của cáp: linh hoạt mà không có đầu cáp
Vòng điều khiển: đầu cuối kẹp vít 2 0.002...0.004 in2 (1...2.5 mm2) - độ cứng của cáp: linh hoạt mà không có đầu cáp
Vòng điều khiển: đầu nối kẹp vít 1 0.002...0.004 in2 (1...2.5 mm2) - độ cứng của cáp: rắn mà không có đầu cáp
Vòng điều khiển: đầu cuối kẹp vít 2 0,002...0,004 in2 (1...2,5 mm2) - độ cứng của cáp: rắn mà không có đầu cáp
Dòng điện: đầu nối 1 0.02...0.2 in2 (10...120 mm2) - độ cứng của cáp: linh hoạt mà không có đầu cáp
Dòng điện: đầu nối 2 0,02...0,08 in2 (10...50 mm2) - độ cứng của cáp: linh hoạt mà không có đầu cáp
Dòng điện: đầu nối 1 0.02...0.2 in2 (10...120 mm2) - độ cứng của cáp: linh hoạt với đầu cáp
Dòng điện: kết nối 2 0,02...0,08 in2 (10...50 mm2) - độ cứng cáp: linh hoạt với đầu cáp
Dòng điện: đầu nối 1 0.02...0.2 in2 (10...120 mm2) - độ cứng của cáp: rắn mà không có đầu cáp
Dòng điện: kết nối 2 0,02...0,08 in2 (10...50 mm2) - độ cứng của cáp: rắn mà không có đầu cáp
Động lực thắt chặt Vòng điều khiển 10.6 lbf.in (1.2 N.m) cuối kẹp vít phẳng Ø 6 mm
Vòng điều khiển 10.6 lbf.in (1.2 N.m) cuối kẹp vít
Dòng điện 106,2 lbf.in (12 N.m) kết nối sáu góc 0,2 in (4 mm)
Đường mạch điều khiển 10.6 lbf.in (1.2 N.m) chân kẹp vít pozidriv số 2
Thành phần tiếp xúc phụ trợ 1 NO + 1 NC
Loại tiếp xúc phụ trợ Kết nối cơ học 1 NO + 1 NC IEC 60947-5-1
Giao tiếp gương 1 NC IEC 60947-4-1
Tần số mạch tín hiệu 25...400 Hz
Điện áp chuyển đổi tối thiểu 17 V cho mạch tín hiệu
Điện chuyển đổi tối thiểu 5 mA cho mạch tín hiệu
Kháng cách nhiệt > 10 MOhm cho mạch tín hiệu
Thời gian không chồng chéo 1.5 ms khi mất năng lượng giữa tiếp xúc NC và NO
1.5 ms khi tiếp xúc với NC và NO
Hỗ trợ gắn Đường sắt
Đĩa
Môi trường
Tiêu chuẩn CSA C22.2 số 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1: Khoản 30.2
IEC 60335-2-40:Phụ lục JJ
UL 60335-2-40:Phụ lục JJ
UL 60947-4-1
CSA C22.2 số 60947-4-1
JIS C8201-4-1
Chứng nhận sản phẩm UL
CCC
CSA
CE
UKCA
Hải quân
EAC
Mức độ bảo vệ IP IP20 mặt trước IEC 60529
Điều trị bảo vệ THIEC 60068-2-30
Chống khí hậu IACS E10 tiếp xúc với nhiệt ẩm
Nhiệt độ không khí xung quanh thiết bị -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) với giảm giá
Độ cao hoạt động 0...9842.52 ft (0...3000 m)
Chống cháy 1562.0000000000 °F (850 °C) IEC 60695-2-1
Khả năng chống cháy V1 phù hợp với UL 94
Độ bền cơ khí Máy tiếp xúc rung động mở 2 Gn, 5...300 Hz)
Vibration contactor đóng 4 Gn, 5...300 Hz)
Contactor cú sốc đóng 15 Gn trong 11 ms)
Khởi mở 6Gn cho 11 ms)
Chiều cao 6.2 inch (158 mm)
Chiều rộng 4.7 inch (120 mm)
Độ sâu 5.4 inch (136 mm)
Trọng lượng ròng 5.5 lb ((US) (2,5 kg)
Chi tiết đặt hàng và vận chuyển
Nhóm US10I1222359
Lịch giảm giá 0I12
GTIN 3389110475982
Khả năng trả lại Vâng.
Đất nước xuất xứ FR
Đơn vị đóng gói
Đơn vị Loại gói 1 PCE
Số đơn vị trong gói 1 1
Bao gồm 1 Độ cao 6.9 inch (17.5 cm)
Bao bì 1 Chiều rộng 7.5 inch (19 cm)
Gói 1 Chiều dài 8.5 inch (21,5 cm)
Bao bì 1 Trọng lượng 5.454 lb ((US) (2.474 kg)
Đơn vị Loại gói 2 S06
Số đơn vị trong gói 2 27
Bao gồm 2 chiều cao 29.5 inch (75 cm)
Bao gồm 2 chiều rộng 23.6 inch (60 cm)
Bao gồm 2 chiều dài 31.5 inch (80 cm)
Bao bì 2 Trọng lượng 175.925 lb ((US) (79.798 kg)
