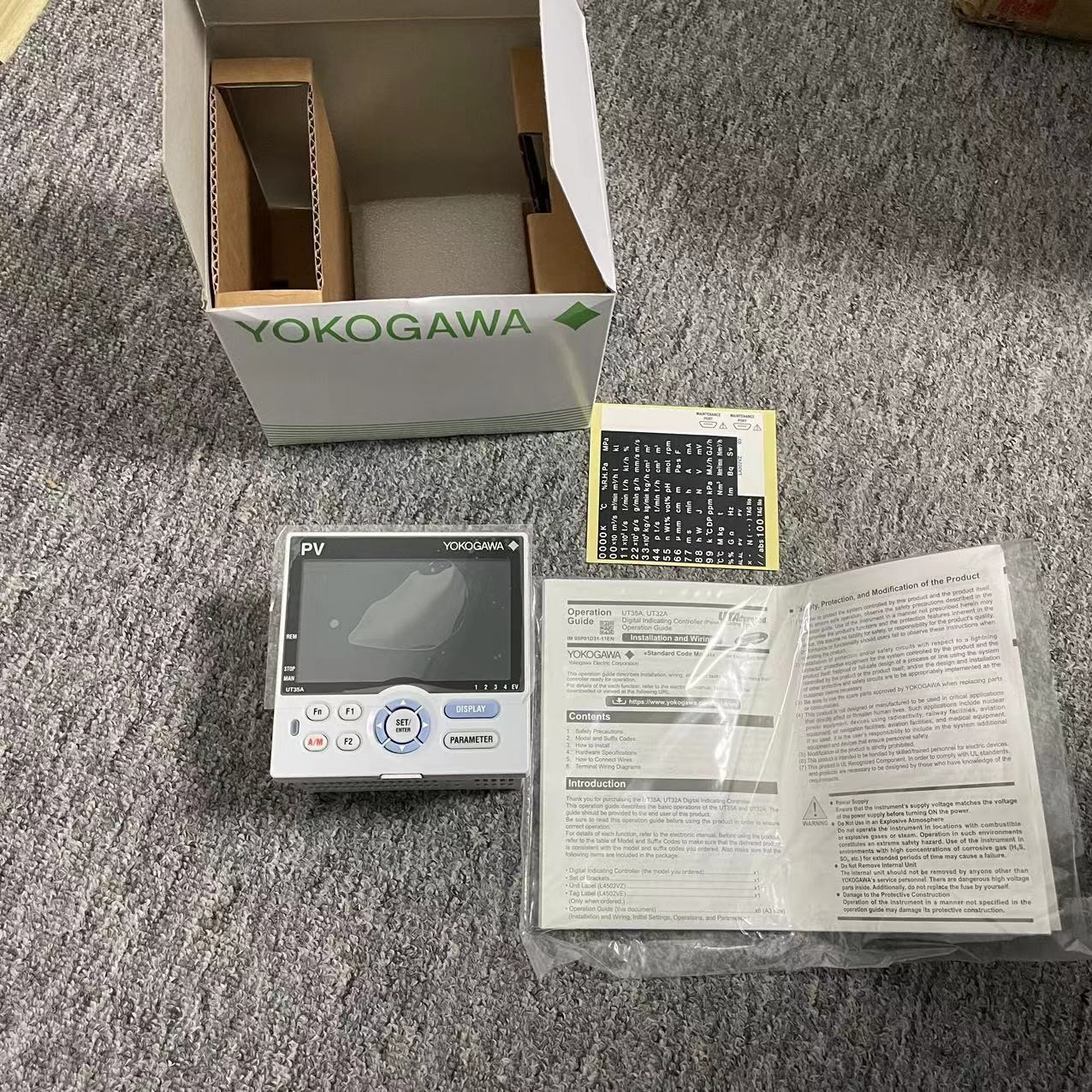

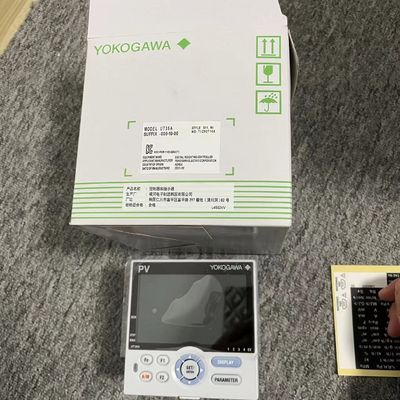

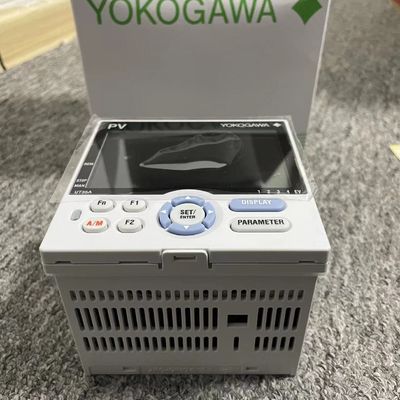

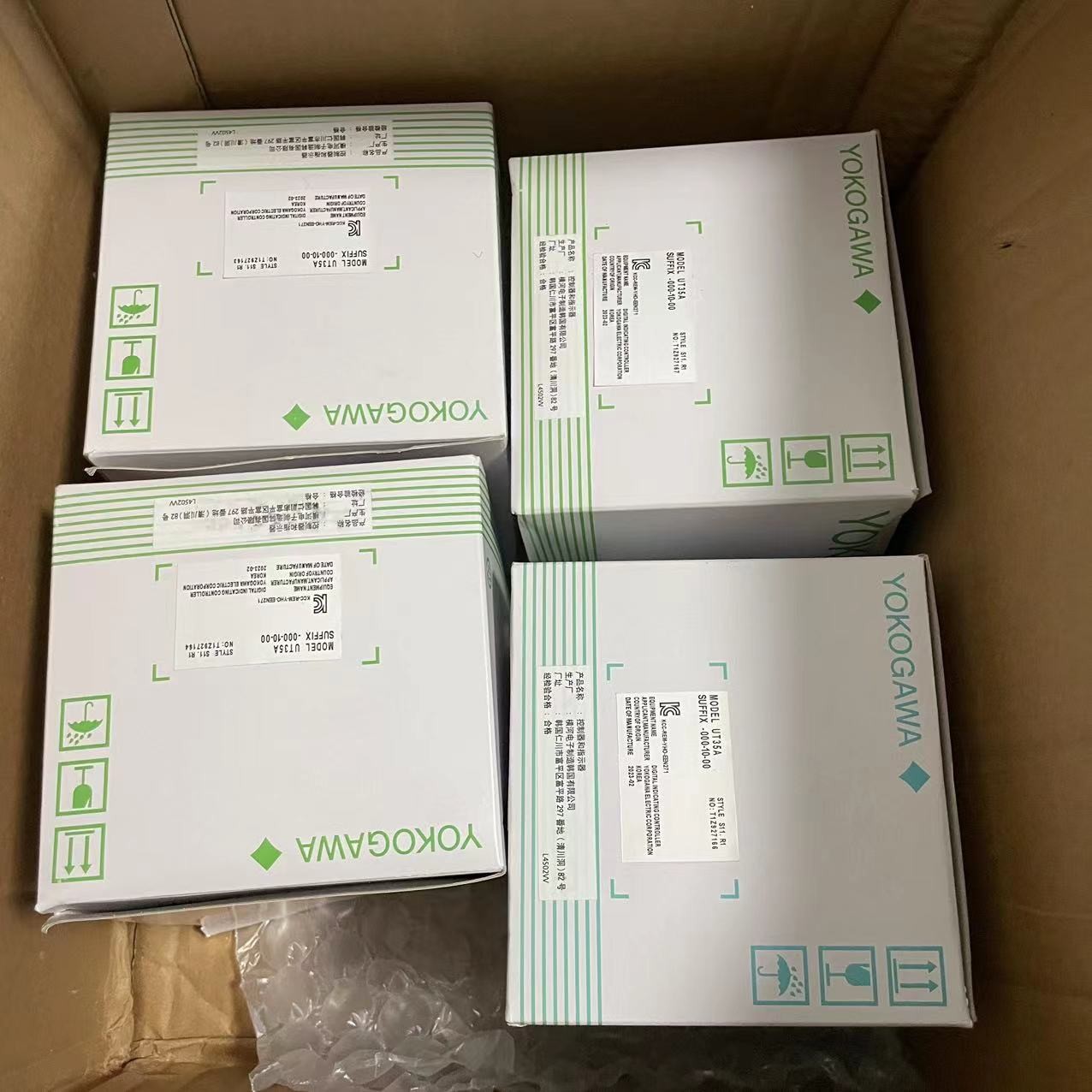

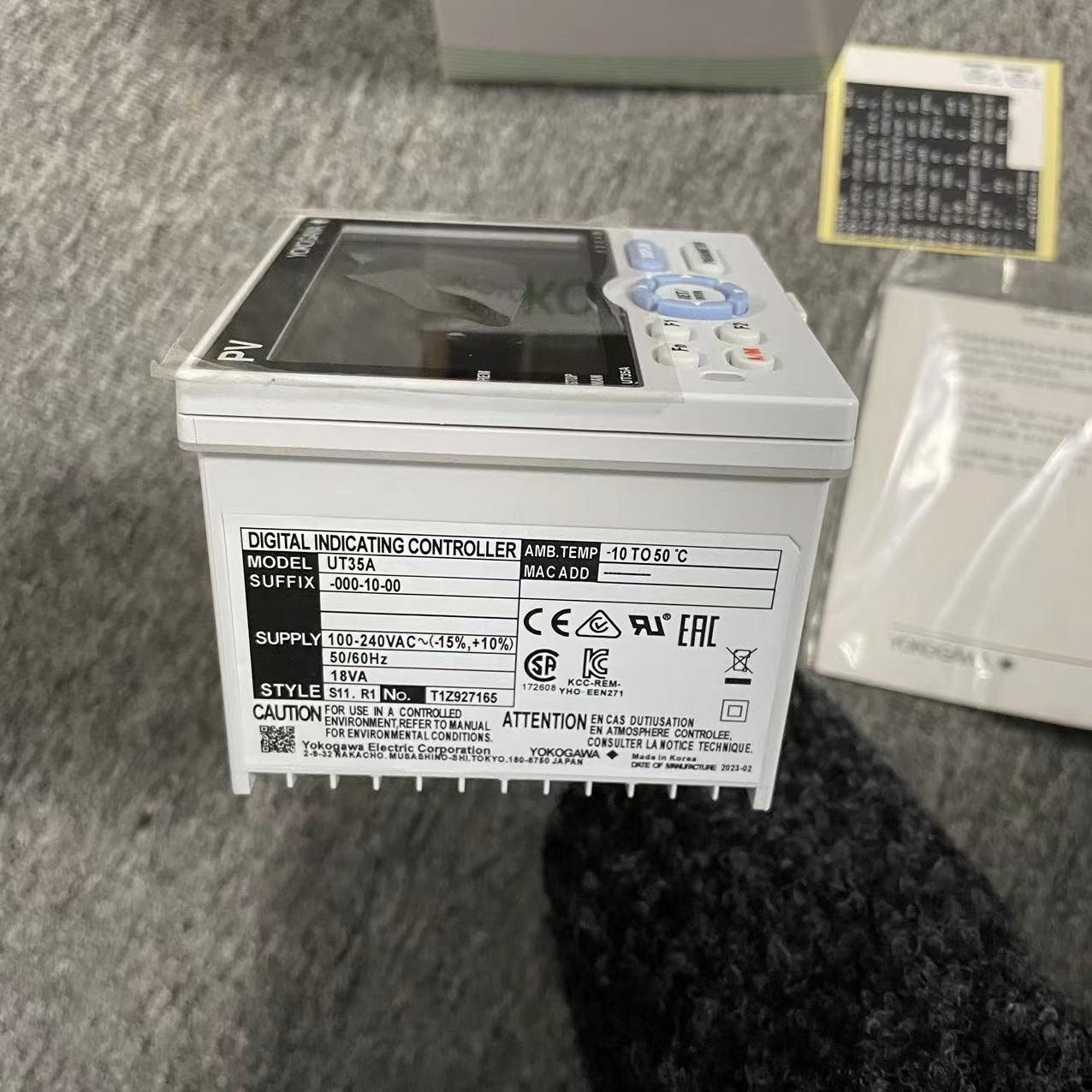

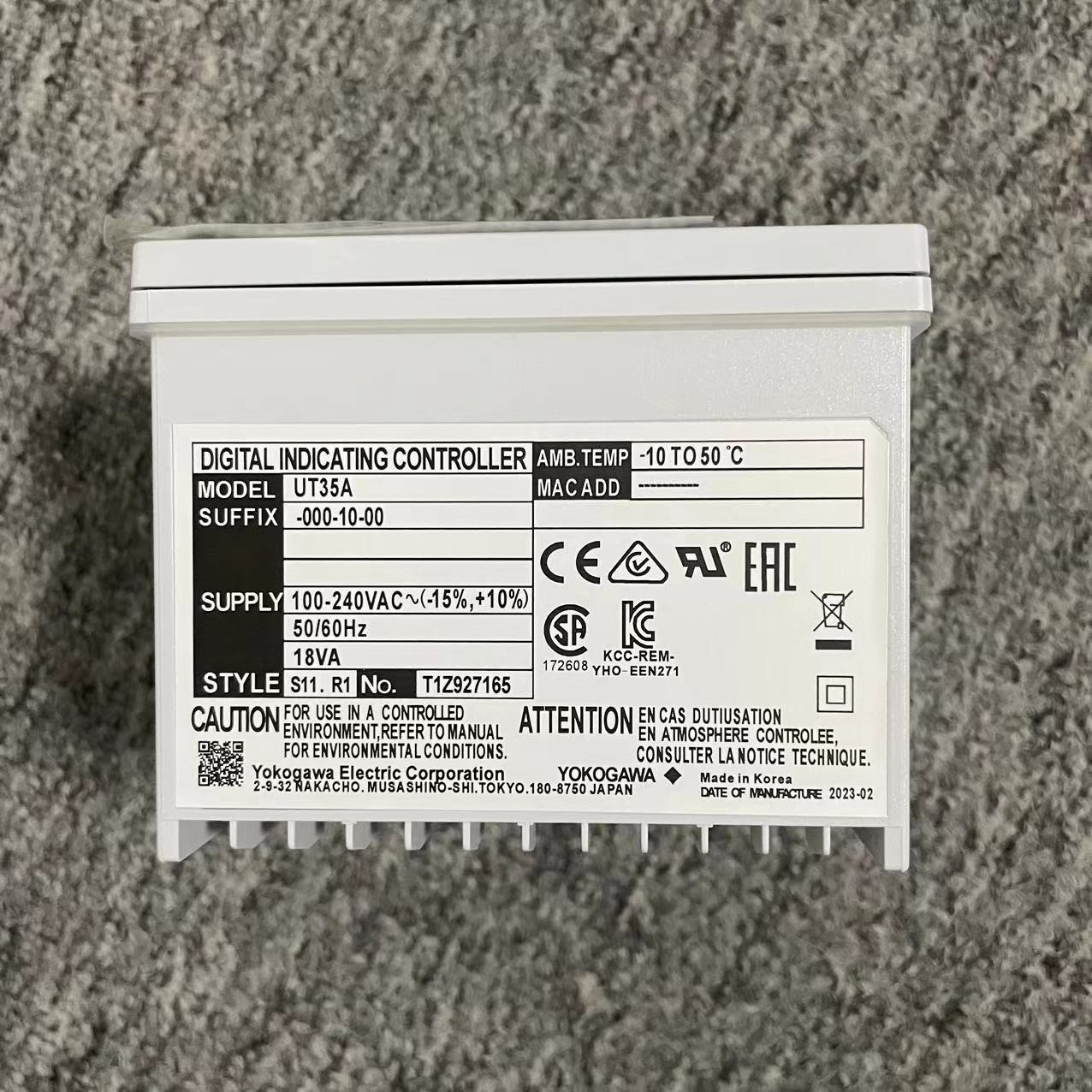

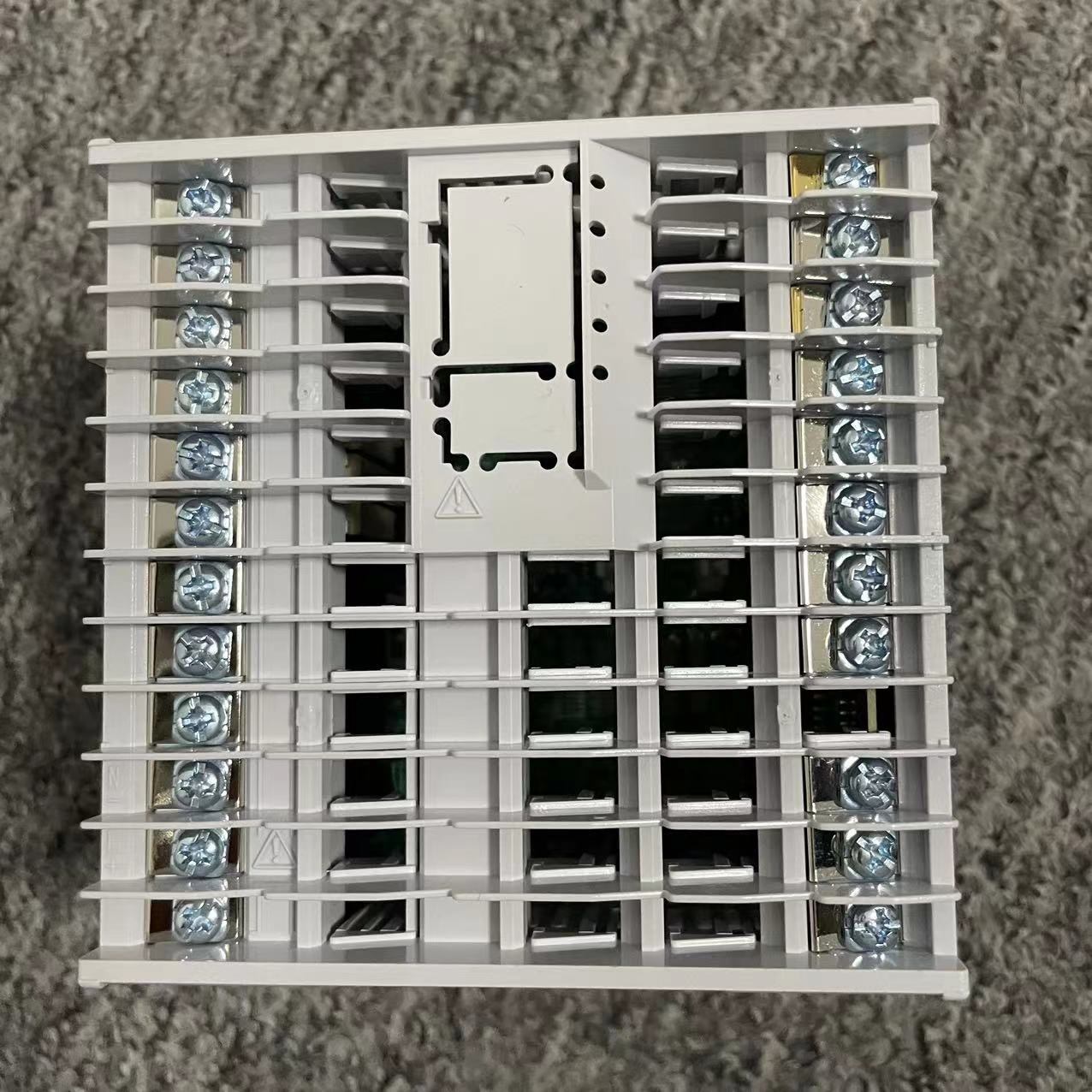

UT35A-001-10-00 Máy điều khiển nhiệt độ kỹ thuật số gốc cho các ứng dụng công nghiệp

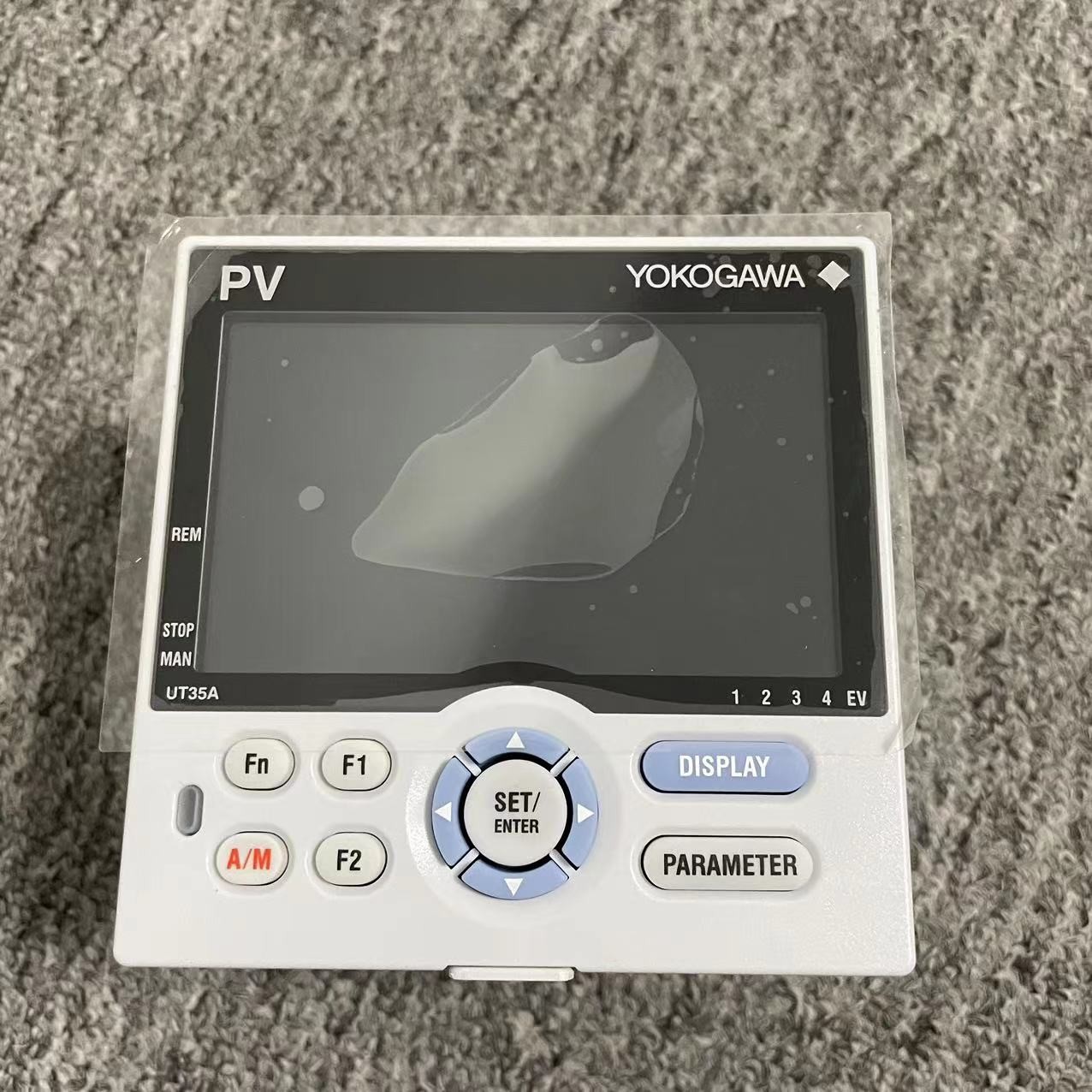

Các bộ điều khiển nhiệt độ UT35A và UT32A sử dụng màn hình LCD màu lớn 14 phân đoạn dễ đọc, cùng với các phím điều hướng, do đó làm tăng đáng kể khả năng giám sát và vận hành.Một chức năng trình tự thang được bao gồm như là tiêu chuẩn. Độ sâu ngắn của bộ điều khiển giúp tiết kiệm không gian bảng điều khiển. UT35A / UT32A cũng hỗ trợ các mạng mở như truyền thông Ethernet.

Tính năng điều khiển nhiệt độ UT35A và UT32A

• 4 điểm thiết lập mục tiêu (số PID) có sẵn theo tiêu chuẩn
• 3 thiết bị báo động độc lập chung có sẵn theo tiêu chuẩn
• Các chương trình chuỗi thang có thể được xây dựng
• Hoạt động đơn giản
• Tối đa 8 DO (các kết hợp có sẵn)
• Hướng dẫn sử dụng nhiều ngôn ngữ (tiếng Nhật, tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Trung và tiếng Hàn) có sẵn.
• Mô hình mã chi tiết có sẵn để tùy chỉnh các thông số kỹ thuật phù hợp nhất với bạn.

• Kiểm soát nâng cao

  Chế độ điều khiển

  Chế độ điều khiển cho phép dễ dàng cấu hình cài đặt và thực hiện thay đổi các thông số.

• Điều khiển một vòng lặp

• 5 Loại điều khiển tích hợp

  • Kiểm soát PID
  • Điều khiển ON/OFF (1 điểm hysteresis)
  • Điều khiển ON/OFF (2 điểm hysteresis)
  • Hai vị trí, hai cấp độ điều khiển
  • Điều khiển sưởi ấm / làm mát



  Đối với sự tương ứng giữa chế độ điều khiển trên và các loại điều khiển cho mỗi mô hình, vui lòng tham khảo các thông số kỹ thuật.

  Kiểm soát trình tự thang

  Với điều khiển trình tự thang tích hợp, phạm vi ứng dụng được tăng lên đáng kể.Các chức năng điều khiển chuỗi thang có thể thay thế một PLC nhỏ cần thiết cho các ứng dụng. Kiểm soát trình tự và kiểm soát PID có thể được thực hiện đồng thời.

• Giám sát và kiểm soát máy móc bên ngoài
  Ví dụ: Đèn, công tắc, bộ đếm thời gian
• Giải quyết chức năng logic đầu vào / đầu ra kỹ thuật số dễ dàng.
  Số loại lệnh cơ bản: 13
  Số loại lệnh ứng dụng: 73

• [Ví dụ về hướng dẫn thang]	[Ví dụ về lập trình thang]

  Ví dụ ứng dụng của chương trình trình trình tự thang

  Các mạch điều khiển chuỗi báo động có thể được giảm
  Chương trình trình tựa cầu thang được xây dựng trong UTAdvanced như là tiêu chuẩn.do đó có thể giảm chi phí.

  [Thông thường] Hành động báo động được xây dựng bởi một mạch điều khiển trình tự (relay, bộ đếm thời gian, vv) bên ngoài bộ điều khiển.

  [UTAadvanced] Hành động báo động được xây dựng bởi chương trình trình trình tự thang bên trong UTAdvanced, do đó làm cho nó có thể giảm chi phí.





  Trọng lượng hệ thống máy chủ được giảm

  [Thông thường] Các loại dữ liệu tương tự khác nhau được thu vào hệ thống chủ (PLC, vv) và tính toán, và kết quả được xử lý bởi bộ điều khiển trường để điều khiển thông qua một lệnh.

  [UTAadvanced] UTAAdvanced với tối đa 4 đầu vào tương tự * cho phép các loại dữ liệu tương tự khác nhau được thu thập trực tiếp vào bộ điều khiển và được tính toán bởi chương trình thang,do đó làm giảm tải trọng xây dựng hệ thống của máy chủHành động: Các loại dữ liệu tương tự khác nhau được thu vào hệ thống chủ (PLC, vv) và tính toán, và kết quả được xử lý bởi bộ điều khiển trường để điều khiển thông qua một lệnh. * Trong trường hợp UT55A



  Universal Input/Output
  Chọn kiểu đầu vào và đầu ra thông qua cấu hình

  Nhập thông thường

  Chọn từ TC, RTD, điện áp mV/DC và dòng DC. (đưa dòng DC: Không cần kháng cự shunt)

  Loại đầu vào và phạm vi có thể được người dùng lựa chọn thông qua bảng điều khiển phía trước hoặc bằng cách sử dụng phần mềm cài đặt tham số LL50A.

• Độ chính xác chỉ thị ± 0,1%
• Kết nối tới hai máy phát 2 dây cùng một lúc.

• Tất cả các thiết bị đều có nguồn cung cấp điện 15 V Loop (15 V LPS) cho một máy phát.
  Ngoài ra, một LPS 24 V cũng có sẵn đồng thời cho một số thiết bị như một chức năng tùy chọn.



  Công suất phổ quát

  Người dùng có thể lựa chọn cho đầu ra rơle, xung điện áp và hiện tại.

• Khả năng đầu ra tiếp xúc: điều khiển ON/OFF, điều khiển PID theo tỷ lệ thời gian
• Điện áp xung đầu ra: điều khiển PID tỷ lệ thời gian
• Lưu ý: Lưu ý:

• Điều khiển sưởi ấm / làm mát có hai bộ đầu ra phổ biến.

• Bất kỳ sự kết hợp nào của đầu ra rơle, xung và hiện tại đều có sẵn.

• Lái một van điều khiển động cơ bằng cách sử dụng PID tỷ lệ vị trí.

• Chức năng điều khiển PID theo tỷ lệ vị trí có hai bộ đầu ra rơle để xoay trực tiếp / ngược van điều khiển động cơ.
• Các đầu vào dây trượt để cung cấp lại vị trí van cũng có sẵn.

• Chức năng tự động điều chỉnh (AT)

  Các điều kiện sau đây có thể được thiết lập để tăng độ chính xác của việc tính toán các hằng số PID bằng cách sử dụng AT.

• Hai loại thuật toán để tính toán hằng số PID có sẵn để lựa chọn.
