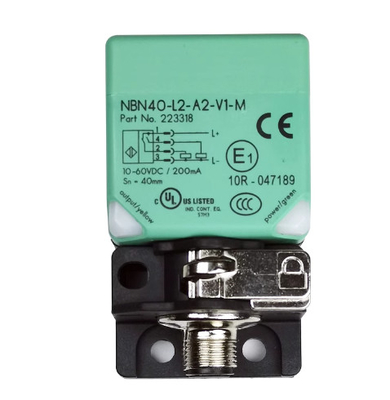

Bộ cảm biến cảm ứng P+F gốc NBN40-L2-A2-V1

Mức độ bảo vệ thiết bị Gc (nA) Chứng chỉ PF 15CERT3754 X đánh dấu CE đánh dấu ATEX ¬ II 3G Ex nA IIC T6 Gc2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. Các dòng tải cao và mạch ngắn tải không được phép. Điện áp hoạt động tối đa UBmax Điện áp hoạt động tối đa được phép UBmax được giới hạn ở các giá trị trong danh sách sau.Sự khoan dung không được phép.Nhiệt độ môi trường tối đa được cho phép TUmax phụ thuộc vào dòng tải IL và điện áp hoạt động tối đa UBmax Thông tin có thể được lấy từ danh sách sau. ở UBmax = 30 V,IL=200 mA 48 °C (118.4 °F) ở UBmax=30 V, IL=100 mA 50 °C (122 °F) ở UBmax=30 V, IL=50 mA 51 °C (123.8 °F) ở UBmax=30 V, IL=25 mA 52 °C (125.6 ° F) Mức độ bảo vệ thiết bị Dc đánh dấu CE đánh dấu ATEX ¬ II 3D IP69K T 107 ° C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the max. điện áp hoạt động UBmax Thông tin có thể được lấy từ danh sách sau: Nhiệt độ bề mặt tối đa ở nhiệt độ môi trường tối đa được đưa ra trong số Ex của thiết bị.ở UBmax=30 V, IL=200 mA 22 K ở UBmax=30 V, IL=100 mA 19 K ở UBmax=30 V, IL=50 mA 18 K ở UBmax=30 V,IL=25 mA 17 K Mức độ bảo vệ thiết bị Dc (tc) CE đánh dấu ATEX đánh dấu ¬ II 3D Ex tc IIIC T80°C Dc. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK Màu dây theo EN 60947-5-2 (nâu) (trắng) (màu xanh) (màu đen) Group Đức:+49 621 776 4411 Đọc “Notes chung liên quan đến thông tin sản phẩm ”. Hoa Kỳ: +1 330 486 0001 Singapore: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com cảm biến cảm ứng NBN40-L2-A2-V1-3G-3D 3 Ngày phát hành: 2018-11-13 10:42 Ngày phát hành: 2018-11-13 130625_eng.xml Tiêu chuẩn EN 60079-0:2012+A11:2013, EN 60079-31:2014 Bảo vệ bằng vỏ "tc" Một số thông tin trong hướng dẫn sử dụng này cụ thể hơn thông tin được cung cấp trong trang dữ liệu.Toàn bộ Các trang dữ liệu tương ứng, tuyên bố sự phù hợp, chứng chỉ kiểm tra kiểu EC, chứng nhận và bản vẽ kiểm soát, nếu có (xem trang dữ liệu), tạo thành một phần không thể thiếu của tài liệu này.Các tài liệu này có thể được tìm thấy tại www.Nhiệt độ bề mặt tối đa của thiết bị được xác định mà không có lớp bụi trên thiết bị.Một số thông tin trong hướng dẫn sử dụng này cụ thể hơn thông tin được cung cấp trong trang dữ liệuĐiều kiện đặc biệt Nhiệt độ môi trường tối đa được phép TUmax phụ thuộc vào dòng tải IL và điện áp hoạt động tối đa UBmax Thông tin có thể được lấy từ danh sách sau.ở UBmax=30 V, IL=200 mA 48 °C (118.4 °F) ở UBmax=30 V, IL=100 mA 50 °C (122 °F) ở UBmax=30 V, IL=50 mA 51 °C (123.8 °F) ở UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Mức độ bảo vệ thiết bị Dc (tD) Nói chung Máy phải được vận hành theo các dữ liệu thích hợp trong trang dữ liệu và trong hướng dẫn sử dụng nàyNhiệt độ bề mặt tối đa đã được xác định theo phương pháp A mà không có lớp bụi trên thiết bị. Dữ liệu được nêu trong trang dữ liệu bị hạn chế bởi hướng dẫn hoạt động này.!Các điều kiện đặc biệt phải được tuân thủ! Điều kiện đặc biệt Nhiệt độ môi trường tối đa được phép TUmax phụ thuộc vào dòng tải IL và max.điện áp hoạt động UBmax Thông tin có thể được lấy từ danh sách sau. ở UBmax=30 V, IL=200 mA 48 °C (118.4 °F) ở UBmax=30 V, IL=100 mA 50 °C (122 °F) ở UBmax=30 V, IL=50 mA 51 °C (123.8 °F) ở UBmax=30 V, IL=25 mA 52 °C (125.6 °F)
