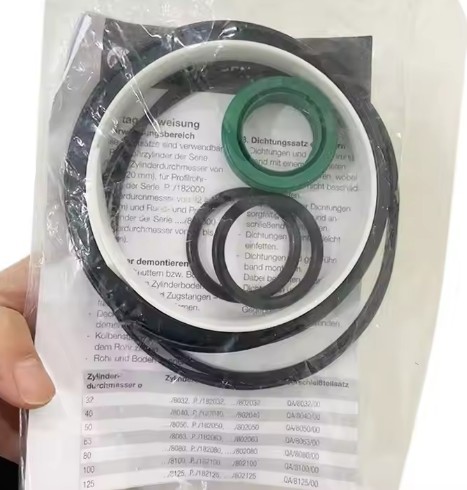

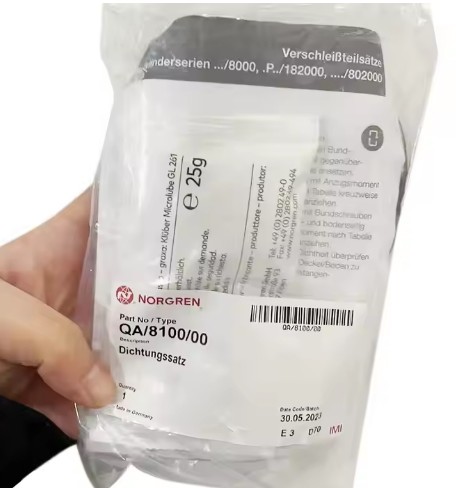

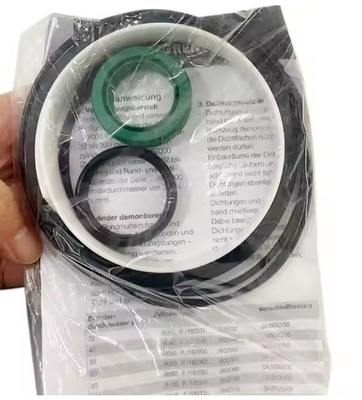

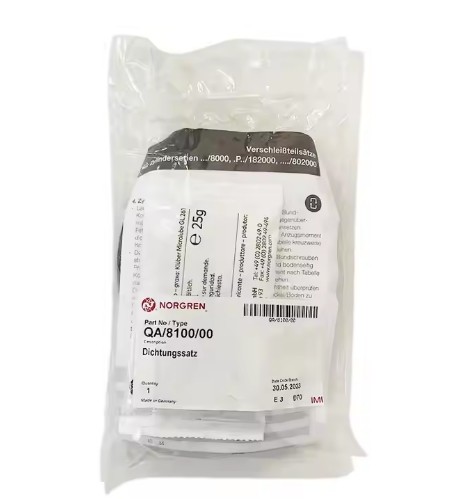

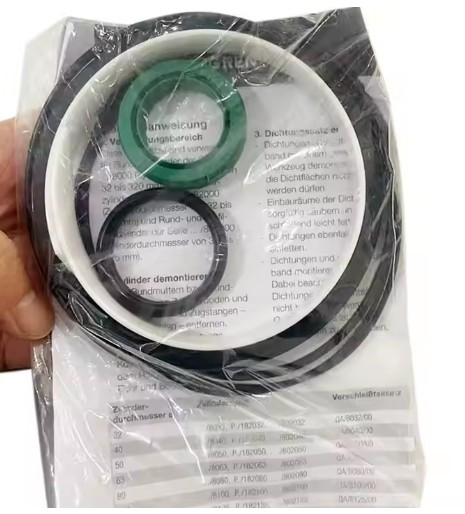

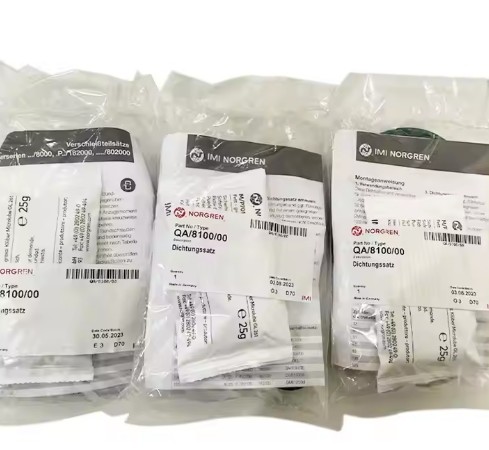

NORGREN Bộ sửa chữa Bộ dịch vụ QA/8100/00 cho ngành công nghiệp tự động hóa

IMI Norgren

có thể sử dụng lại cho các xi lanh thùng tròn của loạt.../8000 (với kích thước xi lanh từ 32 đến 320 mm), cho các xi lanh thùng hồ sơ của loạt.P./182000 (với kích thước xi lanh từ 32 đến 125 mm) và cho các xi lanh thùng tròn và hồ sơ của loạt..../802000 (với kích thước xi lanh từ 32 đến 125 mm). 2.Tháo rời xi lanh- Tháo tất cả các hạt dây thừng hoặc các ốc vít dây thừng ở cả hai bên của xi lanh và tháo chúng cũng như nếu áp dụng dây thừng.- Lấy nắp đầu trước.- Lấy bộ máy thanh pít-tông ra khỏi thùng.- Loại thùng và nắp đầu sau tách biệt.Thay thế bộ phận - Tháo rời tất cả các niêm phong và nếu áp dụng, nhẫn mòn bằng các công cụ thích hợp và cẩn thận không làm hỏng bất kỳ bề mặt niêm phong nào.- Làm sạch kỹ tất cả các không gian lắp đặt cho các con dấu và sau đó bôi trơn nhẹ.- Ngoài ra tất cả các con dấu mới phải được bôi trơn nhẹ.- Thiết lập các con dấu mới và đeo nhẫn cẩn thận để không làm hỏng các con dấu và bề mặt niêm phong. Nếu cần thiết, một công cụ lắp ráp thích hợp phải được sử dụng. 4. Lắp ráp xi lanh - Đặt một lớp mỏng mỡ trên bề mặt bên trong thùng và trên thanh piston.- Lấp đầy buồng mỡ phía sau niêm phong thanh piston trong vỏ đầu đầu và đặt một lớp mỡ mỏng trên bề mặt chạy của piston.- Đặt thùng vào nắp cuối phía sau và xoay thùng hồ sơ theo định hướng mong muốn nếu có.- Chèn bộ sợi pít vào thùng cẩn thận không làm hỏng bất kỳ niêm phong nào.- Đưa nắp đầu trước cẩn thận trên thanh piston để không làm hỏng niêm phong thanh piston- Nếu xi lanh có thanh thắt, vít các hạt thanh thắt vào các sợi ngắn của các thanh thắt và chèn chúng vào một nắp cuối.Cắt chặt nốt thanh dây chuyền ngang đến mô-men xoắn chỉ định.- Nếu xi lanh có vít dây thắt, kéo chúng ngang trên cả hai nắp đầu đến mô-men xoắn được chỉ định.- Kiểm tra xi lanh có rò rỉ không (kết nối nắp đầu trước/nắp cuối sau với thùng,niêm phong thanh piston) 5Chất mỡ cần thiết: Chỉ sử dụng chất mỡ từ gói mỡ kèm theo bộ dự phòng này.
