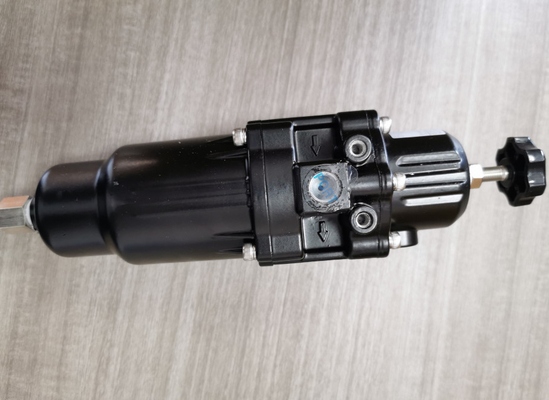

YTC YT-200 YT-220 chất lượng cao SERIES AIR FILTER REGULATOR YT-220BN210 YT-220BN211 Bộ lọc áp suất giảm van

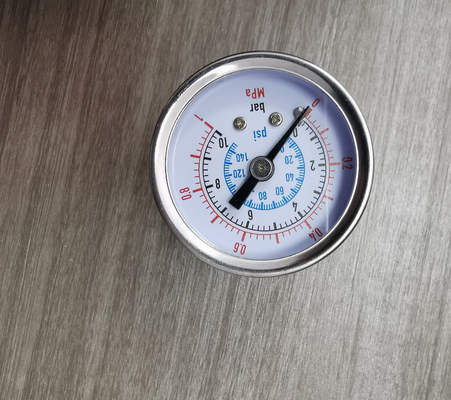

Mô hình thông số kỹ thuật sản phẩm YT-200 YT-220 YT-205 YT-225 Tăng áp 1.7 MPa (17 bar) Tăng áp 0.42 MPa (Loại A);84 MPa (Loại B) Kết nối không khí PT(NPT) 1/4 PT(NPT) 1/2 Gauge Connection NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Standard Temp. : -20 ~ 70 °C Nhiệt độ xung quanh NPT 1/4 Nhiệt độ tùy chọn cao. : -20 ~ 120 ° C Nhiệt độ tùy chọn thấp: -40 ~ 70 ° C Chú ý. Kích thước lọc 5 micron Vật liệu nhôm đúc gạch Trọng lượng thép không gỉ 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Được thử nghiệm ở nhiệt độ môi trường xung quanh 20 ̊C, áp suất tuyệt đối là 760mmHg, và độ ẩm là 65%. Vui lòng liên hệ với Young Tech Co., Ltd cho thông số kỹ thuật thử nghiệm chi tiết. 5 YT-200 / 205 / 220 / 225 series 2.6 2.7 2.8 Hoạt động Logic Áp lực không khí đang được cung cấp cho cổng đầu ra như chế độ cuộn được xoay theo chiều kim đồng hồ mà sẽ đẩy. Đẩy xuống mảng sẽ ngắt kết nối đĩa từ thân. Mức áp suất được thiết lập được giữ bằng cách chuyển áp suất đến mảng dưới, dẫn đến cân bằng mùa xuân điều chỉnh.Trong trường hợp áp suất cao hơn mức thiết lập, áp lực đẩy âm hộ và áp lực được giải phóng thông qua lỗ trên vỏ mùa xuân.1 An toàn Khi lắp đặt thiết bị, vui lòng đảm bảo đọc và làm theo hướng dẫn an toàn. ️ Kiểm tra đặc điểm kỹ thuật của đơn vị và đảm bảo sử dụng theo quy định. ️ Đảm bảo chất lượng không khí sạch và khô.Xin vui lòng vận hành đơn vị trong phạm vi được chỉ định của mức áp suất không khíNếu vượt quá, sản phẩm có thể bị hư hỏng và có thể dẫn đến thiệt hại và tai nạn.3 YT-200 / 205 / 220 / 225 Cài đặt YT-200 / 205 / 220 / 225 có thể được lắp đặt với hoặc không có bracket tùy thuộc vào yêu cầu của lĩnh vực. Vui lòng tham khảo YT-200 / 205 / 220 / 225 kích thước để làm cho phù hợp bracket, nếu cần thiết. điều chỉnh 1) Trước khi cung cấp áp suất không khí chính cho sản phẩm,Xin vui lòng xoay chuông điều chỉnh theo chiều ngược chiều kim đồng hồ2) Lắp đặt một máy đo áp suất trên cổng đầu ra áp suất thứ cấp để theo dõi mức áp suất liên tục.Máy đo áp suất cho thấy áp suất chính được phát ra từ sản phẩm. 3) Khóa cổng đầu ra và cổng đo áp suất với loại van hình quả bóng hoặc loại thiết bị khác và cung cấp áp suất chính cho cổng đầu vào.Xin vui lòng thắt nút điều chỉnh.. 7 YT-200 / 205 / 220 / 225 loạt 4. Bảo trì 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 yêu cầu bảo trì thường xuyên. Vui lòng tham khảo dưới đây sửa chữa bộ phận danh sách. Nó được đề nghị để thay thế tất cả các bộ phận cùng một lúc để đảm bảo vòng đời của sản phẩm.Bộ sửa chữa ️ Bộ sợi diaphragm trên: ️ Phân kính dưới: mỗi 1 mỗi 1 Khử nước ngưng tụáp suất cung cấp chính cho sản phẩm phải được tắt hoàn toàn hoặc điều chỉnh mức áp suất 1kgf/cm2 hoặc thấp hơn. ️ Bắt đầu từ từ mở nút cống để thoát nước ngưng tụ. ️ Sau khi thoát nước, vui lòng đóng nút cống. 4.1.3 Thay thế vỏ và các bộ phận của bộ lọc.áp suất cung cấp chính cho sản phẩm phải được tắt hoàn toàn hoặc điều chỉnh mức áp suất 1kgf/cm2 hoặc thấp hơn ¢ Tránh vít các bu lông trên vỏ bộ lọc theo thứ tự chéo. ️ Thay bộ lọc, vòng O và thân. ️ Vòng tròn các bu lông trên vỏ bộ lọc theo thứ tự chéo. ️ Tháo 6 bu lông trên vỏ mùa xuân theo thứ tự chéo. ️ Thay bộ đệm¢ Vòng trục các bu lông trên vỏ mùa xuân theo thứ tự chéo. Vui lòng đảm bảo không làm hỏng lớp vỏ khi vít. Sau khi thay thế bộ phận, vui lòng đặt lại áp suất không khí ở mức mong muốn. 8 series YT-200 / 205 / 220 / 225
