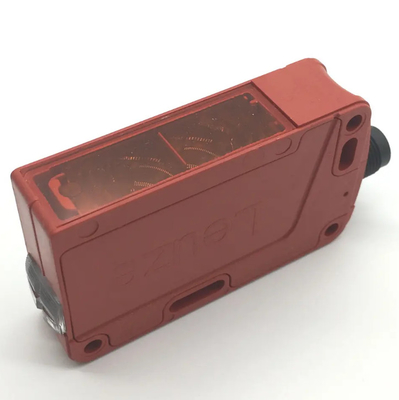

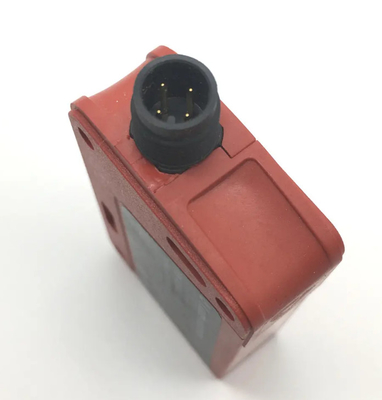

Máy cảm biến quang điện phản xạ cực đoan chất lượng cao LEUZE LED 4 chân PRK 46B / 7D-S12

Thông số kỹ thuật Dữ liệu quang học giới hạn phạm vi hoạt động kiểu (TK ((S) 100x100) 1) 1) giới hạn phạm vi hoạt động kiểu: tối đa phạm vi có thể đạt được không có dự trữ hiệu suất 0,05...18m phạm vi hoạt động 2) 2) phạm vi hoạt động:Phạm vi khuyến cáo với dự trữ hiệu suất xem bảng nguồn ánh sáng 3) 3) Tuổi thọ trung bình 100,000 h ở nhiệt độ môi trường xung quanh 25 ° C LED (sự sáng điều chỉnh) Độ dài sóng 620nm (sự sáng đỏ có thể nhìn thấy, phân cực) Thời gian Chuyển tần số transistor: 500Hz, relé: 20Hz Thời gian phản ứng transistor: 1ms,Relay: 25ms Sự chậm trễ trước khi khởi động ¥300ms Dữ liệu điện Với đầu ra chuyển mạch bán dẫn Điện áp hoạt động UB 4) 4) Đối với các ứng dụng UL: để sử dụng trong các mạch lớp 2 chỉ 10...30VDC (bao gồm(tỷ lệ sóng còn lại) Tỷ lệ sóng còn lại 15% của UB Điện mạch mở 20mA Khả năng chuyển mạch.../66.... 2 đầu ra chuyển đổi đẩy-khai 5) pin2: PNP chuyển đổi tối, NPN chuyển đổi ánh sáng pin4: PNP chuyển đổi ánh sáng,NPN chuyển đổi tối 5) Các đầu ra chuyển đổi đẩy-khai không được kết nối song song.../44.... 2 đầu ra chuyển đổi PNP, pin2: PNP chuyển đổi tối, pin4: PNP chuyển đổi ánh sáng.../4.... PNP chuyển đổi đầu ra, pin4: chuyển đổi ánh sáng Điện áp tín hiệu cao / thấp ↓UB-2V) / ↓2V Điện lượng hiện tại tối đa.100mA Với đầu ra chuyển mạch relé Điện áp hoạt động UB 24VDC ± 10% Điện mạch mở 30mA Đầu ra chuyển mạch.../7D... relé, tạo liên lạc giữa pin2 và pin4, chuyển đổi tối 6) 6) Chất đốt thích hợp phải được cung cấp với tải inductive hoặc capacitive Điện áp chuyển đổi / dòng chuyển đổi 30VAC / DC / tối đa.200mA Năng lượng chuyển mạch 6VA, vì = 1 Phạm vi hoạt động có thể điều chỉnh, 270° (PRK 46B/66.01-S12 chỉ) Các chỉ báo Đèn xanh sẵn sàng Đèn vàng không có đường chiếu sáng Đèn vàng không có đường chiếu sáng nhấp nháy,không có dự trữ hiệu suất Dữ liệu cơ học Vỏ nhựa (PC-ABS) Vỏ nhựa quang học (PMMA) Trọng lượng với đầu nối: 50g với cáp 2m: 90g với cáp và đầu nối: 65g Cáp kết nối loại M12 hoặc cáp (4x0,21mm2 đường chéo), chiều dài cáp: 2m hoặc cáp với đầu nối M12, chiều dài cáp:200mm Dữ liệu môi trường Nhiệt độ môi trường. (hoạt động/lưu trữ) -40°C...+60°C/-40°C...+70°C Vòng mạch bảo vệ 7) 7) 2=bảo vệ đảo chiều cực, 3=bảo vệ mạch ngắn cho tất cả các đầu ra transistor 2,3 VDE lớp an toàn 8) 8) Năng lượng 50V II, lớp bảo vệ hoàn toàn cách ly IP67, IP69K LED lớp 1 (theo EN60825-1) Tiêu chuẩn áp dụng IEC60947-5-2 Chứng nhận UL508 4) Tùy chọn Cảnh báo đầu ra tự động Kiểm soát PNP transistor,nguyên tắc đếm
