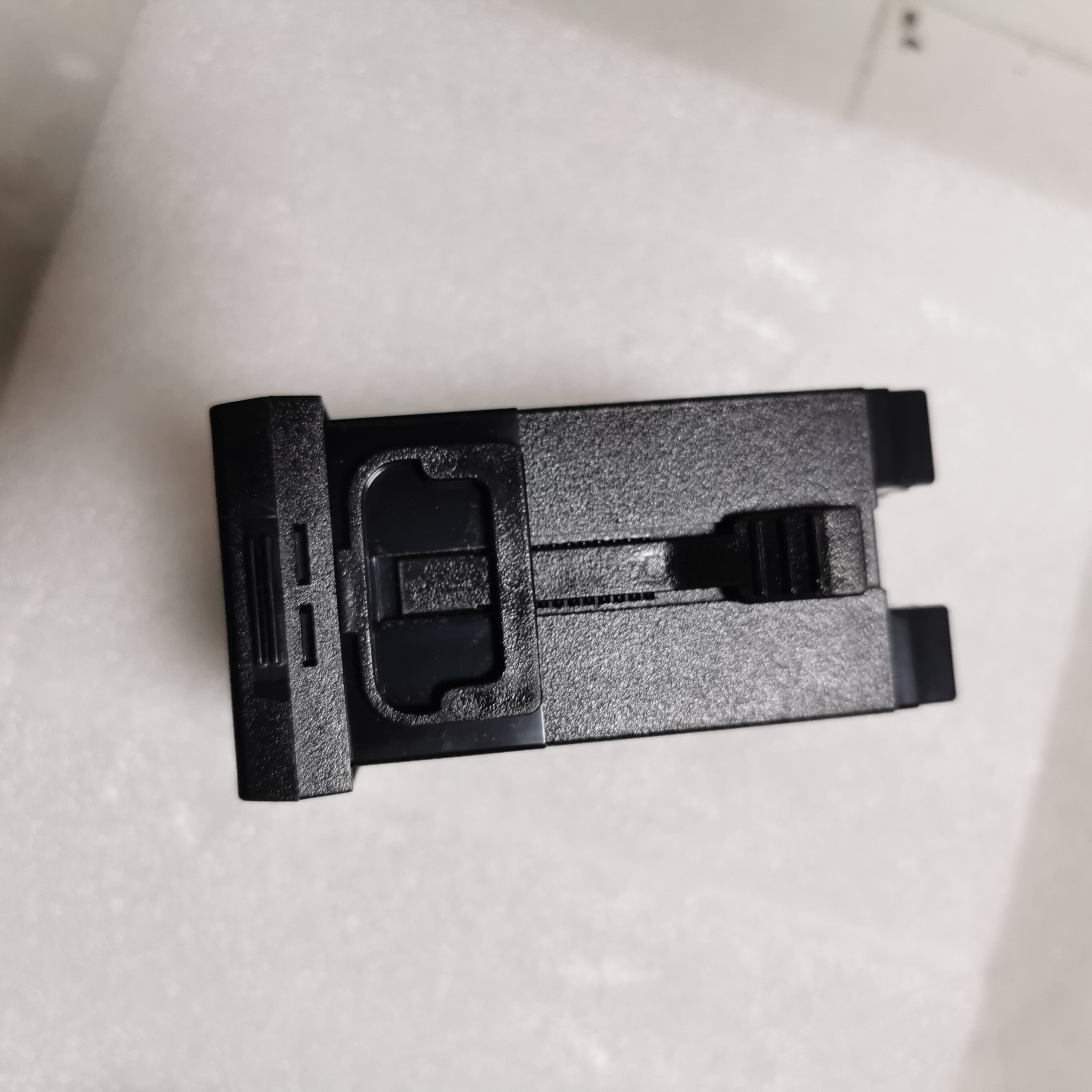

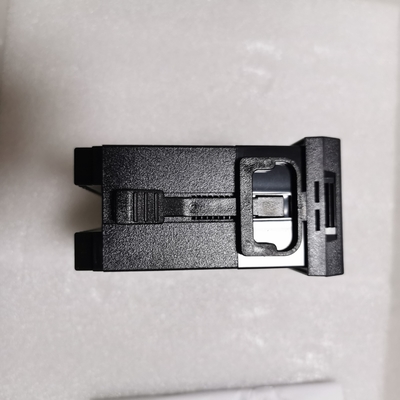

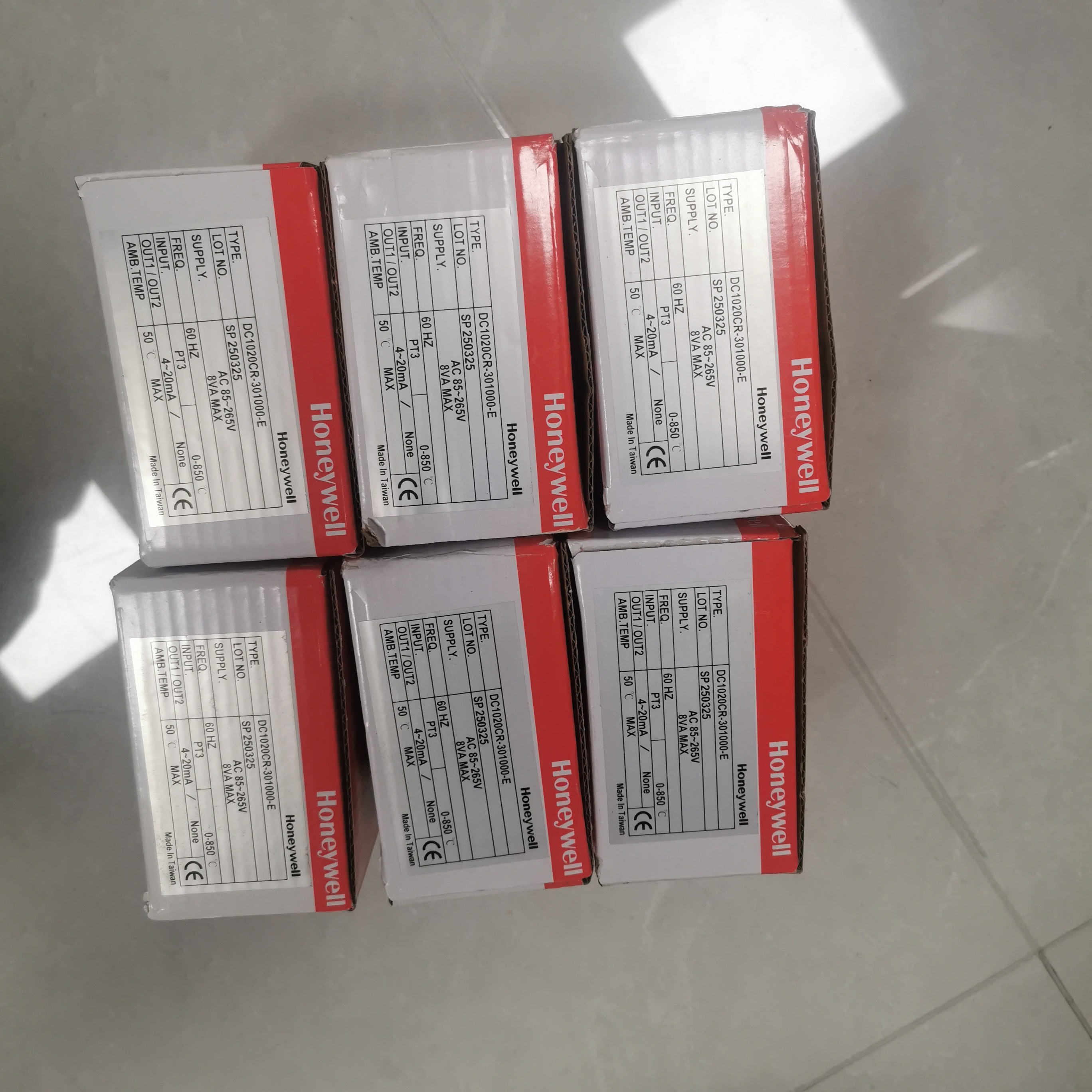

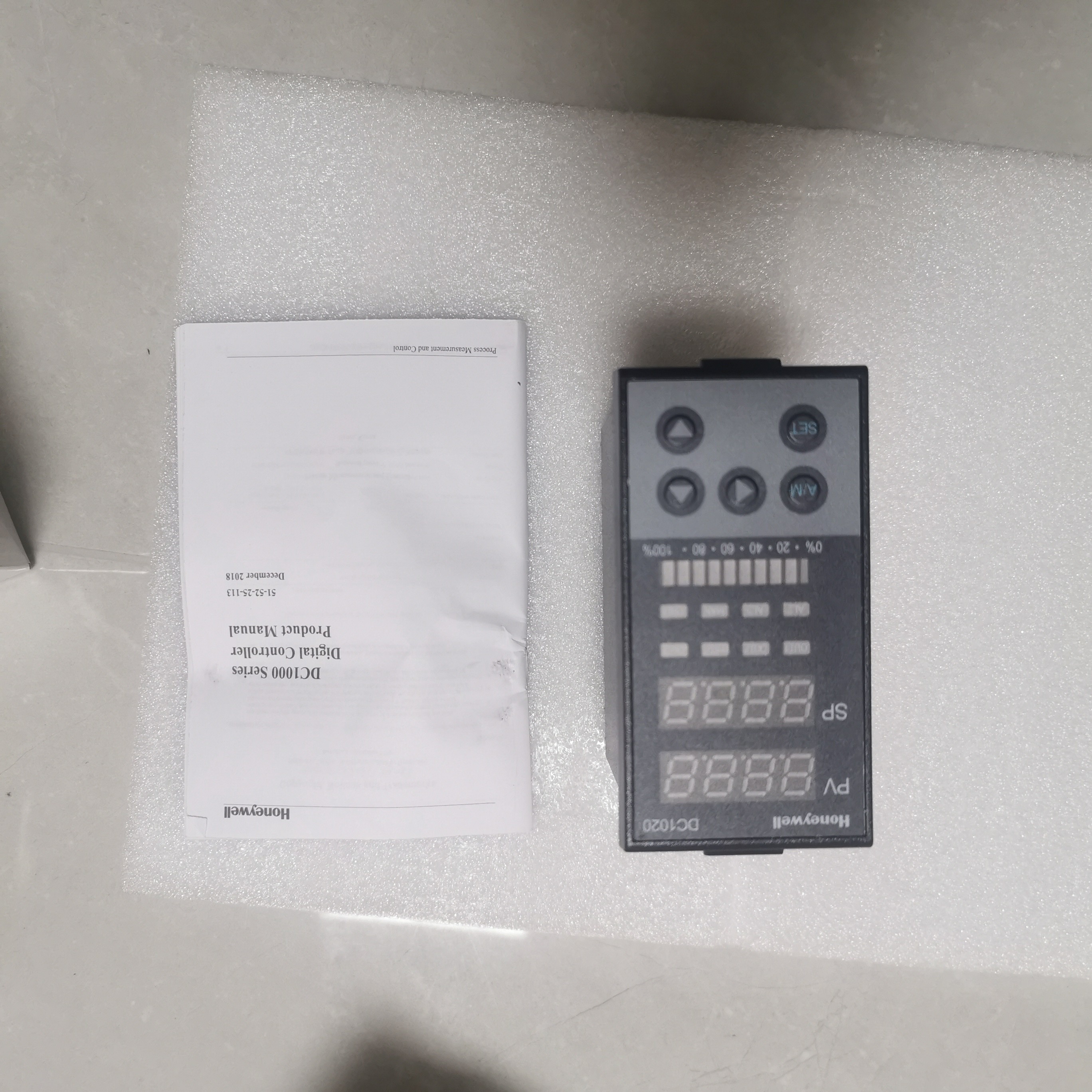

Các bộ điều khiển nhiệt độ kỹ thuật số gốc của Honeywell DC1040/1030/1020/1010 trong kho

TỔNG QUAN Dòng bộ điều khiển dựa trên bộ vi xử lý DC1000 kết hợp mức độ chức năng và độ tin cậy cao với mức giá rất thấp. Có sẵn trong 4 định dạng khác nhau: 1/16 DIN, 1/8 DIN, 3/16 DIN, 1/4 DIN. Các bộ điều khiển này lý tưởng để điều chỉnh nhiệt độ trong nhiều ứng dụng, bao gồm: • Máy sấy. • Đóng gói / kiểm tra chất bán dẫn. • Xử lý nhựa. • Máy móc đóng gói. • Sơn và phủ. • Buồng khí hậu. Dòng DC1000 cung cấp các yêu cầu điều khiển cơ bản, cộng với các tính năng nâng cao như điều khiển vị trí động cơ, điều khiển công suất góc pha và lập trình Điểm đặt. TÍNH NĂNG DC1030 (3/16 DIN) DC1040 (1/4 DIN) Dễ dàng cấu hình Hai cấp cấu hình khác nhau cung cấp khả năng truy cập dễ dàng vào các thông số. Mã bảo mật 4 chữ số ngăn chặn các thay đổi trái phép. Các thông số cũng có thể được ẩn với người dùng để ngăn chặn việc cấu hình sai đơn vị. Các thuật toán điều khiển khác nhau Dòng bộ điều khiển DC1000 cung cấp một số thuật toán khác nhau: • Điều khiển PID hoặc BẬT/TẮT. • Thuật toán gia nhiệt/làm mát với 2 bộ PID khác nhau. • Điều khiển vị trí động cơ mà không cần phản hồi đường trượt. • Điều khiển một pha, có hoặc không có điều khiển giao điểm bằng không. • Điều khiển ba pha, có hoặc không có điều khiển giao điểm bằng không. Màn hình kép và Biểu đồ thanh Hai màn hình 4 chữ số lớn và một biểu đồ thanh 10 LED hiển thị PV, SP và các thông số cấu hình. Tối đa 8 đèn LED hiển thị trạng thái của các Đầu ra khác nhau (Điều khiển, Báo động, …) và cũng cung cấp chỉ báo trạng thái Tự động/Thủ công và Lập trình viên. Lập trình Điểm đặt Hai chương trình có sẵn, với tối đa 8 phân đoạn cho mỗi chương trình. 2 chương trình có thể được liên kết với nhau để tạo thành một chương trình 16 phân đoạn duy nhất. Khả năng Báo động mở rộng Ba đầu ra báo động khác nhau có sẵn cho mỗi thiết bị, 17 chế độ báo động có thể cấu hình. Khả năng tự điều chỉnh. Truyền thông Giao thức RS232 hoặc RS485 Modbus rtu/ASCII có sẵn tùy chọn. Có thể kết nối tối đa 30 Bộ điều khiển DC1000 với một máy tính chủ duy nhất. Máy tính chủ có thể thay đổi SP, theo dõi PV, đầu ra hoặc thay đổi cấu hình của thiết bị. Khả năng Điểm đặt từ xa. Chế độ Thủ công / Tự động. Nguồn điện đa năng Hoạt động ở bất kỳ điện áp nào từ

Thuật ngữ Giao điểm bằng không có nghĩa là SCR chỉ được bật khi giá trị tức thời của sóng hình sin bằng không. Sau đó, nguồn được cấp trong một vài chu kỳ bán liên tục và sau đó được loại bỏ trong một vài chu kỳ bán để đạt được công suất tải mong muốn. BỘ ĐIỀU KHIỂN OUT2 Rơ le OUT1 Rơ le Vị trí động cơ đạt được bằng cách sử dụng điều khiển tỷ lệ thời gian mà không cần phản hồi đường trượt từ trục động cơ. Đường trượt bị mòn theo thời gian, điều này có thể dẫn đến điều khiển kém hoặc không liên tục. Loại điều khiển này làm giảm yêu cầu bảo trì và loại bỏ nhu cầu hiệu chỉnh bộ điều khiển với chiết áp phản hồi động cơ.
