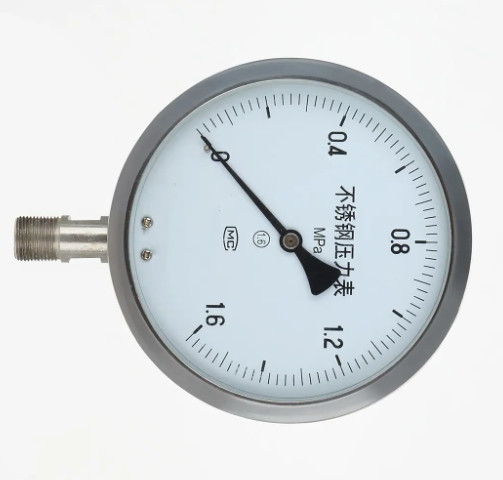

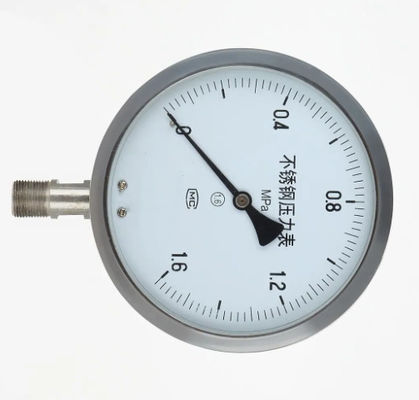

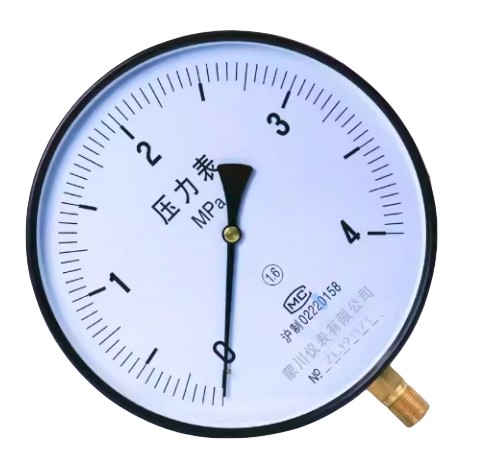

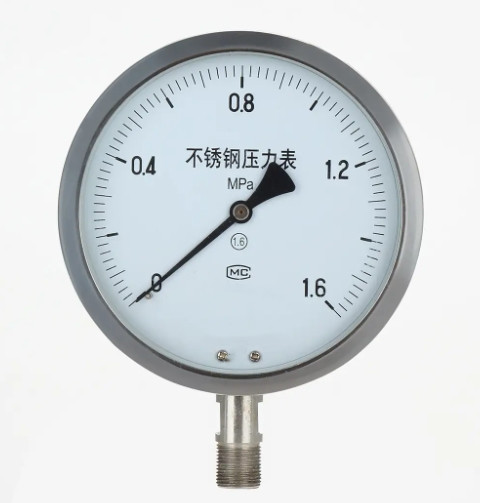

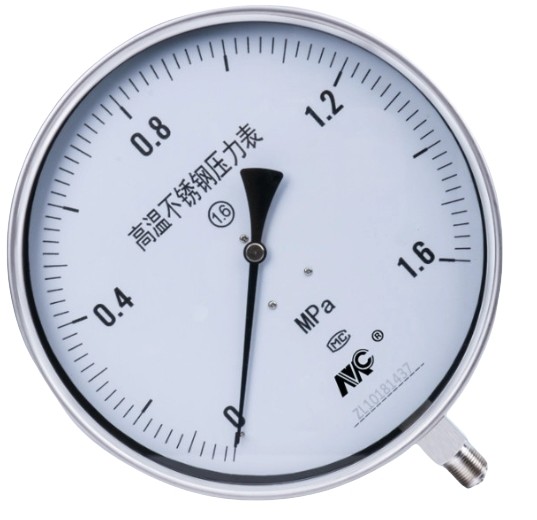

Đồng hồ đo áp suất vi sai MC Y250BF 0-60mpa dùng cho dầu, nước, khí

Sản xuất tại Trung Quốc MC 1.6 -40-180℃ đồng hồ đo áp suất âm Y250BF dùng trong dầu khí và nước

Giới thiệu

Đồng hồ đo áp suất (tên tiếng Anh: pressure the gauge) dùng phần tử đàn hồi làm phần tử nhạy, đo và chỉ thị trên đồng hồ áp suất môi trường, ứng dụng rộng rãi, gần như có mặt trong tất cả các quy trình công nghiệp và lĩnh vực nghiên cứu. Trong mạng lưới đường ống nhiệt, truyền tải dầu khí, cấp nước, hệ thống cung cấp khí đốt, xưởng sửa chữa xe cộ, v.v. có thể thấy ở khắp mọi nơi. Đặc biệt trong quá trình kiểm soát quy trình công nghiệp và đo lường công nghệ, do tính linh hoạt của cảm biến đồng hồ đo áp suất cơ học có độ bền cơ học cao và sản xuất thuận tiện, khiến đồng hồ đo áp suất cơ học được sử dụng rộng rãi.

Thông số kỹ thuật

Nguyên lý hoạt động

Đồng hồ đo áp suất bằng phần tử nhạy bên trong đồng hồ (ống bourdon, ống thổi, ống thổi) biến dạng đàn hồi, sau đó bằng cơ chế biến đổi chuyển động trong đồng hồ sẽ chuyển đổi biến dạng áp suất thành kim chỉ, kim chỉ xoay để hiển thị áp suất.

Cấu trúc chính

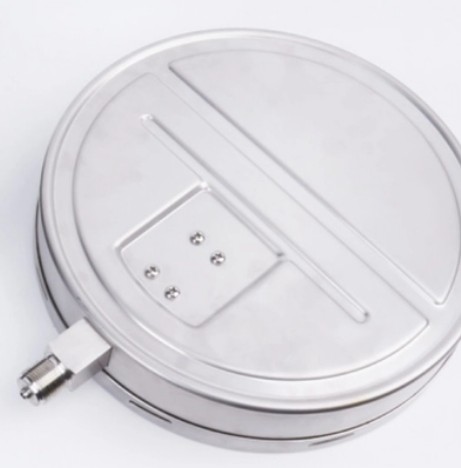

Lỗ tràn: nếu ống bourdon bị vỡ trong trường hợp khẩn cấp, áp suất bên trong sẽ được giải phóng qua lỗ tràn ra bên ngoài, để ngăn chặn bảng kính bị vỡ. Lưu ý: để duy trì hiệu suất bình thường của lỗ tràn, cần phải để trống ít nhất 10 mm ở mặt sau của đồng hồ, không thể biến đổi hoặc tràn. Kim chỉ: ngoài kim chỉ tiêu chuẩn, các kim chỉ khác là tùy chọn. Bảng kính: ngoài kính tiêu chuẩn, các loại kính đặc biệt khác, chẳng hạn như kính cường lực, kính phản quang là tùy chọn. Phân loại hiệu suất: thông thường (tiêu chuẩn), loại hơi nước thông thường (M), loại chịu nhiệt (H), chế độ chống rung (V) chế độ rung hơi nước (MV) chế độ chống rung nhiệt (HV) Xử lý: cấm dầu/CAI trong sản xuất xử lý nước để loại bỏ cặn trong chất lỏng của nước hoặc dầu. Một quy định: màu vỏ bên ngoài ngoài màu tiêu chuẩn, phải được chỉ định. Van tiết lưu (tùy chọn): để giảm áp suất dao động, van tiết lưu được lắp đặt ở lối vào áp suất.

Lưu ý khi sử dụng

1, thiết bị phải được lắp đặt theo chiều dọc: nên dùng cờ lê 17 mm khi siết chặt, không nên vặn quá mạnh vỏ; Nên tránh va chạm khi vận chuyển:

2, thiết bị sử dụng thích hợp trong nhiệt độ môi trường từ 25-55 ℃;

3, việc sử dụng tần số rung môi trường làm việc< 25 hz, biên độ không quá 1 mm; 12000.

4, việc sử dụng nhiệt độ môi trường Trung Quốc quá cao, giá trị chỉ thị của thiết bị không trở về 0 hoặc xuất hiện, chỉ ra lỗi có thể cắt mở nắp cao su bịt kín, làm cho lòng thiết bị và khí quyển liên kết với nhau

5, thiết bị sử dụng phạm vi, nên nằm trong khoảng từ giới hạn trên 1/3 ~ 213;

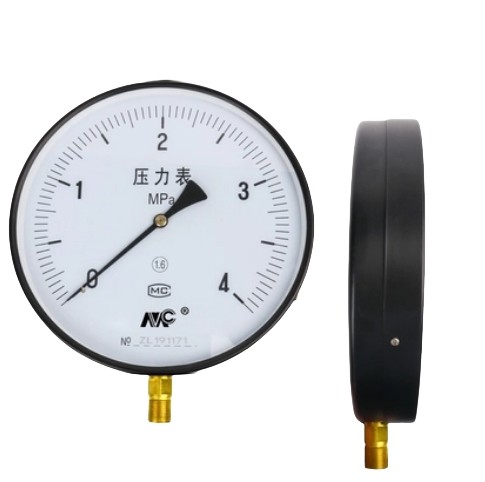

6, trong việc đo môi chất ăn mòn, có thể là môi chất kết tinh, môi chất có độ nhớt lớn hơn nên thêm thiết bị cách ly; Đồng hồ đo áp suất (hình 5)

7, thiết bị nên được kiểm tra thường xuyên (ít nhất ba tháng một lần), nếu phát hiện lỗi phải sửa chữa kịp thời;

8, thiết bị kể từ ngày giao hàng, nếu sau nửa năm trong điều kiện bảo quản bình thường sử dụng phát hiện lỗi hoặc hư hỏng do chất lượng kém, công ty chịu trách nhiệm sửa chữa hoặc trao đổi;

9, cần đo thiết bị môi chất ăn mòn, nên chỉ ra yêu cầu khi đặt hàng.

Đồng hồ đo áp suất trong gần như tất cả các quy trình công nghiệp và nghiên cứu khoa học. Trong mạng lưới đường ống nhiệt, truyền tải dầu khí, cấp nước, hệ thống cung cấp khí đốt, xưởng sửa chữa xe cộ, v.v. có thể thấy ở khắp mọi nơi. Đặc biệt trong quá trình kiểm soát quy trình công nghiệp và đo lường công nghệ, do tính linh hoạt của cảm biến đồng hồ đo áp suất cơ học có độ bền cơ học cao và sản xuất thuận tiện, khiến đồng hồ đo áp suất cơ học được sử dụng rộng rãi.

Nguyên tắc lựa chọn

1, việc lựa chọn loại

Việc lựa chọn loại thiết bị phải đáp ứng các yêu cầu của quy trình. Cho dù bạn cần truyền từ xa, ghi tự động hay cảnh báo; Bản chất của môi chất đo (chẳng hạn như nhiệt độ của kích thước môi chất đo, độ nhớt, ăn mòn, mức độ bẩn, cho dù dễ cháy và nổ, v.v.) được đưa ra các yêu cầu đặc biệt đối với thiết bị, điều kiện môi trường tại chỗ (chẳng hạn như độ ẩm, nhiệt độ, cường độ từ trường, rung động, v.v.) đối với các loại thiết bị của yêu cầu, v.v. Do đó, việc lựa chọn chính xác các loại thiết bị theo yêu cầu kỹ thuật là để đảm bảo hoạt động bình thường của thiết bị và tiền đề quan trọng của an toàn trong sản xuất. Chẳng hạn như đồng hồ đo áp suất thông thường của ống lò xo bằng hợp kim đồng sử dụng thép hợp kim (điện áp cao), và đồng hồ đo áp suất hydro vật liệu ống lò xo đang sử dụng thép carbon hoặc thép không gỉ, không được phép sử dụng hợp kim đồng. Bởi vì amoniac và đồng tạo ra phản ứng hóa học, sẽ phát nổ, vì vậy đồng hồ đo áp suất thông thường không thể được sử dụng để đo áp suất amoniac. Đồng hồ đo áp suất oxy với đồng hồ đo áp suất thông thường về khía cạnh cấu trúc và vật liệu có thể giống hệt nhau, chỉ cần đồng hồ đo áp suất oxy với dầu phải bị cấm. Bởi vì dầu vào hệ thống oxy dễ gây nổ. Đồng hồ đo áp suất oxy được sử dụng trong hiệu chuẩn, không giống như đồng hồ đo áp suất thông thường sử dụng dầu làm môi chất làm việc, và đồng hồ đo áp suất oxy phải tuyệt đối tránh tiếp xúc với dầu trong cửa hàng. Nếu phải sử dụng đồng hồ đo áp suất dầu hiện có để đo áp suất oxy, phải được làm sạch bằng cacbon tetraclorua nhiều lần trước khi sử dụng, kiểm tra cẩn thận cho đến khi không còn dầu.

2, việc xác định dải đo

Để giữ cho thành phần đàn hồi có thể hoạt động đáng tin cậy trong phạm vi an toàn của biến dạng đàn hồi, khi chọn phạm vi, phải theo kích thước của áp suất đo và tốc độ thay đổi áp suất, đủ dư địa, do đó, giới hạn trên của đồng hồ đo áp suất phải cao hơn quy trình trong sản xuất giá trị áp suất tối đa có thể. Theo "quy định kỹ thuật thiết kế kiểm soát hóa học", độ ổn định đo, áp suất làm việc tối đa không được vượt quá 2/3 giá trị giới hạn trên của phép đo; Đo áp suất xung, áp suất làm việc tối đa không được vượt quá giá trị giới hạn trên của phép đo 1/2; Khi đo áp suất cao, áp suất làm việc tối đa không được vượt quá 3/5 giá trị giới hạn trên của phép đo, nói chung đo áp suất nhiều nhất, một giá trị nhỏ không được nhỏ hơn 1/3 giá trị giới hạn trên của phép đo thiết bị, để đảm bảo rằng thiết bị có mối quan hệ tuyến tính giữa đầu ra và số lượng đầu vào Theo các thông số đo của giá trị tối đa và tối thiểu được tính toán trên thiết bị, sau sàn, không giá trị trực tiếp làm phạm vi đo của thiết bị. Chúng ta khi chọn thiết bị trên thang đo giới hạn, nên được chọn trong các quy định của nhà nước, loạt tiêu chuẩn. Dải đo của đồng hồ đo áp suất của loạt tiêu chuẩn là: Trung Quốc - 0.1-0.06, 0.15:,1.6 0 và 1, 2.5, 4, 6, 10 x10 "MPa (trong đó n là một số nguyên tự nhiên có thể dương và âm)

3, mức độ chính xác

Theo quy trình để cho phép sai số tuyệt đối tối đa và thiết bị được chọn nhiều nhất, hãy tính toán các thiết bị cho phép sai số trích dẫn tối đa, là kém, trong các quy định của nhà nước, cấp chính xác của việc xác định độ chính xác của thiết bị. Nói chung, chọn thiết bị chính xác, kết quả đo chính xác và đáng tin cậy hơn. Nhưng không thể nghĩ rằng, độ chính xác của thiết bị càng cao thì càng tốt, bởi vì độ chính xác của thiết bị nói chung, càng đắt tiền, vận hành và bảo trì, càng gặp nhiều rắc rối．
