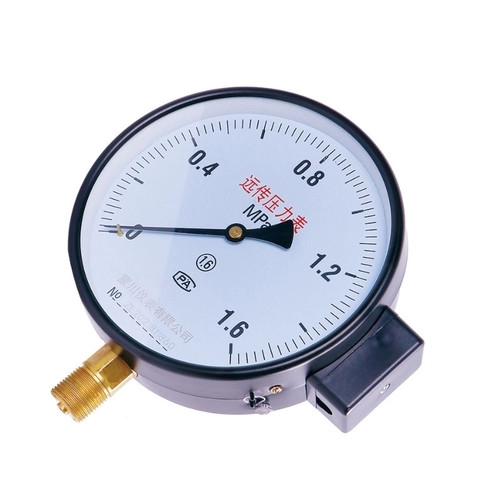

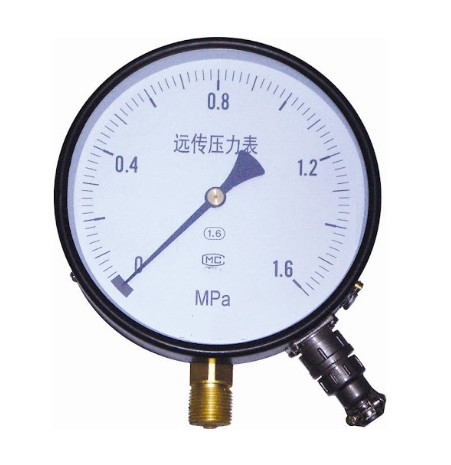

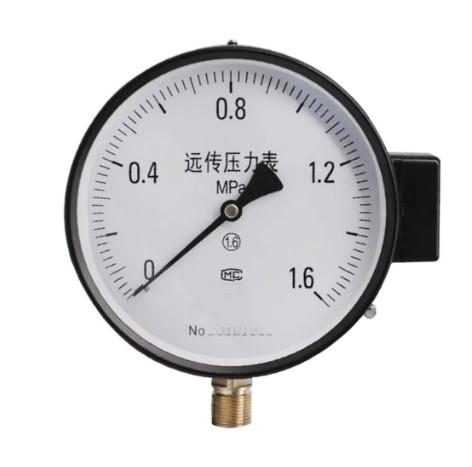

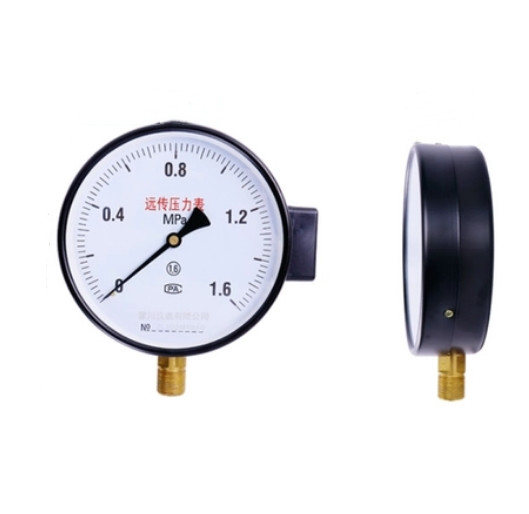

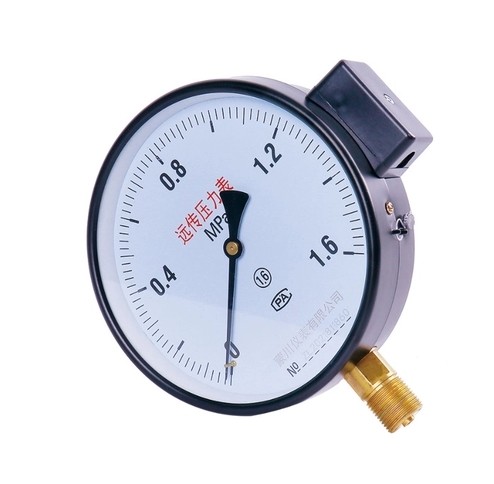

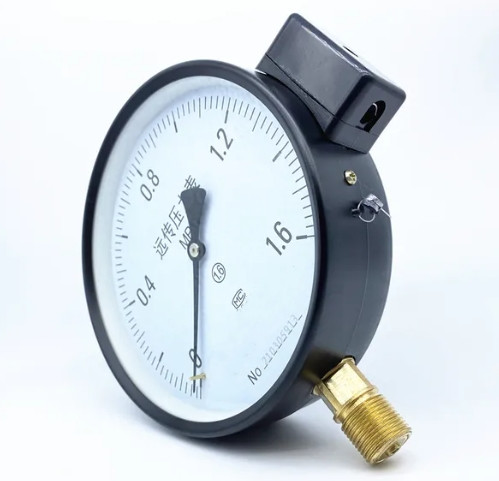

MC YTZ150 Cảm biến từ xa máy đo áp suất truyền tải xa

Đồng hồ đo áp suất truyền xa MC YTZ150 1.6 -40-60 ℃ M20*1.5 170*180*75 Đồng hồ đo áp suất cảm biến từ xa

Giới thiệu

Đồng hồ đo áp suất là một dụng cụ sử dụng các bộ phận đàn hồi làm bộ phận cảm biến để đo và chỉ thị áp suất cao hơn áp suất môi trường. Nó cực kỳ phổ biến trong các ứng dụng. Nó bao gồm hầu hết tất cả các quy trình công nghiệp và các lĩnh vực nghiên cứu khoa học. Nó có thể được nhìn thấy ở khắp mọi nơi trong các lĩnh vực mạng lưới đường ống sưởi, truyền tải dầu khí, hệ thống cung cấp nước và khí đốt, các nhà máy và cửa hàng sửa chữa và bảo trì xe cộ. Đặc biệt trong quá trình kiểm soát quy trình công nghiệp và đo lường kỹ thuật, vì bộ phận cảm biến đàn hồi của đồng hồ đo áp suất cơ học có các đặc tính về độ bền cơ học cao và sản xuất thuận tiện, đồng hồ đo áp suất cơ học ngày càng được sử dụng rộng rãi.

Thông số kỹ thuật

Nguyên lý hoạt động

Đồng hồ đo áp suất sử dụng biến dạng đàn hồi của các bộ phận cảm biến (ống Bourdon, ống xếp, ống thổi) trong đồng hồ, sau đó biến dạng áp suất được truyền đến kim chỉ bằng cơ chế chuyển đổi của bộ máy trong đồng hồ, làm cho kim chỉ quay để hiển thị áp suất.

Cấu trúc chính

Lỗ tràn: Trong trường hợp khẩn cấp ống Bourdon bị vỡ, áp suất bên trong sẽ được giải phóng ra bên ngoài thông qua lỗ tràn để ngăn kính vỡ. Lưu ý: Để duy trì hiệu suất bình thường của lỗ tràn, phải để lại khoảng trống ít nhất 10mm phía sau đồng hồ và không thể sửa đổi hoặc bịt lỗ tràn.
Kim chỉ: Ngoài kim chỉ tiêu chuẩn, các kim chỉ khác cũng là tùy chọn.
Mặt kính: Ngoài kính tiêu chuẩn, các loại kính vật liệu đặc biệt khác, chẳng hạn như kính cường lực và kính không phản chiếu cũng là tùy chọn.
Phân loại hiệu suất: loại thông thường (tiêu chuẩn), loại thông thường cho hơi nước (M), loại chịu nhiệt (H), loại chống rung (V), loại chống rung cho hơi nước (MV) loại chịu nhiệt và chống rung (HV).
Phương pháp xử lý: xử lý không dầu/không nước để loại bỏ nước hoặc dầu còn sót lại trong bộ phận làm ướt trong quá trình sản xuất.
Chỉ định bên ngoài: Màu vỏ phải được chỉ định ngoài màu tiêu chuẩn.
Van tiết lưu: Để giảm áp suất xung, van tiết lưu được lắp đặt ở cửa vào áp suất.

Lưu ý khi sử dụng

1. Đồng hồ phải được đặt thẳng đứng: nên sử dụng cờ lê 17mm để siết chặt trong quá trình lắp đặt và không được vặn vỏ một cách cưỡng bức; nên tránh va chạm trong quá trình vận chuyển;
2. Nhiệt độ của môi trường xung quanh nên là -25~55℃;
3. Tần số rung của môi trường làm việc nhỏ hơn 25HZ và biên độ không quá 1mm;
4. Do nhiệt độ môi trường cao trong quá trình sử dụng, giá trị chỉ thị của dụng cụ không trở về 0 hoặc giá trị chỉ thị nằm ngoài dung sai, bạn có thể cắt nút cao su bịt kín ở phần trên của vỏ để làm cho khoang bên trong của dụng cụ thông với khí quyển;
5. Phạm vi sử dụng của dụng cụ nên nằm trong khoảng từ 1/3 đến 2/3 của giới hạn trên;
6. Nên thêm các thiết bị cách ly khi đo các môi chất ăn mòn, môi chất có thể kết tinh và môi chất có độ nhớt cao;
7. Đồng hồ nên được kiểm tra thường xuyên (ít nhất ba tháng một lần) và nếu phát hiện bất kỳ sự cố nào, nên sửa chữa kịp thời;
8. Nếu dụng cụ được phát hiện là không hợp lệ hoặc bị hư hỏng do chất lượng sản xuất kém trong điều kiện bảo quản và sử dụng bình thường trong vòng nửa năm kể từ ngày xuất xưởng, công ty sẽ chịu trách nhiệm sửa chữa hoặc thay thế;
9. Yêu cầu một dụng cụ để đo môi chất ăn mòn và các điều kiện cần thiết nên được chỉ ra khi đặt hàng.

Đồng hồ đo áp suất theo tiêu chuẩn quốc gia "Đồng hồ đo áp suất chung" GB/T1226-2001 số 4.1.2 đồng hồ được phân loại theo các khớp nối ren và phương pháp lắp đặt: đồng hồ đo áp suất lắp trực tiếp, đồng hồ đo áp suất lắp chìm (lắp bảng điều khiển), bề mặt áp suất lắp lồi (lắp tường).
10. Vị trí lắp đặt của đồng hồ đo áp suất phải đáp ứng các yêu cầu về trạng thái lắp đặt, mặt số không được đặt nằm ngang và chiều cao của vị trí lắp đặt phải thuận tiện cho nhân viên quan sát.
11. Khoảng cách giữa vị trí lắp đặt của đồng hồ đo áp suất và điểm đo áp suất phải càng ngắn càng tốt để đảm bảo độ kín tốt và không bị rò rỉ.
12. Nên có bộ đệm ở đầu trước của đồng hồ đo áp suất đã lắp; để tạo điều kiện cho việc kiểm tra, nên lắp đặt van ngắt dưới dụng cụ; khi môi chất bẩn hoặc có áp suất xung, có thể sử dụng bộ lọc, bộ đệm và khí ổn định
