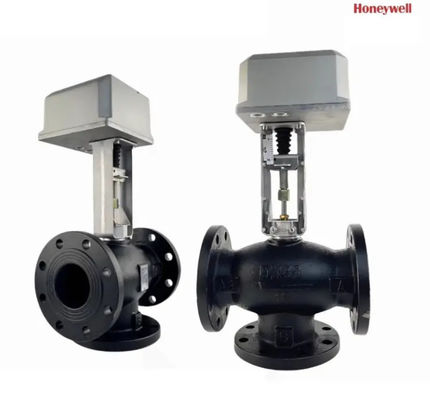

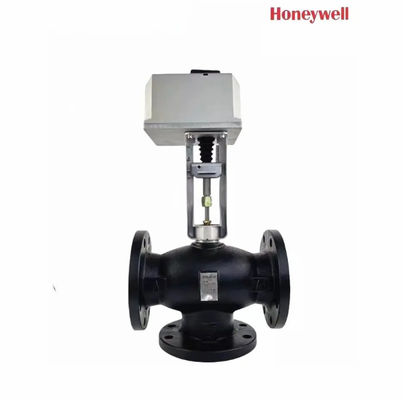

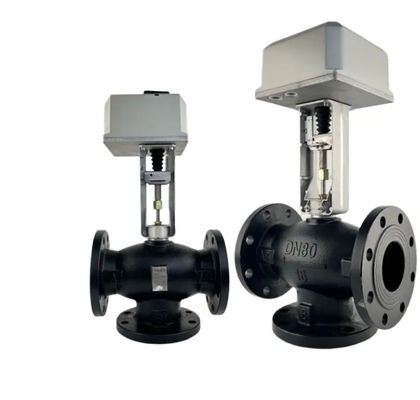

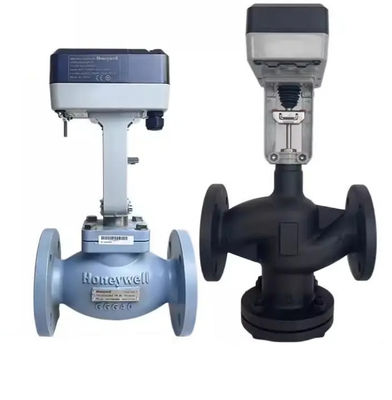

Honeywell ML7421 Phương thức kiểm soát tích hợp Máy van nhiệt độ hai chiều điện Động lực cân bằng Vàng vật liệu tiếp xúc

TÍNH NĂNG • Lắp đặt nhanh chóng và dễ dàng. • Không cần liên kết riêng. • Hành trình 3/4 inch (20 mm) trên ML7421A; hành trình 1-1/2 inch (38 mm) trên ML7421B. • Không cần điều chỉnh. • Định vị van chính xác. • Tín hiệu đầu vào có thể lựa chọn 0(2) đến 10 Vdc/0(4) đến 20 mA. • Phản hồi vị trí. • Công tắc giới hạn lực. • Bộ vận hành thủ công. • Tác động trực tiếp hoặc ngược. • Động cơ đồng bộ. • Thiết kế chống ăn mòn. • Không cần bảo trì. • Lỗ thoát đầu nối ống dẫn

Tổng quan Trong ML7421, chuyển động của động cơ đồng bộ được chuyển đổi thành chuyển động tuyến tính của trục bộ truyền động bằng cách sử dụng truyền động bánh răng sâu. Một kẹp giữ nút kết nối trục bộ truyền động với trục van. Cảm biến lực bên trong, sử dụng các công tắc vi mô đã được lắp đặt, sẽ tắt bộ truyền động khi đạt đến lực trục được chỉ định. Vận hành thủ công ML7421 được trang bị núm vận hành thủ công (xem Hình 7) để mở hoặc đóng van trong trường hợp mất điện. Tắt hoặc ngắt kết nối nguồn điện trước khi vận hành thủ công ML7421. Để vận hành, nhấn núm vận hành thủ công xuống và xoay núm ngược chiều kim đồng hồ để di chuyển trục xuống hoặc theo chiều kim đồng hồ để di chuyển trục lên. Nếu bộ truyền động được trả về điều khiển tự động, núm vận hành thủ công sẽ tự động mở khóa. LƯU Ý: Nếu núm vận hành thủ công không được nhấn vào trong khi xoay, nó chỉ xoay một khoảng ngắn trước khi tự động ngắt kết nối mà không cần khôi phục nguồn. QUAN TRỌNG: Vận hành thủ công cho phép một lực đóng rất cao có thể làm kẹt trục bộ truyền động, vượt quá định mức của công tắc lực và dừng động cơ. Sau khi vận hành đóng van thủ công, nhả trục một vòng bằng cách xoay núm vận hành thủ công để bộ vận hành thủ công tự động ngắt kết nối khi khôi phục nguồn. Đầu vào tín hiệu (+) Phạm vi tín hiệu đầu vào tương tự (+) được đặt tại nhà máy là 0 đến 10 Vdc. Thay đổi vị trí của phích cắm chọn W2 sẽ đặt phạm vi thành 2 đến 10 Vdc. Thay đổi vị trí W4 thành mA (xem Hình 8.) các phạm vi là 0(4) đến 20 mA. Các phích cắm chọn W1, W2, W3 và W4 được đặt ở mặt sau của tấm bảo vệ PCB. Xem Hình 8 để biết vị trí của các phích cắm chọn. Hình 7. Núm vận hành thủ công ML7421A,B. Lỗi đầu vào tín hiệu Sử dụng phích cắm chọn W1, bộ truyền động có thể được đặt để chạy đến một trong ba vị trí trong trường hợp lỗi tín hiệu: 1. 0% — Vị trí bộ truyền động tương ứng với tín hiệu 0 hoặc 2 Vdc 2. 50% — Trục bộ truyền động ở vị trí giữa 3. 100% — Vị trí bộ truyền động theo tín hiệu 10 Vdc LƯU Ý: W1 được đặt tại nhà máy ở mức 50%. Nếu W4 được đặt ở vị trí mA, bộ truyền động luôn chạy đến 0%. W1 (W4) W3 W4 V
