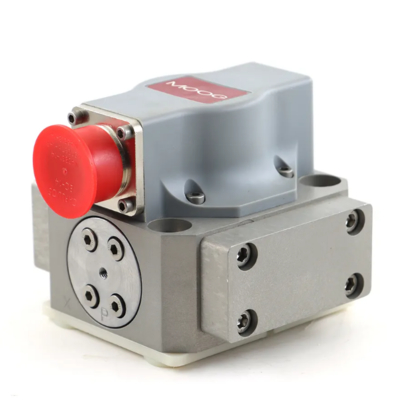

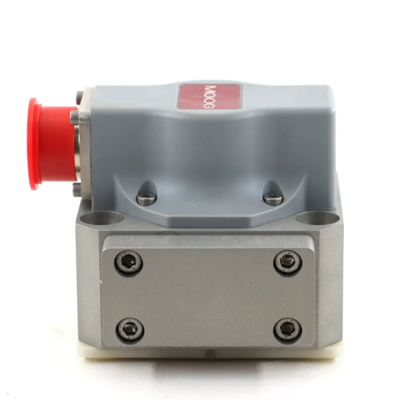

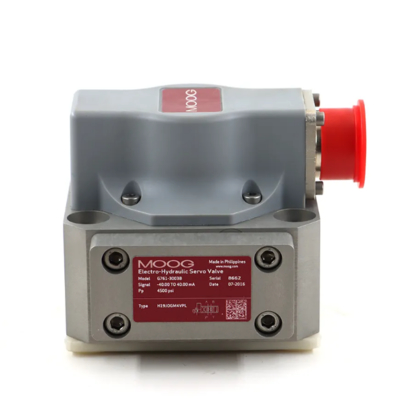

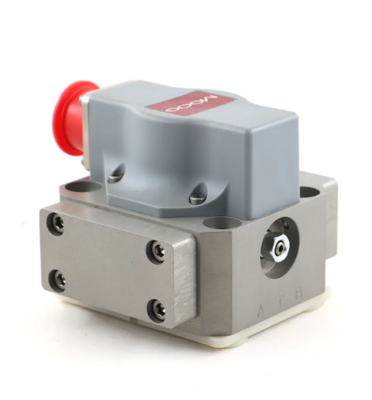

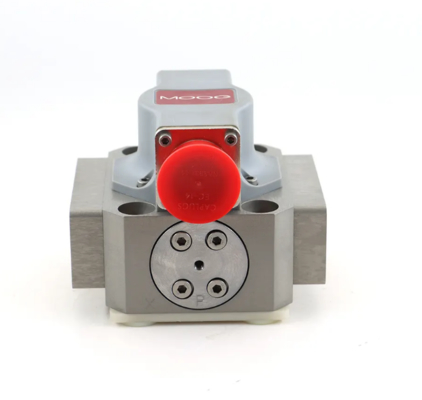

Van điều khiển servo thủy lực MO-OG Series G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Van điện từ thủy lực

Các van kiểm soát dòng chảy G761/761 Series là van throttle cho 3 và tốt nhất là ứng dụng 4 chiều.Thiết kế 2 giai đoạn bao gồm phạm vi dòng chảy từ 4 đến 63 l/min (l đến 16.5 gpm) ở 35 ba ((500 psi) áp suất van giảm trên mỗi đường quay.
Các giai đoạn đầu ra là một trung tâm khép kín, bốn chiều. slidingpool, giai đoạn thí điểm là một đối xứng hai vòi và flapper, được điều khiển bởi một lỗ khí kép, mô-tơ mô-men xoắn khô.Phản hồi cơ học của vị trí cuộn được cung cấp bởi xuân nhangThiết kế van là đơn giản và mạnh mẽ cho đáng tin cậy, hoạt động lâu đời
Thiết kế là đơn giản và mạnh mẽ cho đáng tin cậy, hoạt động lâu đời.
cuộn trượt. giai đoạn thử nghiệm bao gồm một động cơ mô-men xoắn khô, đối xứng, vòi kép. cuộn giai đoạn Znd
vị trí được điều khiển bởi một dây phản hồi carbide.
yêu cầu thiết kế bắt buộc đảm bảo độ chính xác cao, hoạt động đáng tin cậy và tuổi thọ dài.Tất cả các van servo của chúng tôi được biết đến với độ chính xác cao và hoạt động đáng tin cậy ngay cả trong các ứng dụng công nghiệp khắc nghiệt nhất.
Các van này phù hợp cho các hệ thống điều khiển vị trí, tốc độ, áp suất hoặc lực điện thủy lực với động lực cao
yêu cầu phản ứng.
Thiết kế van
Mô hình gắn
Áp suất hoạt động tối đa ở các cổng P, T, A, B
Giai đoạn thí điểm
Dòng chảy định lượng ở Ap, 35 bar/spool land
(500 psi/spool land)
Thời gian phản ứng bước từ 0 đến 100% đột quỵ
2 giai đoạn, với cuộn và vỏ và động cơ mô-men xoắn khô
15010372-004-04-0-92
315 bar (4,500 psi)
Flapper vòi phun
4 l/phút
(1 gpm)
5 ms
10 y/min
(2,5 gpm)
19 l/phút
(5 gpm)
38 l/phút
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
