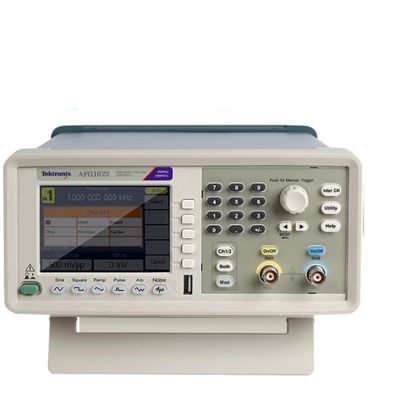

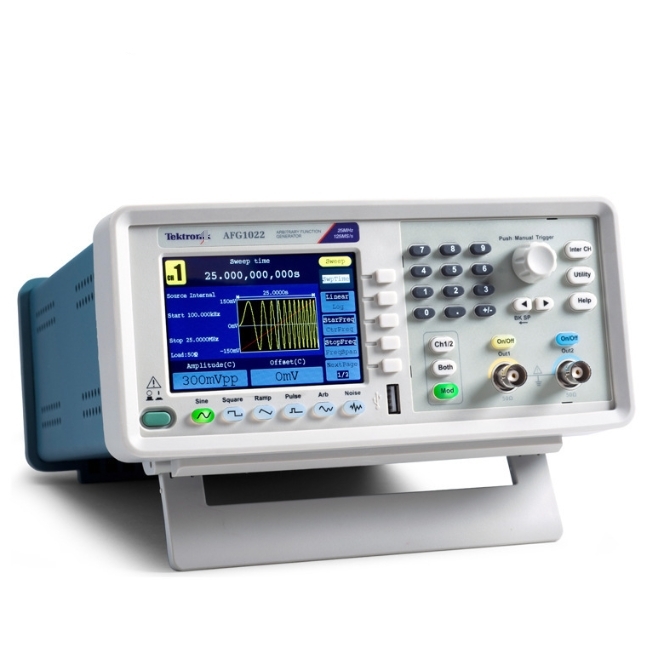

Tektronix AFG1022 Quản lý chức năng tùy ý Quản lý chức năng ngẫu nhiên 25MHz

Máy phát hàm tùy ý dòng AFG1000 Series cung cấp một công cụ tạo dạng sóng với tỷ lệ hiệu suất giá tốt nhất. Nó bao gồm hai mẫu với hai kênh, băng thông lên đến 60 MHz và lên đến 10 Vp-p biên độ đầu ra. Bốn chế độ chạy, 50 dạng sóng được sử dụng thường xuyên tích hợp và bộ đếm tần số 200 MHz tích hợp bao gồm hầu hết các nhu cầu tạo dạng sóng trong thí nghiệm và công việc kiểm tra của bạn. Màn hình LCD TFT 3,95 inch, các nút tắt, giao diện USB và phần mềm PC cung cấp những cách trực quan nhất để cấu hình thiết bị.

Thông số kỹ thuật hiệu suất chính

• Hai kênh, dạng sóng sin 25 MHz hoặc 60 MHz, dạng sóng vuông 12,5 MHz hoặc 30 MHz
• 14 bit, dạng sóng tùy ý 125 MS/s hoặc 300 MS/s với độ dài bản ghi 8 k điểm
• Biên độ 1 mVp-p đến 10 Vp-p vào tải 50 Ω

Các tính năng chính

Ứng dụng

Hiệu suất và tính năng

Dải dạng sóng sin 1 μHz đến 25 MHz hoặc 60 MHz, với độ phân giải 12 chữ số hoặc 1 μHz và cơ sở thời gian ổn định cao ±1 ppm, cung cấp độ trung thực tín hiệu tuyệt vời trong miền tần số. Với 1 mVp-p đến 10 Vp-p dải biên độ đầu ra và độ phân giải 14 bit hoặc 1 mVp-p trên toàn dải tần số, không cần phải thỏa hiệp giữa biên độ đầu ra và tần số nữa.

Bốn chế độ chạy khác nhau bao gồm hầu hết các trường hợp sử dụng với một giải pháp hiệu quả về chi phí. 50 dạng sóng tiêu chuẩn và tùy ý được sử dụng thường xuyên nhất được tích hợp để dễ dàng truy cập. Bộ nhớ dạng sóng tùy ý lên đến 8 K điểm cho phép người dùng sao chép các tín hiệu thế giới thực được chụp bằng dao động ký Tektronix hoặc được xác định bằng ArbExpress. Bộ đếm tần số 200 MHz và độ phân giải 6 chữ số tích hợp là một cách dễ dàng và chính xác để đo tần số/chu kỳ/độ rộng xung/chu kỳ nhiệm vụ.
