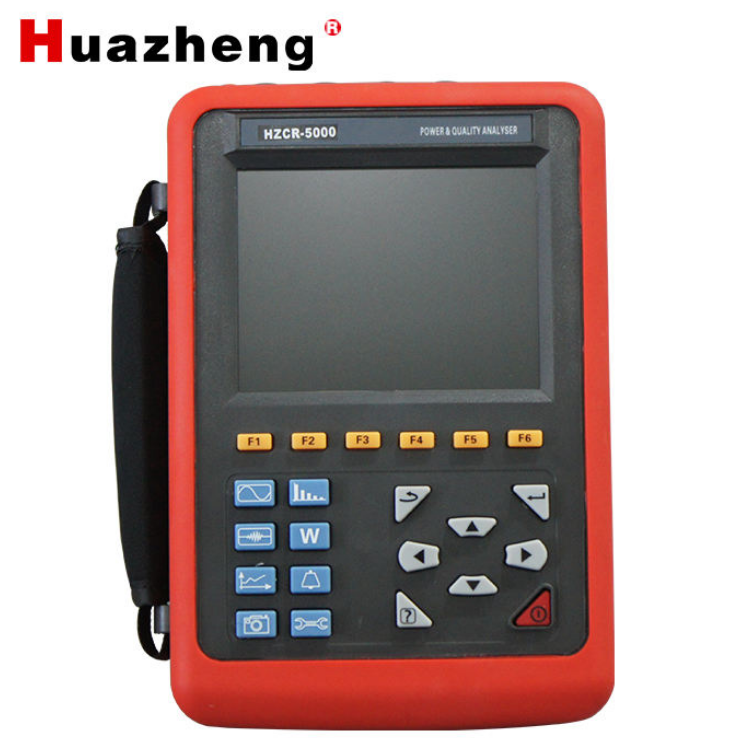

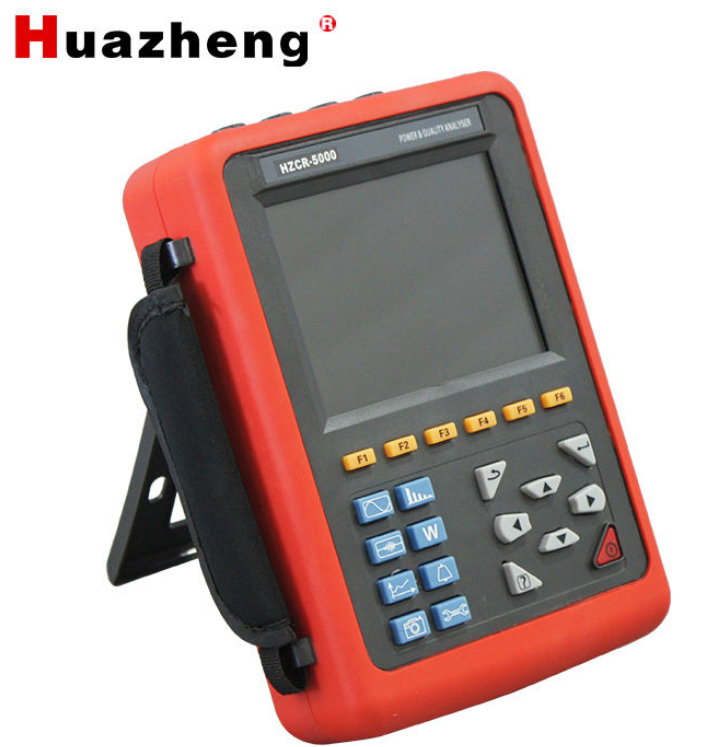

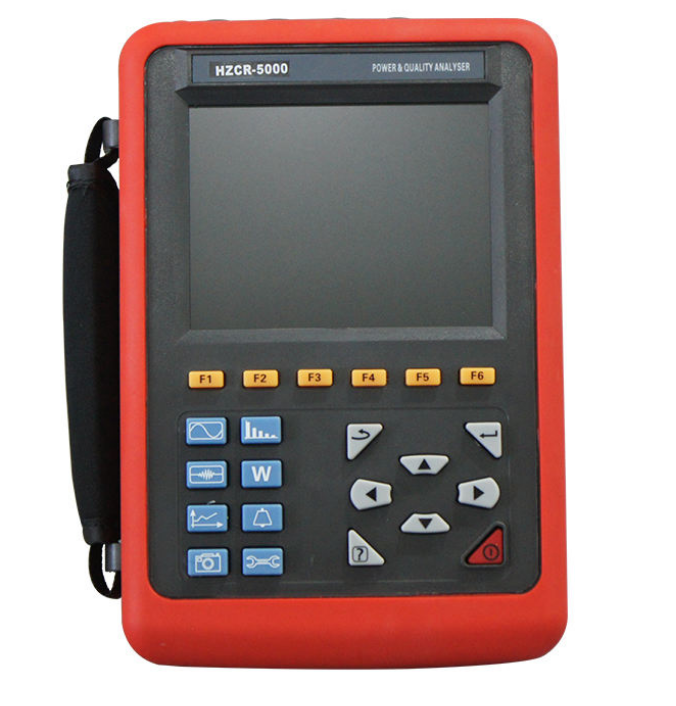

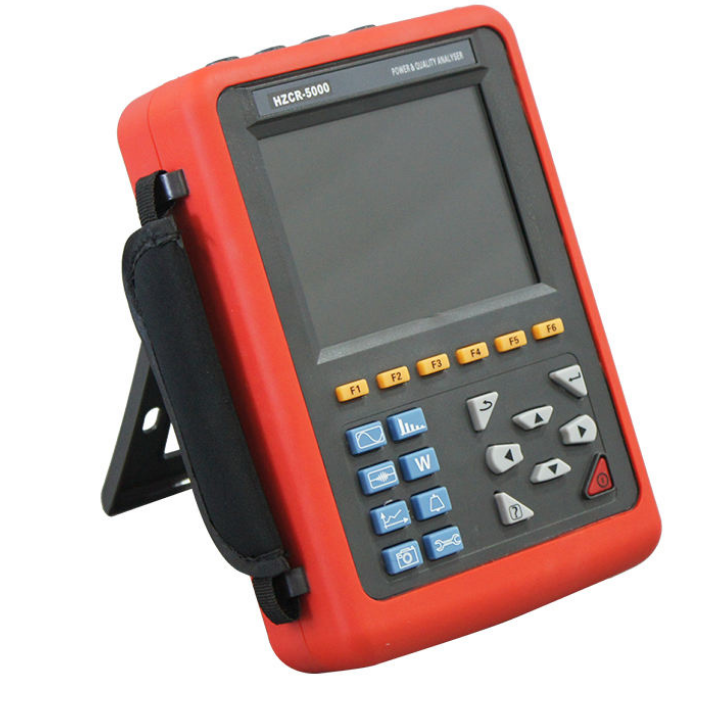

Máy phân tích chất lượng điện năng 3 pha HuaZheng HZCR-5000

HZCR-5000 Power Quality Analyzer là một dụng cụ thử nghiệm toàn diện được phát triển cẩn thận bởi công ty chúng tôi và được thiết kế đặc biệt cho thử nghiệm thực địa ba giai đoạn, đa chức năng và thông minh,hoạt động ngắn gọn giữa người và máyNó dễ sử dụng, màn hình LCD lớn, độ phân giải cao, giao diện bằng cả tiếng Trung và tiếng Anh, cấu trúc vỏ chống sốc và vân vân.Có thể đồng thời đo dòng điện 4 kênh (ABC ba pha và dòng dây trung lập), điện áp 4 kênh (tăng suất ba pha ABC và điện áp đường trung tính đến mặt đất), giá trị đỉnh của điện áp hiện tại, giá trị tối đa / tối thiểu trong một khoảng thời gian, nhân vật mất cân bằng ba pha,nhấp nháy điện áp ngắn, biến áp nhân K, công suất hoạt động, công suất phản ứng, công suất hiển nhiên, nhân công suất và nhân công suất di chuyển, công suất hoạt động, công suất phản ứng, công suất hiển nhiên, biến dạng hài hòa tổng thể và hài hòa,vv; Hiển thị hình dạng sóng thời gian thực, biểu đồ thanh tỷ lệ hài hòa của điện áp hiện tại; Chụp động sự thay đổi ngay lập tức của điện áp hiện tại, theo dõi bắt đầu hiện tại,giám sát các thông số năng lượng và tạo danh sách báo động, tạo ra biểu đồ xu hướng trong một thời gian dài ghi lại dữ liệu thử nghiệm.

Trong các ứng dụng điện hiện tại, ngày càng nhiều thiết bị điện lớn, lỗi lưới điện đã trở nên ngày càng phức tạp hơn, với sự phát triển của ngành công nghiệp,nó đưa ra yêu cầu cao ngày càng nhiều để chất lượng năng lượng điệnChúng tôi cung cấp bộ phân tích chất lượng năng lượng cho điều đó, mà bạn có thể khắc phục sự cố của hệ thống năng lượng phức tạp nhanh hơn và chính xác hơn,và giám sát và duy trì các thông số chất lượng điện toàn diện hơn và hệ thống.

Máy phân tích chất lượng điện HZCR-5000 áp dụng kiến trúc bộ xử lý kép DSP + ARM, DSP được sử dụng để thu thập dữ liệu và xử lý thuật toán,ARM được sử dụng cho giao thức giao tiếp và xử lý giao diện người máy; Thu thập tín hiệu tương tự là bởi 2 mảnh AD7655 của công ty ADI. Độ phân giải cho AD7655 là 16 bit và nó là 4 kênh đồng bộ lấy mẫu. Tỷ lệ lấy mẫu cao nhất có thể đạt 1 MSPS,để đảm bảo độ chính xác của kênh và tính toàn vẹn thông tin, và sẽ không bỏ lỡ bất kỳ thay đổi thoáng qua trong lưới, có thể chính xác hơn để phát hiện các hình dạng sóng thoáng qua tăng và giảm đáng kể, và hình dạng sóng ngắt ngay lập tức;DSP tần số làm việc là trên 200 MHZ, để có thể theo dõi kịp thời của lưới điện và điều chỉnh động tần số lấy mẫu để nhận ra đồng bộ hóa tần số điện và tần số lấy mẫu;Màn hình LCD màu 6 inch, một độ phân giải 640 điểm x 480 điểm, với sự khác biệt màu sắc hiển thị khác nhau giữa các thông số pha, hình dạng sóng, sơ đồ vector, tỷ lệ hài hòa,người dùng có thể hiệu quả hơn và trực quan hơn hiểu tình trạng của các thông số lưới điện. Tích hợp trong bộ nhớ flash có thể lưu trữ 60 nhóm của ảnh chụp màn hình cùng một lúc, 150 nhóm của chụp điện áp thoáng qua / hình dạng sóng hiện tại, và 12800 nhóm của danh sách báo động.Khám phá hiện tại bắt đầu mô hình có thể liên tục bắt đầu hiện tại hình dạng sóng trong 100 s. Xây dựng trong thẻ nhớ 2G để lưu trữ bản ghi đường cong xu hướng, đồng thời ghi lại 20 thông số (có thể chọn theo nhu cầu) thu thập dữ liệu một lần mỗi năm giây,hồ sơ đường cong xu hướng có thể được lưu trữ trong 300 ngày.

Máy phân tích chất lượng điện cũng được gọi là: Máy phân tích chất lượng điện thông minh ba giai đoạn, Máy phân tích chất lượng điện đa chức năng, đồng thời với các chức năng của máy phân tích hài hòa,Bộ đo volt-ampere phaNó áp dụng cho ngành công nghiệp điện, hóa dầu, luyện kim, đường sắt, các doanh nghiệp khai thác mỏ, tổ chức nghiên cứu khoa học, bộ phận đo lường.Đặc biệt phù hợp với phân tích và chẩn đoán toàn diện về tất cả các thông số điện áp, dòng điện, công suất, công suất, hài hòa, pha điện.
