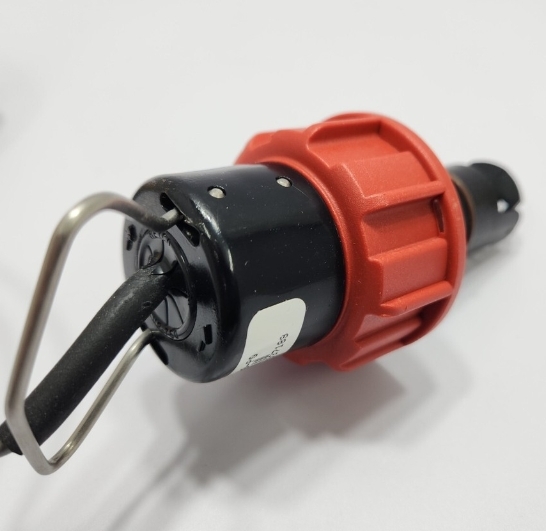

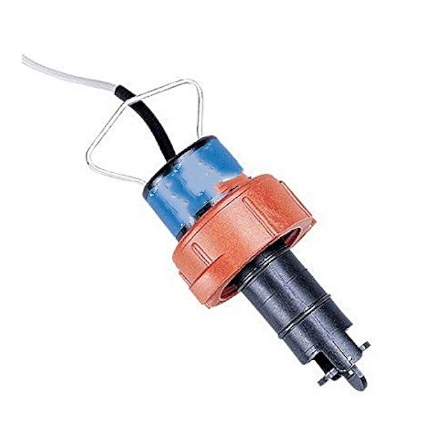

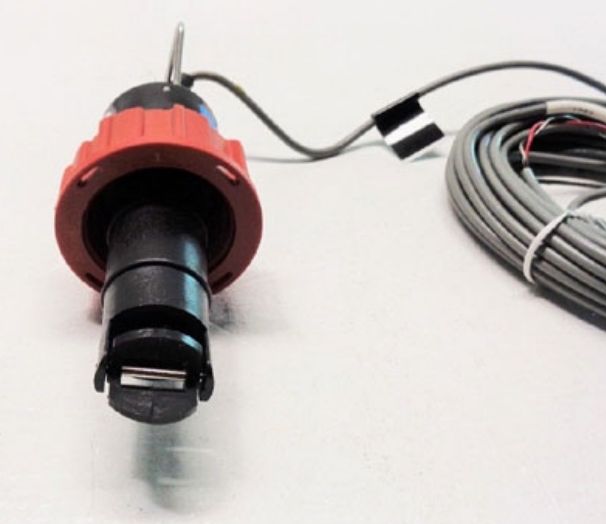

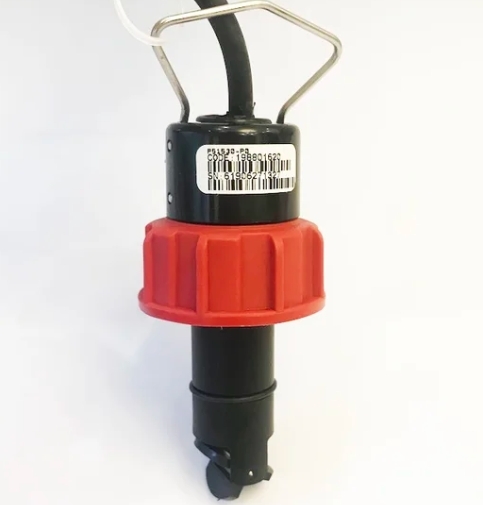

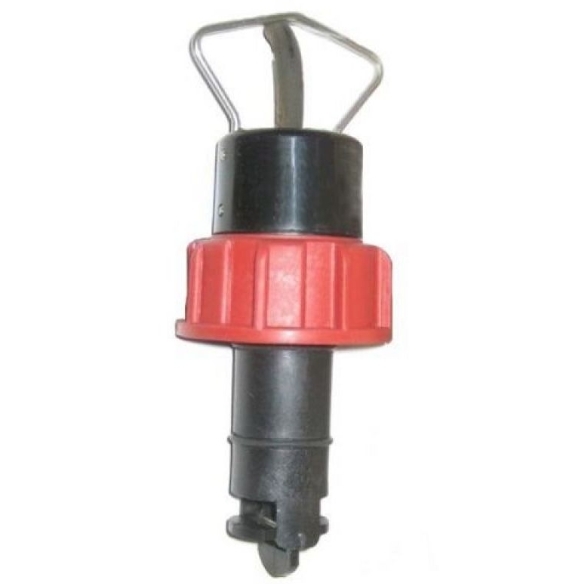

Cảm biến lưu lượng bánh guồng được lắp đặt tiêu chuẩn GF P51530-P1

Mô hình P51530-P1 là cảm biến lưu lượng bánh lăn GF Signet 515 Rotor-X, được thiết kế để giám sát lưu lượng chất lỏng trong các đường ống từ trung bình đến lớn với DN125 đến DN200 (5" đến 8").Nó áp dụng một nguyên tắc đo paddlewheel thụ động tự động, phục vụ như một đầu dò dòng chảy sử dụng chung kinh tế được sử dụng rộng rãi trong xử lý nước, chế biến hóa chất và các ngành công nghiệp nước tinh khiết.

• Cơ thể cảm biến: Polypropylene chứa thủy tinh (PP), chống lại axit, kiềm, nước biển và ăn mòn hóa học nhẹ
• Rota: PVDF, khả năng chống mòn xuất sắc và tương thích hóa học
• Trục trung tâm: Hợp kim titan, độ bền kéo cao, không rỉ sét, phù hợp với môi trường chứa các hạt rắn nhỏ
• Niêm phong O-ring: FPM tiêu chuẩn (Viton); EPDM hoặc Kalrez niêm phong đặc biệt là tùy chọn

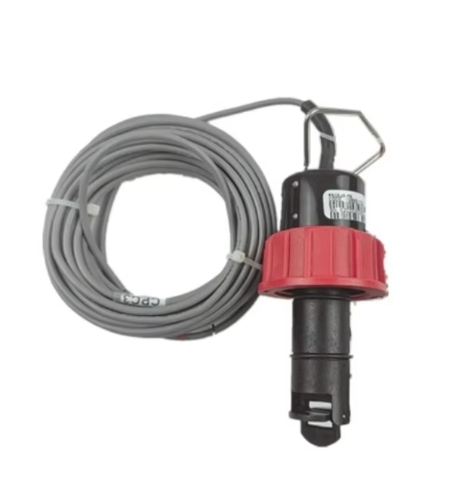

• Cáp: Cáp bảo vệ xoắn tiêu chuẩn 7,6 m, có thể mở rộng lên đến 60 m, ngăn chặn hiệu quả nhiễu điện từ tại chỗ

• Phạm vi tốc độ dòng chảy: 0,3 ~ 6 m/s (1 ~ 20 ft/s), tỷ lệ giảm xuống lên đến 20:1 cho phép đo ổn định dưới cả tốc độ dòng chảy thấp và cao
• Kích thước ống áp dụng: DN125 ~ DN200 (5" ~ 8"); loạt đầy đủ bao gồm các đường ống DN15 ~ DN900
• Độ chính xác: Độ khoan dung tuyến tính ± 1% FS, khả năng lặp lại ± 0,5% FS ở nhiệt độ xung quanh 25 °C
• Số Reynolds tối thiểu: 4500; chỉ dành cho các ứng dụng chất lỏng toàn ống, không tương thích với ống khí hoặc ống đầy một phần
• Tín hiệu đầu ra: Tín hiệu tần số sóng sinus thụ động (1 V đỉnh đến đỉnh); đầu ra 6 Hz mỗi tốc độ dòng chảy 1 ft / s. Không cần nguồn điện bên ngoài. Tương thích trực tiếp với các chỉ số dòng chảy thụ động (ví dụ:3-5090). Có thể được ghép nối với bộ khuếch đại trước Model 2760 để kết nối với PLC hoặc máy phát (5500, 5600, 8850 series, vv)
• Nhiệt độ và áp suất (bộ PP):

  Áp suất hoạt động tối đa: 12,5 bar ở 20°C

  Nhiệt độ trung bình tối đa: 90 °C; áp suất giảm xuống còn 1,7 bar ở 90 °C

• Loại lắp đặt: Lắp đặt chèn. Tương thích với các chiếc tay, kẹp yên và đầu hàn. Hỗ trợ lắp đặt bằng vòi nóng dưới áp suất mà không cần tắt hệ thống.

1. Thiết kế thụ động tự động làm đơn giản hóa hệ thống dây

   Không cần nguồn cung cấp điện bên ngoài. đầu ra sóng sinus thụ động cắt giảm chi phí dây điện đáng kể, lý tưởng cho các điểm giám sát từ xa mà không cần truy cập điện.

2. Khả năng tương thích hóa học rộng

   Sự kết hợp của vỏ PP, rotor PVDF và trục titan hoạt động tốt với nước tinh khiết, nước thải, dung dịch axit / kiềm, nước biển và nước làm mát lưu thông.

3. Tỷ lệ đảo ngược rộng cho các điều kiện làm việc đa năng

   20Một phạm vi đo lường rộng đảm bảo phát hiện đáng tin cậy ở tốc độ thấp 0,3 m/s và tránh trầy xước quá mức ở tốc độ tối đa 6 m/s, bao gồm các dây chuyền sản xuất tải biến với một cảm biến duy nhất.

4. Bảo trì thấp và tuổi thọ dài

   Không có các thành phần điện tử chìm trong môi trường quá trình; chỉ có bánh xe chèo quay.giảm thiểu chu kỳ tháo rời và hiệu chuẩn trong quá trình hoạt động liên tục lâu dài.

5. Cài đặt linh hoạt cho đường ống lớn

   Được tối ưu hóa đặc biệt cho các đường ống công nghiệp 5 "8". Khớp với các phụ kiện gắn GF hoàn chỉnh, cho phép lắp đặt vòi nóng mà không cần thoát nước hoặc dừng đường ống.

6. Độ chính xác cao và khả năng lặp lại tuyệt vời

   ± 0,5% khả năng lặp lại cung cấp dữ liệu lâu dài nhất quán, hoàn toàn phù hợp với hệ thống đo lưu lượng, bảo vệ bơm và hệ thống điều khiển khóa lưu lượng.

Hệ thống thẩm thấu ngược nước tinh khiết / RO, xử lý nước thải, lưu thông nước làm mát, chuyển chất lỏng hóa học, hệ thống lưu thông nước nhà máy điện
