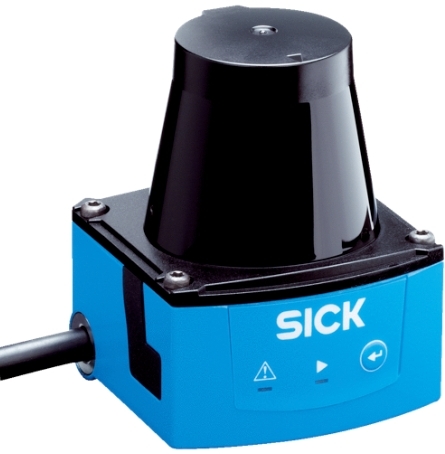

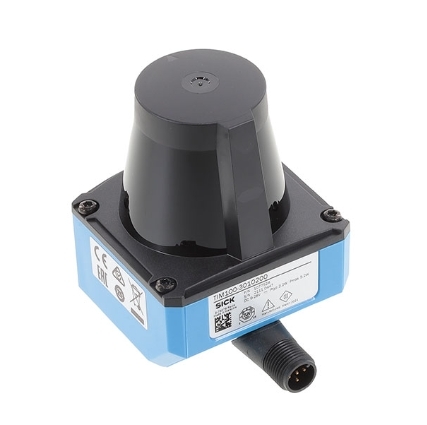

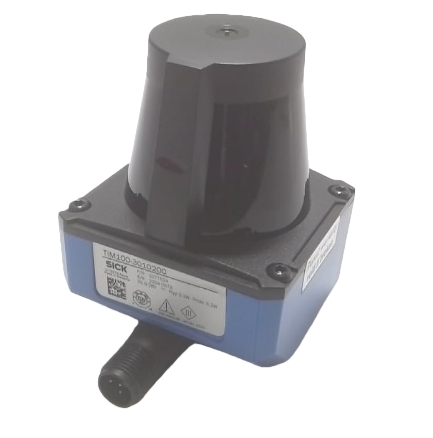

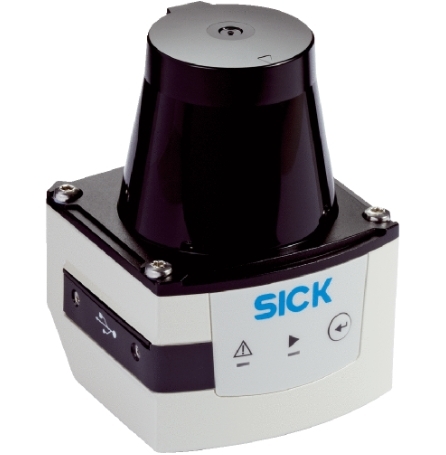

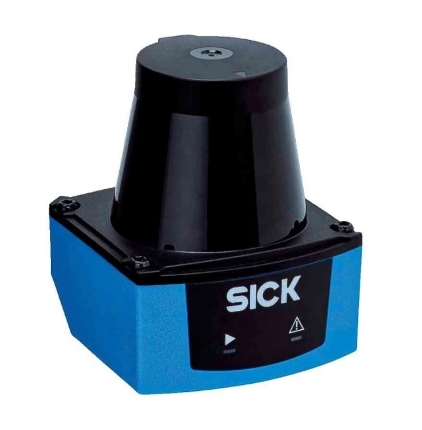

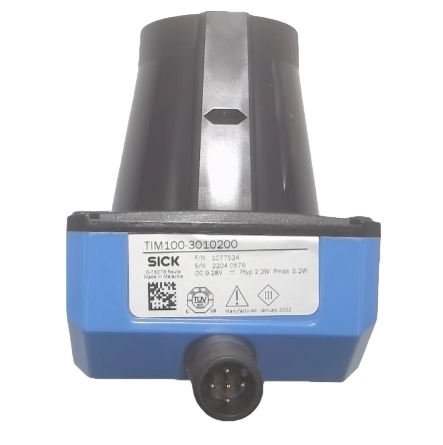

Máy cảm biến Lidar Sick TIM100-3010200 mới

TIM100-3010200 (Mã đặt hàng 1077524) là máy quét laser 2D LiDAR trong nhà nhỏ gọn, tiết kiệm chi phí thuộc dòng SICK TiM, được thiết kế để phát hiện khu vực tầm ngắn, giám sát hiện diện và tránh va chạm trong tự động hóa công nghiệp và thiết bị di động SICK. Nó áp dụng công nghệ đo khoảng cách đa xung HDDM+ đã được cấp bằng sáng chế với tia laser hồng ngoại loại 1 có bước sóng 850 nm, mang lại khả năng phát hiện khoảng cách ổn định trên trường nhìn ngang rộng 200° mà không có vùng mù. Được tối ưu hóa chỉ cho môi trường trong nhà, nó tích hợp logic đánh giá hiện trường tích hợp để đơn giản hóa việc kiểm soát tại chỗ mà không cần xử lý dữ liệu bên ngoài phức tạp.

• Nguyên lý đo: Đo khoảng cách độ nét cao HDDM +
• Nguồn sáng: Laser hồng ngoại 850 nm, Laser loại 1 (an toàn cho mắt)
• Góc quét ngang: 200°
• Độ phân giải góc: 1°
• Tần số quét: 14,5 Hz
• Phạm vi làm việc: 0,05 m ~ 3 m
• Mức độ thuyên giảm có thể phát hiện: 4% ~ 1.000% (hỗ trợ các vật thể mờ tối và vật phản xạ có độ phản chiếu cao)
• Thời gian phản hồi điển hình: 70 ms
• Khả năng miễn dịch ánh sáng xung quanh tối đa: 80.000 lx

• Kích thước: 60 mm (W) * 60 mm (D) * 75,8 mm (H)
• Trọng lượng: 90 g (không có cáp)
• Đánh giá vỏ bọc: IP65 chống bụi và chống nước
• Lớp bảo vệ: III
• Chống rung và sốc cho môi trường nhà máy tiêu chuẩn
• MTBF: 50 năm; MTTFD > 100 năm

• Nguồn điện: DC 10V ~ 30V
• Đầu nối: Đầu nối nam M12 xoay 5 chân
• Giao diện: IO-Link, 1 đầu vào kỹ thuật số, 2 đầu ra kỹ thuật số kéo đẩy
• Đánh giá trường tích hợp: 1 bộ trường, hỗ trợ 2 vùng phát hiện độc lập
• Độ trễ và thời gian dừng có thể định cấu hình: 69 ms ~ 30.015 ms
• Đèn báo trạng thái: 2 đèn LED báo trạng thái nguồn và tín hiệu chuyển mạch
• Phần mềm cấu hình: SOPAS ET để tham số hóa, chỉnh sửa và chẩn đoán vùng

1. Vỏ nhẹ siêu nhỏ gọn để dễ dàng tích hợp

   Chỉ 90 g với dấu chân nhỏ, hoàn toàn phù hợp với không gian lắp đặt hẹp trên AGV, AMR, máy đóng gói và tế bào robot. Đầu nối M12 có thể xoay cho phép định hướng nối dây linh hoạt mà không cần thêm giá đỡ.

2. Phạm vi quét toàn cảnh rộng 200°

   Cảm biến đơn bao phủ một khu vực nằm ngang rộng lớn, loại bỏ nhiều cảm biến quang điện và giảm chi phí phần cứng cũng như khối lượng công việc đi dây; Độ phân giải góc 1° đảm bảo phát hiện đáng tin cậy các chướng ngại vật nhỏ.

3. Đánh giá trường tích hợp, logic điều khiển đơn giản

   Hai vùng chuyển mạch độc lập có thể được xác định tự do thông qua phần mềm. Đầu ra kỹ thuật số kích hoạt trực tiếp khóa liên động PLC để cảnh báo va chạm, phát hiện người vào và bảo vệ vùng, không cần tính toán thêm dữ liệu khoảng cách.

4. Đo lường ổn định trên nhiều bề mặt khác nhau

   Công nghệ đa xung HDDM+ giảm thiểu nhiễu từ nhựa tối màu, kim loại và sàn phản chiếu thấp, hiệu suất phát hiện nhất quán bất kể màu mục tiêu hoặc kết cấu bề mặt.

5. Laser loại 1 an toàn cho mắt và tuổi thọ dài

   Laser loại 1 không yêu cầu che chắn an toàn đặc biệt cho người vận hành; MTBF siêu dài giúp giảm đáng kể tần suất bảo trì và thay thế khi nhà máy hoạt động liên tục 24/7.

6. IO-Link kép + kết nối đầu ra kỹ thuật số linh hoạt

   IO-Link cho phép sửa đổi tham số từ xa, tải lên dữ liệu chẩn đoán theo thời gian thực và quản lý thiết bị hàng loạt; đầu ra kéo đẩy kỹ thuật số tương thích với tất cả các PLC công nghiệp chính thống.

7. Vỏ công nghiệp chắc chắn theo tiêu chuẩn IP65

   Chống bụi xưởng, nước bắn và sương mù dầu nhẹ, hoạt động ổn định trong môi trường đóng gói, hậu cần và gia công nói chung trong nhà.

• Tránh va chạm cho AGV/AMR và xe đẩy tự động
• Bảo vệ chu vi ô làm việc bằng robot và phát hiện xâm nhập
• Sự hiện diện và đếm vật liệu của khu vực băng tải
• Phát hiện bộ phận máy đóng gói và giám sát vị trí
• Giám sát an toàn lối đi trong kho
• Cảm biến khu vực cửa/cửa quay tự động
• Phát hiện chướng ngại vật máy công cụ nhỏ
