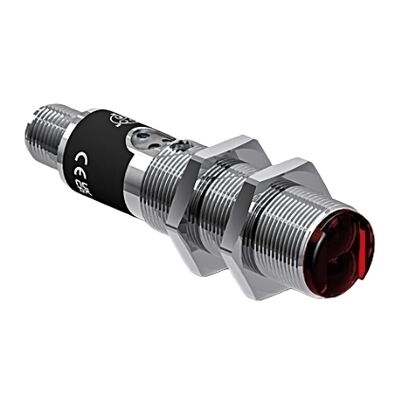

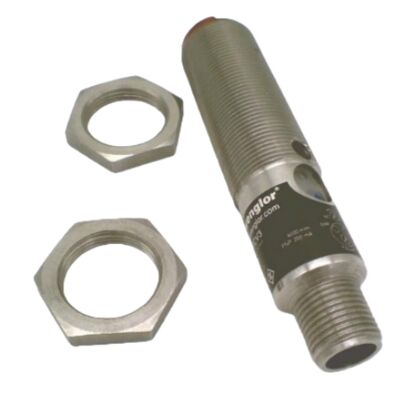

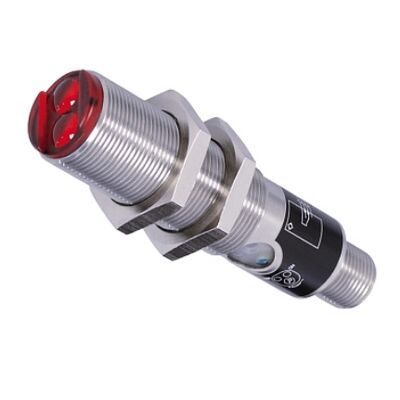

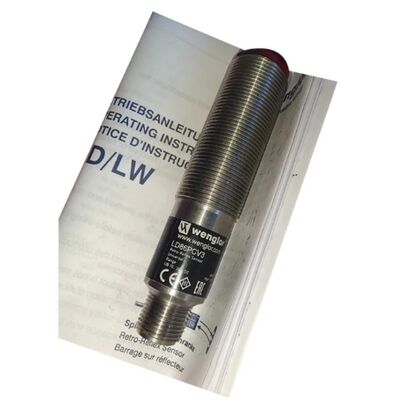

Cảm biến phản xạ gương Wenglor LD86PCV3 cần được sử dụng kết hợp với gương phản xạ

LD86PCV3 là cảm biến quang điện phản xạ ngược bằng thép không gỉ M18 phổ dụng do Wenglor sản xuất. Nó sử dụng hệ thống quang học thấu kính kép và ánh sáng đỏ phân cực, cần có gương phản xạ phù hợp (Model RQ100BA) để hoạt động. Được thiết kế để phát hiện sự hiện diện của vật thể ở khoảng cách xa trong tự động hóa công nghiệp nói chung, nó loại bỏ hiệu quả các kích hoạt sai gây ra bởi bề mặt kim loại bóng loáng như gương thông qua bộ lọc phân cực tích hợp, mang lại hiệu suất phát hiện ổn định trong nhiều điều kiện xưởng khác nhau.

• Phạm vi hoạt động: Tối đa. 6.000 mm (6 m) với gương phản xạ RQ100BA tiêu chuẩn
• Nguồn sáng: Ánh sáng đỏ nhìn thấy được với bộ lọc phân cực
• Thiết kế quang học: Hệ thống thấu kính kép, góc phân kỳ chùm tia 5°
• Độ trễ chuyển mạch: ＜15%
• Tối đa. Độ cản ánh sáng xung quanh: 10.000 lux
• Tuổi thọ của đèn LED (25oC): 100.000 giờ
• Công nghệ ánh sáng phân cực: Giảm nhiễu từ các mục tiêu phản chiếu sáng bóng

• Điện áp cung cấp: DC 10V ~ 30V
• Mức tiêu thụ hiện tại (24 V DC): <40 mA
• Tần số chuyển đổi: 1 kHz
• Thời gian đáp ứng: 500 µs
• Loại đầu ra: Đầu ra bóng bán dẫn PNP, tối đa. tải hiện tại 200 mA
• Điện áp rơi ở đầu ra: ＜2,5 V; dòng rò dư ＜50 µA
• Bảo vệ toàn mạch: Bảo vệ phân cực ngược, bảo vệ ngắn mạch và quá tải
• Lớp bảo vệ: III

• Chất liệu vỏ: Thép không gỉ V2A (1.4305/303), được bao bọc hoàn toàn
• Kích thước ren: M18 * 1 ren hình trụ
• Đánh giá bảo vệ: IP67 chống bụi & chống thấm nước
• Phương pháp điều chỉnh: Chiết áp trên bo mạch để tinh chỉnh khoảng cách
• Đầu nối: Phích cắm nam 4 chân M12 có thể xoay
• Trọng lượng tịnh: 37 g
• Phạm vi nhiệt độ hoạt động: -10oC ~ +60oC
• Độ lệch nhiệt độ: <10%

1. Ánh sáng đỏ phân cực tránh phát hiện sai các vật bóng
   Bộ lọc phân cực tích hợp chặn phản chiếu gương từ thép không gỉ, tấm nhôm và nhựa đánh bóng, đảm bảo khả năng phát hiện đáng tin cậy mà không có điểm mù đối với các phôi sáng bóng.
2. Khoảng cách phát hiện cực dài 6 mét với vỏ M18 nhỏ gọn
   Cảm biến đơn bao phủ phạm vi đo lên tới 6 m, thay thế nhiều cảm biến tầm ngắn cho băng tải dài, thiết bị kho bãi và hậu cần, giảm chi phí phần cứng và hệ thống dây điện.
3. Vỏ thép không gỉ chắc chắn cho môi trường công nghiệp khắc nghiệt
   Thân bằng thép không gỉ V2A chống lại tác động cơ học, chất lỏng cắt, sương dầu và ăn mòn, bền hơn nhiều so với cảm biến nhựa dành cho gia công kim loại, dập và dây chuyền sản xuất hạng nặng. Đóng gói đầy đủ IP67 chịu được nước bắn tung tóe và bụi nhà xưởng.
4. Hệ thống quang học ống kính kép cho đầu ra tín hiệu ổn định
   Các thấu kính truyền và nhận riêng biệt giảm thiểu nhiễu xuyên âm ánh sáng, mang lại tín hiệu chuyển mạch nhất quán ngay cả trong điều kiện ánh sáng xung quanh không đồng đều hoặc độ lệch phản xạ nhẹ.
5. Điều chỉnh tại chỗ linh hoạt và giao diện công nghiệp tiêu chuẩn
   Chiết áp tích hợp cho phép tinh chỉnh nhanh chóng tại chỗ khoảng cách phát hiện; Đầu nối 4 chân M12 có thể xoay hỗ trợ định tuyến cáp linh hoạt. Đầu ra PNP hoàn toàn tương thích với tất cả các hệ thống điều khiển PLC, rơle và tự động hóa chính thống.
6. Chuyển mạch tốc độ cao và tuổi thọ dài, bảo trì thấp
   Tần số chuyển mạch cao 1 kHz thích ứng với việc đếm băng tải tốc độ cao và phát hiện đối tượng. Tuổi thọ đèn LED 100.000 giờ và bảo vệ mạch hoàn chỉnh giúp giảm đáng kể tỷ lệ hỏng hóc và tần suất thay thế để hoạt động liên tục 24/7.

Phát hiện sự hiện diện của vật liệu băng tải ở khoảng cách xa, giám sát an toàn ra/vào kho, cảm biến kích hoạt cửa tự động, đếm bộ phận trong dây chuyền đóng gói, thiết bị phân loại hậu cần, xác nhận vị trí phôi máy công cụ, phát hiện ranh giới khu vực AGV, kiểm tra bộ phận bóng gia công kim loại.
