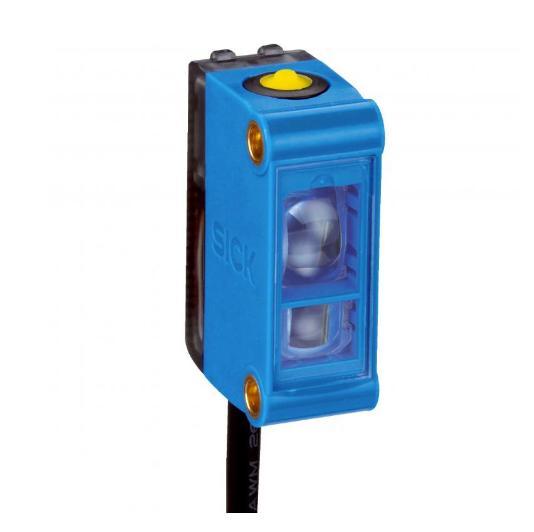

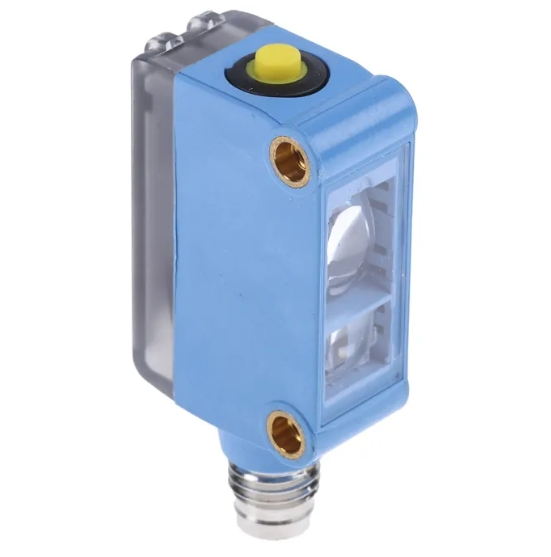

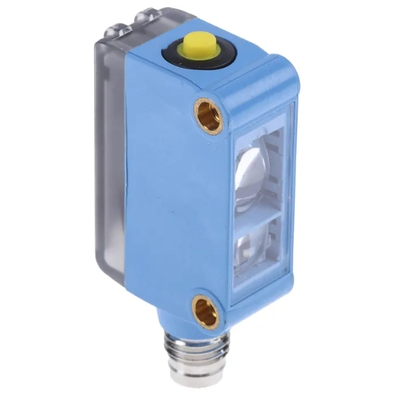

KTM-WP11282P cảm biến nhận dạng cảm biến tương phản

KTM-WP11282P làCảm biến dấu hiệu tương phản màu RGBtừ loạt SICK KTM Prime, được thiết kế đặc biệt cho việc phát hiện nhãn đăng ký in bao bì, vị trí nhãn và phân biệt độ tương phản vật liệu trên các dây chuyền sản xuất tự động tốc độ cao.Nó sử dụng nguồn ánh sáng RGB ba màu và thuật toán độ xám chính xác cao để xác định ổn định các dấu tương phản mờ, phim bao bì bóng và nền in phức tạp.

• Nguồn ánh sáng: RGB LED ba màu (470 nm xanh / 525 nm xanh lá cây / 625 nm đỏ)
• Khoảng cách cảm biến định danh:12.5 mm, độ khoan dung ±3 mm
• Kích thước điểm: điểm ánh sáng hình dải 1,6 mm * 9,5 mm
• Độ phân giải thang màu xám: 20 cấp độ nhận dạng thang màu xám độ phân giải cao
• Tuổi thọ hoạt động của đèn LED: 100.000 giờ dưới nhiệt độ xung quanh 25 °C

• Điện áp cung cấp: DC 12V ~ 24V (sự khoan dung -10% ~ +20%), sóng ≤ 5 Vpp
• Tiêu thụ dòng: < 50 mA
• Thời gian phản ứng: 32 μs; tần số chuyển đổi lên đến15 kHz; tín hiệu jitter ≤15 μs
• Loại đầu ra: đầu ra transistor PNP, dòng tải tối đa 50 mA
• Chế độ chuyển đổi: Đánh sáng / Đánh tối có thể cấu hình
• Bảo vệ tích hợp: Bảo vệ cực ngược, bảo vệ mạch ngắn đầu ra, ức chế xung chống nhiễu
• Trì trễ tắt cố định: 32 ms; dạy các tham số được lưu trong bộ nhớ không dễ bay hơi

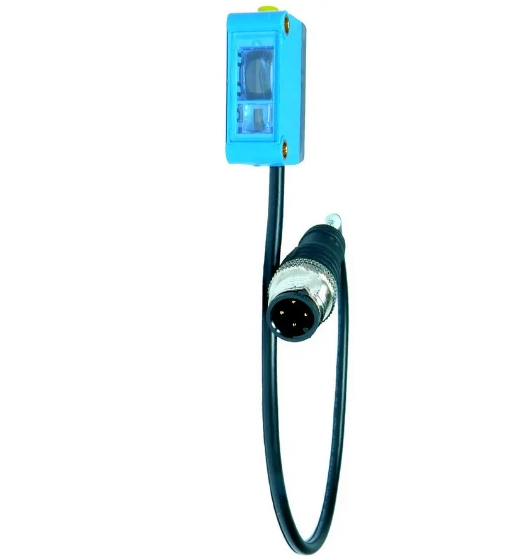

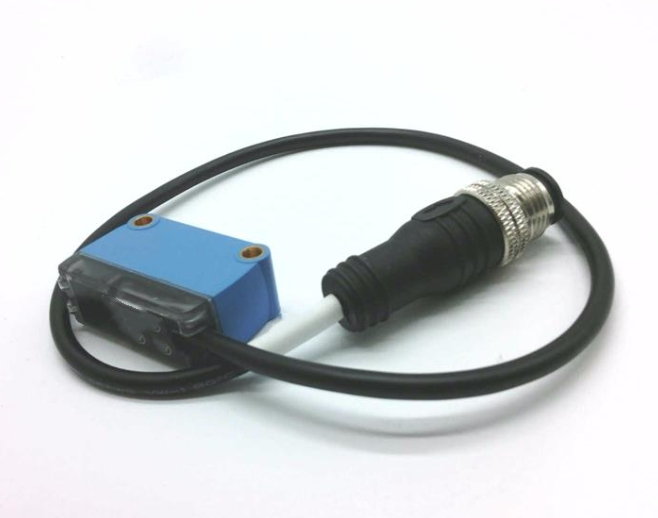

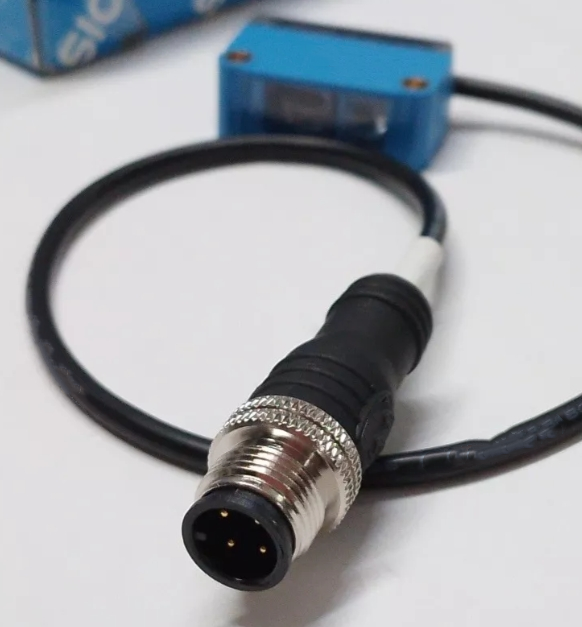

• Cáp: Cáp tích hợp 0,2 m với đầu nối nam 4-pin M12
• Vật liệu vỏ: nhựa ABS; vật liệu ống kính: PMMA
• Chỉ số bảo vệ:IP67 chống bụi và chống nước
• Nhiệt độ hoạt động: -10 °C ~ +55 °C; nhiệt độ lưu trữ: -20 °C ~ +75 °C
• Trọng lượng ròng: Chỉ 20 g, kích thước siêu nhỏ gọn

• Chỉ số trạng thái: đèn LED màu xanh lá cây cho nguồn cung cấp điện; đèn LED màu vàng để chuyển đổi trạng thái đầu ra
• Nhiều phương pháp giảng dạy:
  1. Đào tạo hai điểm tĩnh trên nút
  2. Đào tạo ngưỡng tự động động
  3. Định hướng từ xa dây ET bên ngoài, hỗ trợ cài đặt tham số từ xa của PLC

1. Khám phá thích nghi RGB ba màu, khả năng thích nghi mạnh mẽ với các dấu hiệu phức tạp

   Tự động chuyển đổi nguồn ánh sáng đỏ/xanh/xanh để tìm kênh tương phản tối ưu. Nó có thể phát hiện các dấu màu mờ, nền in nhiều màu,Các loại phim trong suốt và các vật liệu đóng gói bóng phản xạ mà các cảm biến đơn màu thông thường không thể xác định, giảm đáng kể tỷ lệ phát hiện sai.

2. Phản ứng cực nhanh cho các dây chuyền sản xuất tốc độ cao

   Thời gian phản hồi cực ngắn 32 μs và tần số chuyển đổi cao 15 kHz hoàn toàn phù hợp với thiết bị in, cắt, dán nhãn và làm túi tốc độ cao,nhận ra theo dõi và định vị ổn định mà không có sự chậm trễ hoặc mất dấu.

3. Nhiều cách giảng dạy linh hoạt để dễ dàng gỡ lỗi tại chỗ

   Hỗ trợ giảng dạy nút địa phương và giảng dạy từ xa bằng dây bên ngoài.hoặc máy tính trên có thể từ xa cấu hình tham số mà không cần tháo rời cảm biến, thuận tiện cho chuyển đổi định dạng thiết bị và khởi động hàng loạt.

4. Cấu trúc nhỏ, nhỏ gọn cho không gian lắp đặt hẹp

   Khối lượng siêu nhỏ và chỉ nặng 20 g, dễ dàng lắp đặt trên cánh tay cơ khí, các thiết bị cố định nhỏ và các vị trí lắp đặt hạn chế của máy đóng gói;lỗ cố định thắt dây thừng tiêu chuẩn để lắp ráp nhanh.

5. IP67 niêm phong công nghiệp & bảo vệ mạch hoàn chỉnh

   IP67 vỏ chống bụi xưởng, nước phun và hơi sương mù dầu.thích nghi với môi trường nhà máy đóng gói khắc nghiệt.

6. Khả năng chống nhiễu ổn định và tuổi thọ dài

   Bộ lọc can thiệp chống xung kỹ thuật số loại bỏ biến động tín hiệu do nhấp nháy ánh sáng xung quanh và rung động cơ học.Đèn LED RGB tuổi thọ dài làm giảm tần suất bảo trì và chi phí thay thế phụ tùng thay thế cho hoạt động liên tục 24/7..

7. Giao diện công nghiệp tiêu chuẩn với khả năng tương thích tuyệt vời

   PNP đầu ra phù hợp với PLC chính thống, bộ điều khiển servo và mô-đun đếm; M12 4-pin đầu nối tiêu chuẩn là phổ biến cho phụ kiện dây điện tự động hóa công nghiệp.

• Theo dõi nhãn hiệu đăng ký cho máy in, máy cắt và máy mài
• Khám phá và định vị nhãn cho máy đánh dấu
• Xác nhận vị trí cắt và niêm phong túi đóng gói
• Sản phẩm dược phẩm, thực phẩm và hàng ngày hóa chất đóng gói dây chuyền vật liệu đếm & thiếu kiểm tra
• Nhận dạng cạnh phim bao bì linh hoạt và nhãn màu
