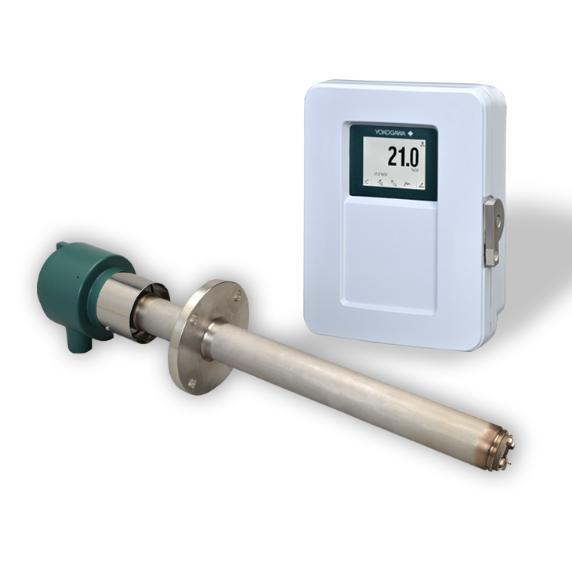

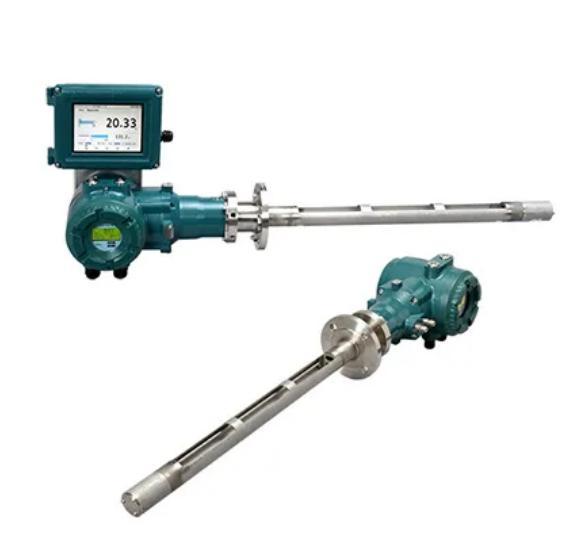

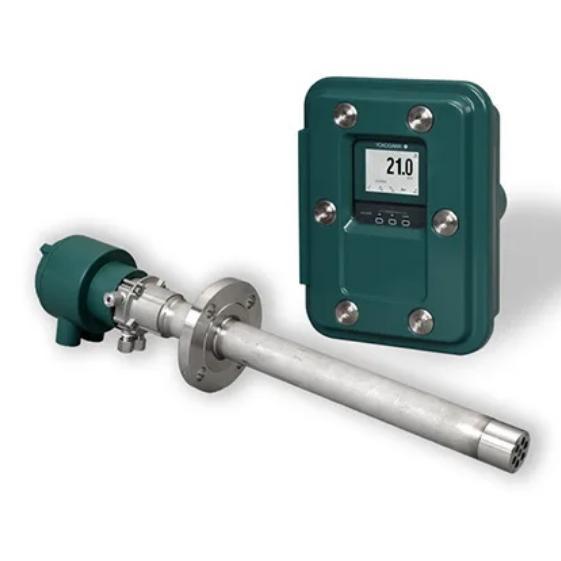

Máy phân tích Oxy/Humidity của Yokogawa ZR22G

• Không yêu cầu hệ thống lấy mẫu khí phức tạp; chèn đầu dò trực tiếp vào ống dẫn / lò để đo khí khói nóng liên tục.
• Nguyên tắc cảm biến tế bào zirconia rắn, hỗ trợ hai chế độ đo: nồng độ oxy & độ ẩm hơi nhiệt độ cao.
• Phản ứng cực nhanh: giá trị 90% đạt được trong vòng 5 giây, lý tưởng cho kiểm soát vòng tròn khép kín đốt trong thời gian thựcYokogawa E....
• Phạm vi đo rộng:
  • O2: 0,01 ~ 100 vol%
  • H2O hơi: 0 ~ 100 vol%
  • Tỷ lệ hỗn hợp: 0 ~ 1.000 kg/kgYokogawa E...

• Máy thăm dò tiêu chuẩn: khí quá trình 0 ~ 700 °C
• Bộ điều hợp nhiệt độ cao tùy chọn ZR22P: mở rộng phạm vi đo lường lên đến 1800 °C (tùi SiC tùy chọn cho nhiệt độ cực cao) vật liệu web...

• Phạm vi tiêu chuẩn: -5 ~ +20 kPa
• Mô-đun bù áp suất tùy chọn cho -0.725 ~ +36.3 psi biến động lò áp suất web-vật liệu...

• Nhiệt độ hoạt động xung quanh của đầu dò: -20 ~ +150°C
• Vật liệu ướt: SUS316 thép không gỉ, lõi gốm zirconia
• Nhiều chiều dài chèn có sẵn: 0,15m / 0,4m / 0,7m / 1,0m lên đến 5,4m, kết nối sườn tùy chỉnh
• Ba chế độ cung cấp không khí tham chiếu: đối lưu tự nhiên, không khí khô theo thiết bị, cung cấp không khí áp suất bù đắp...

• Độ chính xác oxy: ± 3% FS cho 0 ∼25 vol% O2; ± 5% FS cho 0 ∼100 vol% O2
• Độ chính xác độ ẩm: ±2 vol% H2O dưới áp suất ổn định; ±3 vol% dưới biến động ±2 kPa
• Phong trào thấp: Phong trào không và span ≤ ± 2% FS mỗi tháng cho oxy
• Lặp lại ≤ ± 0,5% FS cho phạm vi oxy thấp (0 ≈ 5 vol%) Yokogawa E...
• Mô-đun sưởi ấm tích hợp ổn định nhiệt độ tế bào zirconia tự động, loại bỏ độ lệch đo khởi động lạnh (thời gian khởi động 20 phút) Yokogawa E...

• Phòng cảm biến zirconia có thể tháo rời + bộ sưu tập máy sưởi: có thể thay thế tại chỗ mà không cần loại bỏ toàn bộ đầu dò từ đường ống dẫn, giảm đáng kể thời gian ngừng hoạt động và chi phí bảo trìYokogawa E...
• Cấu trúc tee bơm ngược tùy chọn để xóa bụi, tro và nhựa tích tụ trên đầu thăm dò, kéo dài tuổi thọ trong khí khói bụi
• Nhập khí hiệu chuẩn trước có thể truy cập để hiệu chuẩn khí không/span không tháo rời
• Lớp lắp ráp linh hoạt cho không gian công nghiệp hẹp

Khi kết hợp với bộ chuyển đổi ZR402G/ZR802G, các tùy chọn đầu ra tín hiệu hoàn chỉnh:

• Các đầu ra tương tự 2 lần cách ly 4 ′ 20 mA (nhiệt suất tối đa 550Ω)
• Các giao thức truyền thông kỹ thuật số: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Liên lạc tiếp xúc đa kênh: có thể cấu hình cho báo động O2 cao / thấp, cảnh báo bảo trì, trạng thái hiệu chuẩn, kích hoạt phản hồi, tín hiệu chẩn đoán lỗiweb-materi...

Theo dõi liên tục tình trạng sức khỏe của tàu thăm dò trong thời gian thực:

1. Cảnh báo lão hóa và suy thoái kháng cự pin zirconia
2. Khám phá nhiệt độ bất thường của máy sưởi
3. Cảnh báo thiếu áp suất cung cấp không khí tham chiếu
4. Lưu ý sớm về sự bẩn / tắc nghẽn tro trên bề mặt tàu thăm dò
5. Lịch lỗi đầy đủ được lưu trữ trong bộ chuyển đổi để khắc phục sự cố có thể truy xuất

• Lưu ý bảo trì dự đoán làm giảm tần suất kiểm tra ngoại tuyến không cần thiết.

• Tiêu chuẩn ZR22G: bảo vệ công nghiệp chung IP66
• Phiên bản chống nổ ZR22S có sẵn, được chứng nhận ATEX, FM, CSA, IECEx cho các khu vực đốt nguy hiểm lớp I Div 1
• Phù hợp với tiêu chuẩn an toàn IEC61010, được chứng nhận RoHS

1. Nồi hơi nhà máy điện, kiểm soát oxy khí khói lò đốt chất thải để tiết kiệm năng lượng & giảm NOx
2. Kiểm tra khí quyển đốt với oxy thấp của thép, gốm sứ, lò
3. Cửa lò hóa dầu, tối ưu hóa quá trình đốt lò sưởi
4. Bột giấy và giấy, thực phẩm, dệt may
5. Chẩn đoán khí quyển lò xử lý nhiệt công nghiệp

1. Hệ thống lấy mẫu bị loại bỏ: không có bộ làm mát, bộ lọc, bơm và bảo trì đường ống lấy mẫu thường xuyên
2. Bộ cảm biến có thể thay thế mô-đun làm giảm chi phí phụ tùng thay thế
3. Phụ kiện blowback kéo dài tuổi thọ của tàu thăm dò trong khí bụi
4. Kiểm soát oxy chính xác cải thiện hiệu quả đốt, giảm tiêu thụ nhiên liệu và giảm lượng khí thải gây ô nhiễm
