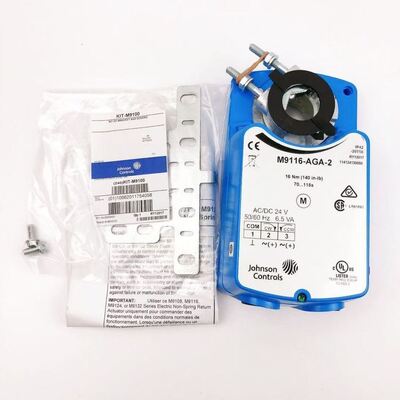

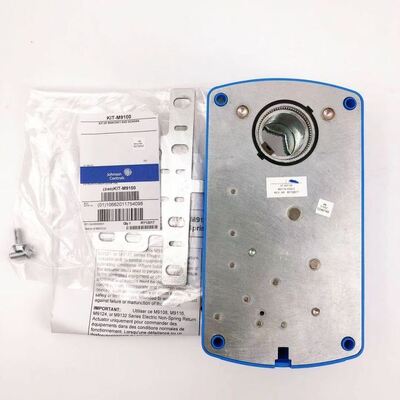

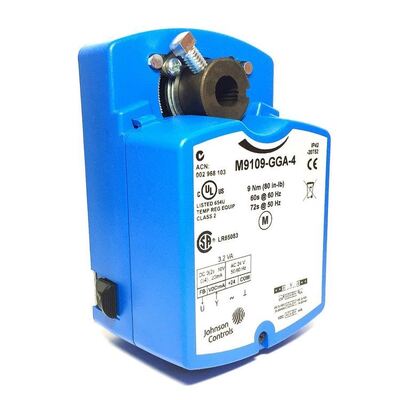

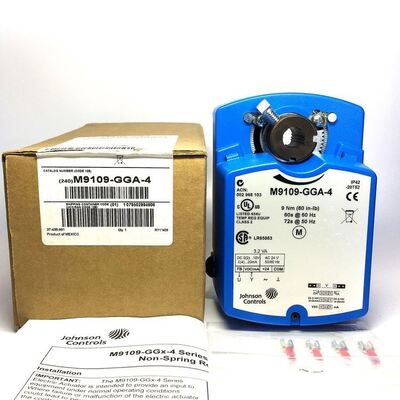

Thiết bị truyền động van Johnson chính hãng M9116-GGA-2 dành cho loại công tắc có thiết lập lại lò xo. Giá cả phải chăng và trong kho.

Thông số kỹ thuật Sản phẩm Bộ truyền động điện không hồi xuân dòng M9108, M9116, M9124 và M9132 Yêu cầu về nguồn điện M9108-, M9116-AGx: 20 đến 30 VAC ở 50/60 Hz hoặc 24 VDC ±10%; Nguồn 6,5 VA, Loại 2 Tất cả các kiểu máy khác: 20 đến 30 VAC ở 50/60 Hz hoặc 24 VDC ±10%; Nguồn 7,5 VA, Tín hiệu đầu vào loại 2 AGx: 24 VAC ở 50/60 Hz hoặc 24 VDC GGx, HGx: 0 (2) đến 10 VDC, 0 (4) đến 20 VDC hoặc 0 (4) đến 20 mA JGx: Giá trị chiết áp tối thiểu là 100 ohms đến tối đa 10.000 ohms 1 và 2, Xoay CW Đầu cuối 1 và 3, Xoay CCW GGx, HGx (Đầu vào điện áp hoặc Đầu vào hiện tại): Cài đặt gốc: 0 đến 10 VDC, 0 đến 20 mA, Xoay CW với tăng tín hiệu Jumper Có thể lựa chọn: 0 (2) đến 10 VDC, 0 (4) đến 20 VDC hoặc 0 (4) đến 20 mA HGx Điểm không có thể điều chỉnh: 0 đến 6 VDC, 0 đến 12 VDC hoặc 0 đến 12 mA Khoảng điều chỉnh: 2 đến 10 VDC, 4 đến 20 VDC hoặc 4 đến 20 mA GGx, HGx, JGx: Hành động là bộ nhảy có thể lựa chọn Trực tiếp (CW) hoặc Đảo ngược (CCW) với tín hiệu tăng. Trở kháng đầu vào GGx, HGx: Điện áp Đầu vào: 205.000 ohms cho 0 (2) đến 10 V và 410.000 ohms cho 0 (4) đến 20 V Dòng điện đầu vào: 500 ohms JGx: Chiết áp Đầu vào: 1,8 megohms Tín hiệu phản hồi AGD: chiết áp phản hồi 135 ohm AGE: chiết áp phản hồi 1.000 ohm GGx, HGx: 0 đến 10 VDC hoặc 2 đến 10 VDC trong 90° (10 VDC ở 1 mA) Tương ứng với lựa chọn khoảng tín hiệu đầu vào. JGx: 0 đến 10 VDC trong 90° (10 VDC ở 1 mA) Định mức công tắc phụ xGC: Hai công tắc một cực, hai lần ném (SPDT) được định mức ở mức điện cảm 24 VAC 1,5 A, điện trở 3,0 A; Tối đa 35,0 VA trên mỗi công tắc, Đầu ra cơ học Loại 2 (Mô-men xoắn đang chạy) Dòng M9108: 70 lb∙in (8 N∙m) cho một thiết bị; không nhằm mục đích sử dụng song song M9116 Sê-ri: 140 lb∙in (16 N∙m) cho một thiết bị M9116 (song song) 280 lb∙in (32 N∙m) cho hai thiết bị (GGx, HGx) M9124 Sê-ri: 210 lb∙in (24 N∙m) cho một thiết bị M9124 (song song) 420 lb∙in (48 N∙m) cho hai thiết bị (AGx, GGx, HGx) Dòng M9132: 280 lb∙in (32 N∙m) cho một thiết bị, M9132 (song song) 560 lb∙in (64 N∙m) cho hai thiết bị (AGx, GGx) Định mức tiếng ồn âm thanh 45 dBA ở 1 m Phạm vi quay 0 đến 90° với mức tăng 5 độ, giới hạn về mặt cơ học ở 93° Thời gian quay M9108: 30 giây ở mức tải định mức 50%, 25 đến 50 giây cho 0 đến 70 lb∙in (0 đến 8 N∙m) M9116: 80 giây ở mức tải định mức 50% 70 đến 115 giây trong 0 đến 140 lb∙in (0 đến 16 N∙m) M9124: 130 giây ở mức tải định mức 50% 115 đến 175 giây trong 0 đến 210 lb∙in (0 đến 24 N∙m) M9132: 140 giây ở mức tải định mức 50% 115 đến 205 giây trong 0 đến 280 lb∙in (0 đến 32 N∙m)
